任意波形超声模块UT-WAVE
分享
描述
技术参数
实际应用
UT-WAVE是一套用于表面波，lamb研究的开放式套件。主机可以激励任意波形，提供MATLAB源代码。提供1mm，2mm，3mm，4mm不同厚度的6061铝板试样和一对可变角度探头。非常适合开展表面波研究和需要任意波形激励的科研场合。
技术参数如下：
|
激励 |
±50V@负方波或任意波形或外接函数发生器 |
|
工作模式 |
PE或TT可切换 |
|
激励频率 |
20KHz-12MHz |
|
输入阻抗 |
50，100，200，600Ω可调 |
|
采样 |
最大16位@125MSPS |
|
接收增益 |
0-80dB，带DAC，可选配前置放大器 |
|
输出阻抗 |
50Ω |
|
触发 |
内部触发，外部触发，软件触发 |
|
PRF |
可设置 |
|
通讯接口 |
USB接口 |
- 医学超声
- NDT金属探伤
- 学术研究
|

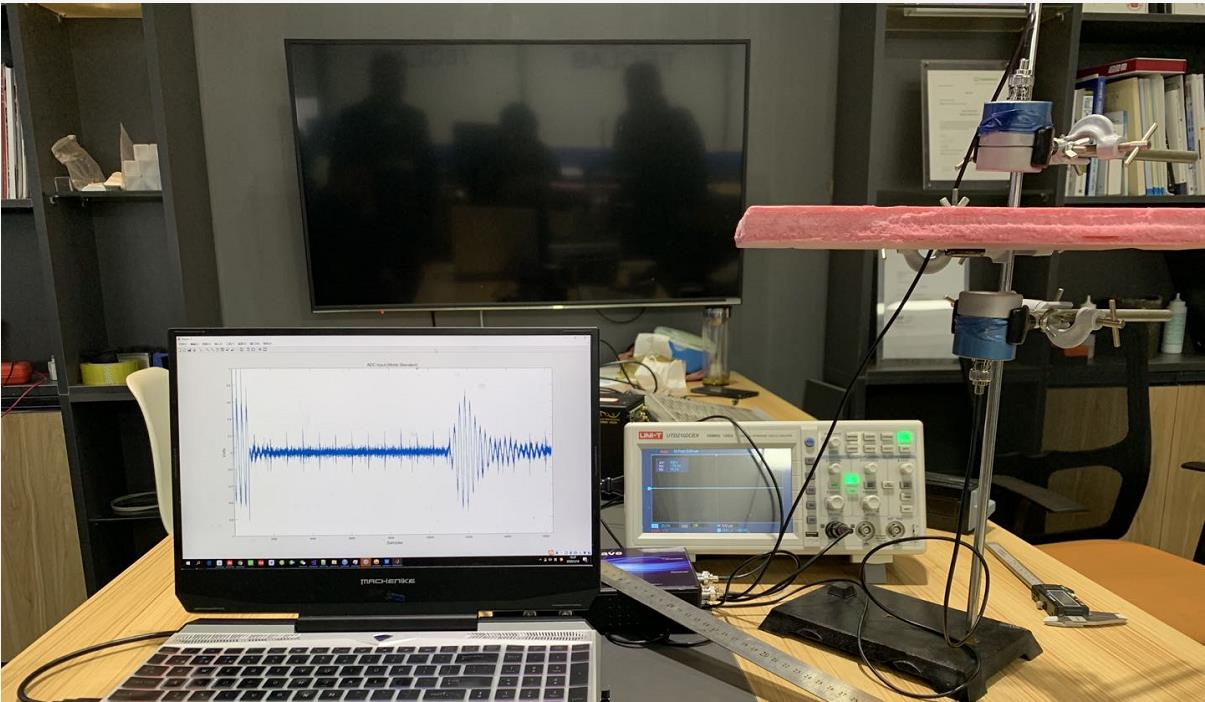

200KHz 三个正弦周期 +/- 50 V 激励空气耦合超声探头 穿透 20 mm泡沫材料信号 |

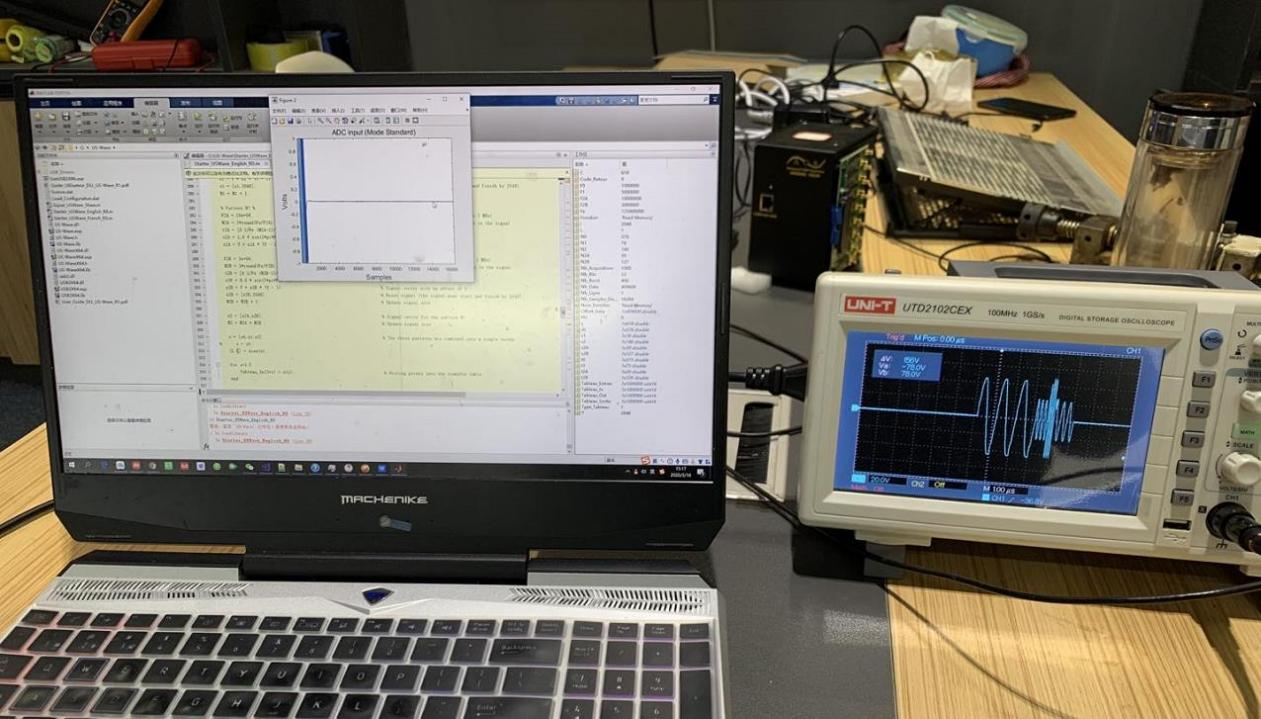

多频激励信号：1MHz 3周期 +/- 50 V;5MHz1MHz 3周期 +/- 25 V;10MHz 3周期 +/- 50 V;3MHz 3周期 +/- 25 V |
|

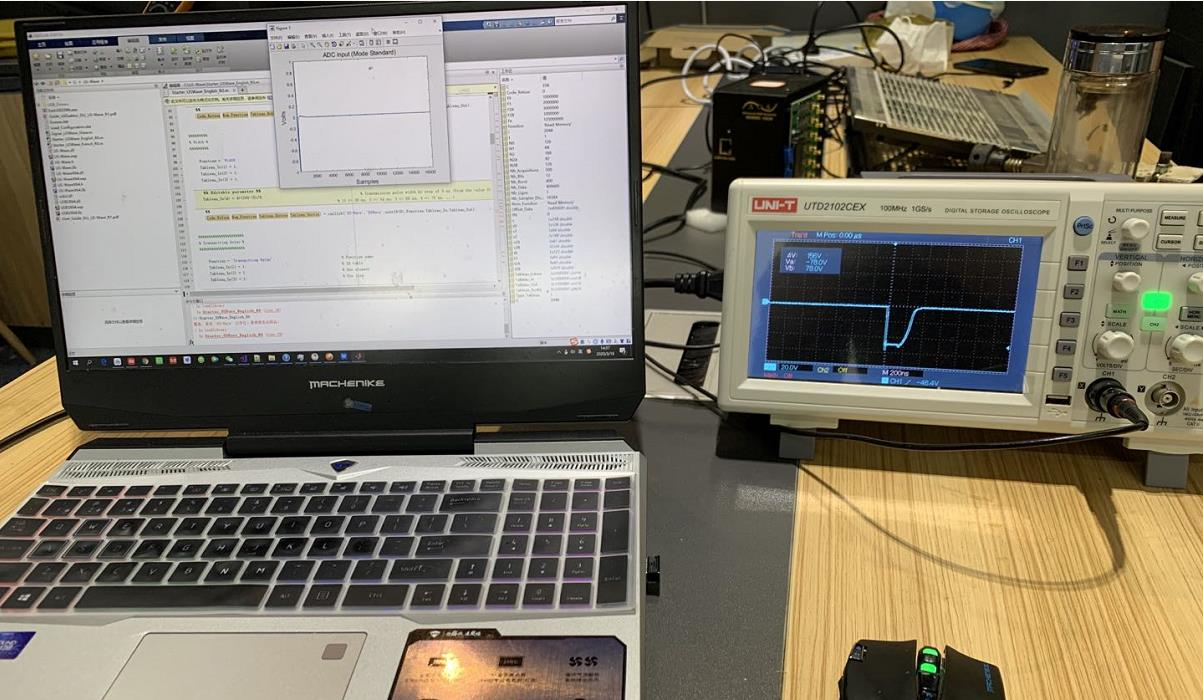

负方波激励信号：-50 V，200 ns 脉宽 |

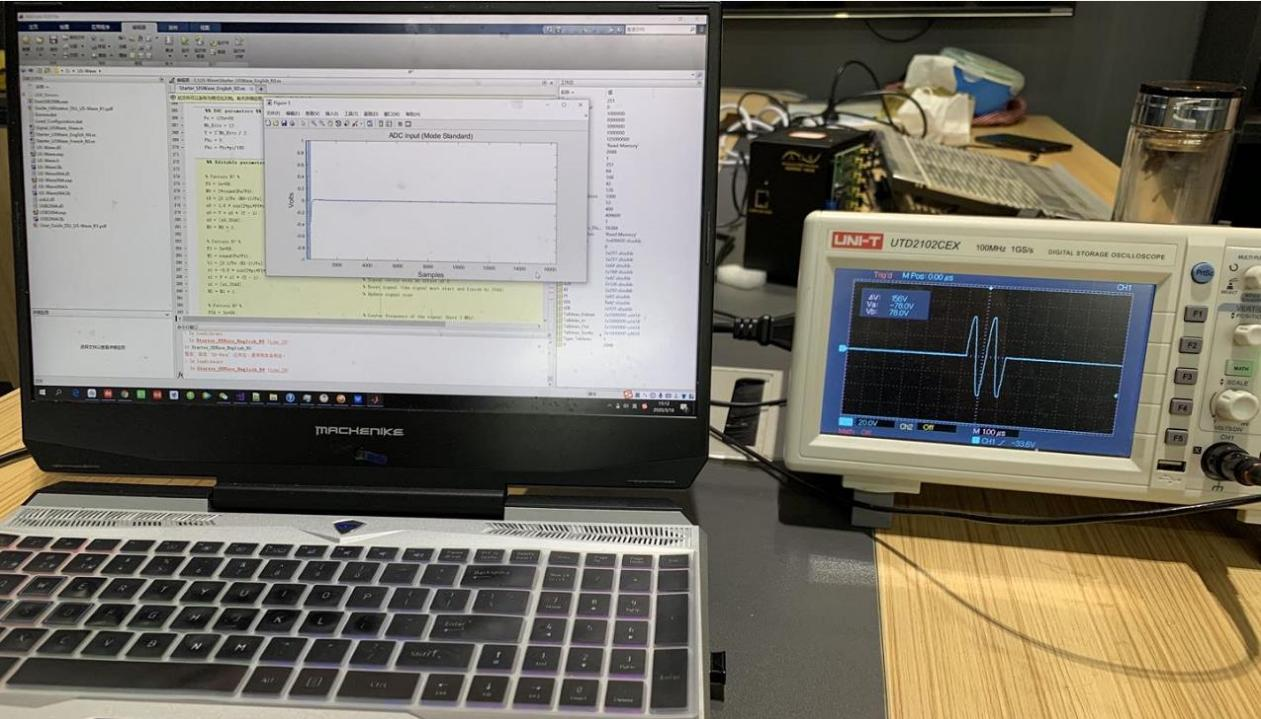

正弦波激励信号：+/- 50V 正弦波 1 MHz 2 周期 |
