（超声波发射接收器，替代OLYMPUS停产产品5072PR和5077PR。）

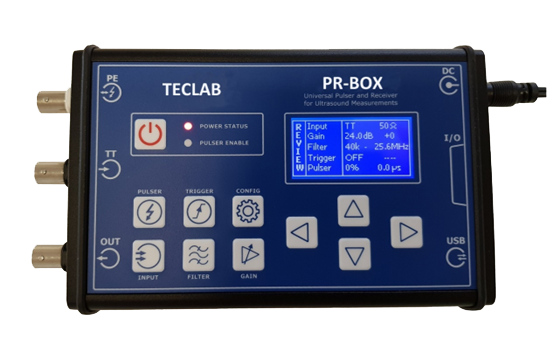

PR-BOX是一款手动和计算机控制的超声发射接收仪器。高压方波激励和宽带放大接收特别适合实验室研究和工业检测应用。
技术参数如下：
|
激励 |
0-360V标准版本，可定制高压超过500V |
|
工作模式 |
PE或TT可切换 |
|
接收带宽 |
40KHz-25MHz |
|
输入阻抗 |
50Ω或200Ω可调 |
|
高通滤波 |
40KHz，80KHz，160KHz，320KHz， 640KHz，1.25MHz，2.5MHz，5MHz |
|
低通滤波 |
3.2MHz，6.4MHz，12.5MHz，25MHz |
|
接收增益 |
104dB, -10到70dB可调0.1dB步进， 24dB/0dB可切换二级放大 |
|
输出阻抗 |
50Ω |
|
触发 |
内部触发，外部触发，无触发 |
|
PRF |
最大10KHz |
|
控制接口 |
USB接口（虚拟RS232 COM）ASCII协议 |
|
供电 |
12VDC(10.5V-15V), 2.5W-6 W功耗 |
|
尺寸 |
200 x 110 x 43mm |
|

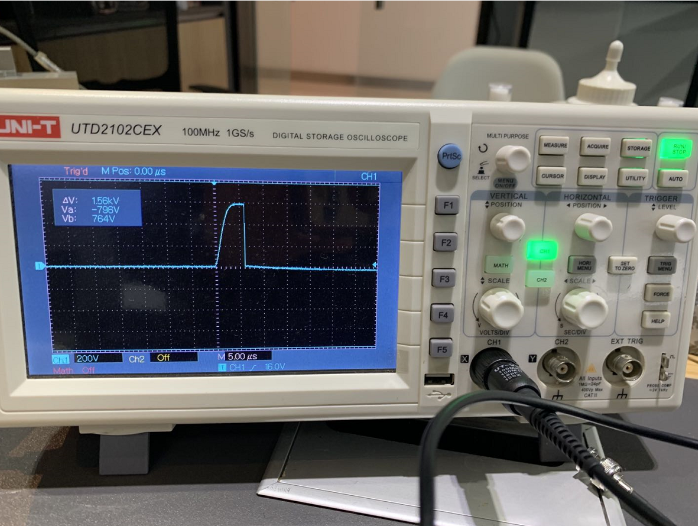

PR-BOX 定制版激励电压测量 近600 V |

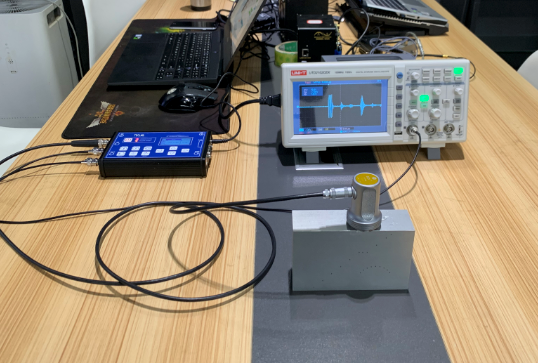

2.25 MHz 80 mm厚带1mm SDH 铝试块测试信号 |

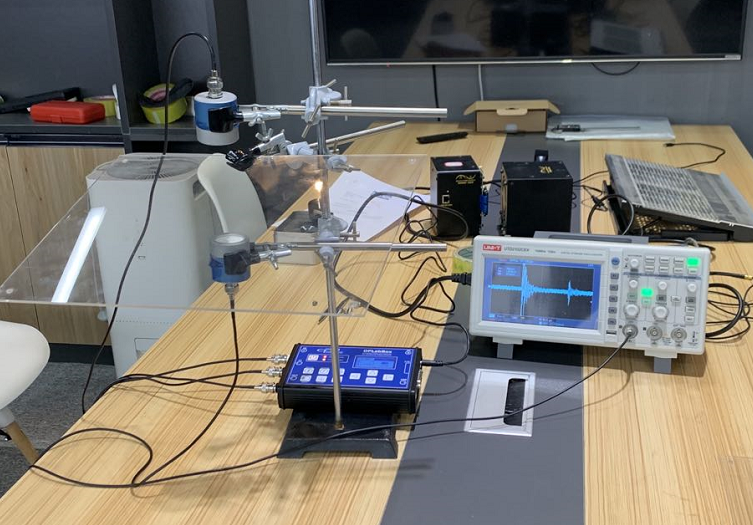

空气耦合超声测试：550V 激励，200 KHz空气耦合超声探头，70 dB增益，穿透2.5mm树脂玻璃板信号。 |
|

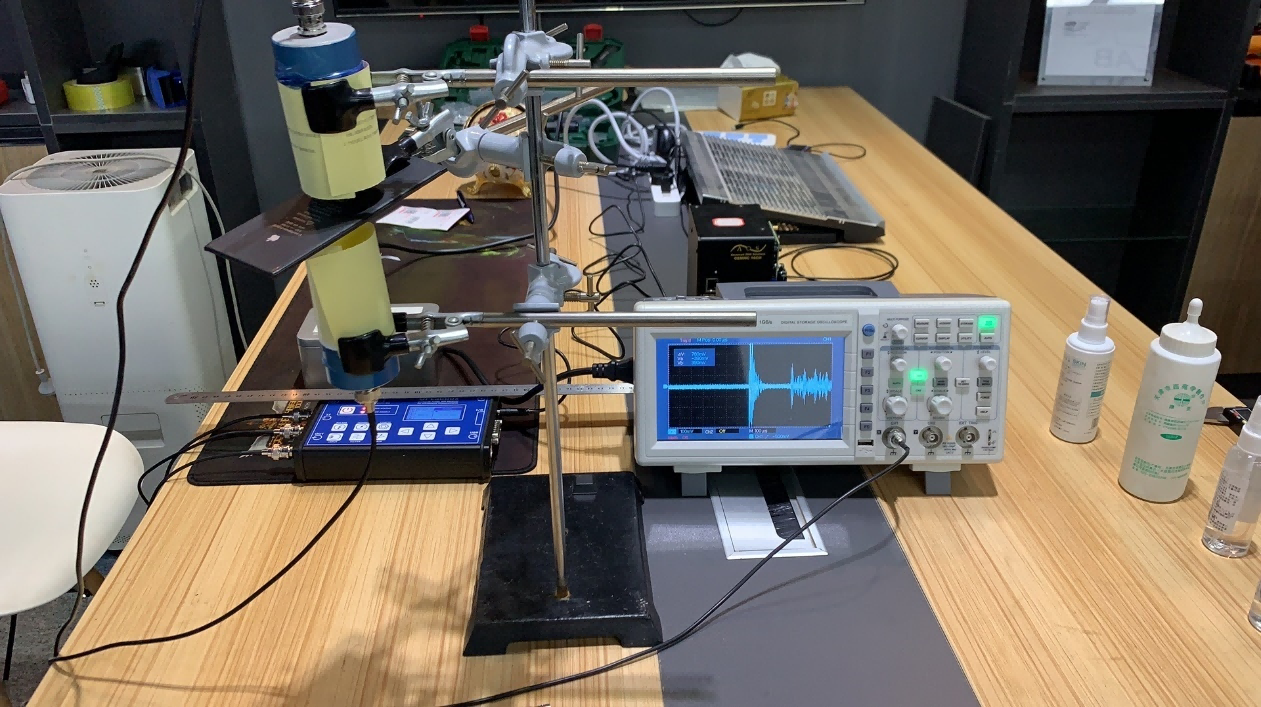

空气耦合超声测试：550V 激励，200 KHz空气耦合超声探头，70 dB增益，穿透iphone6 手机电池（带封装）。 |

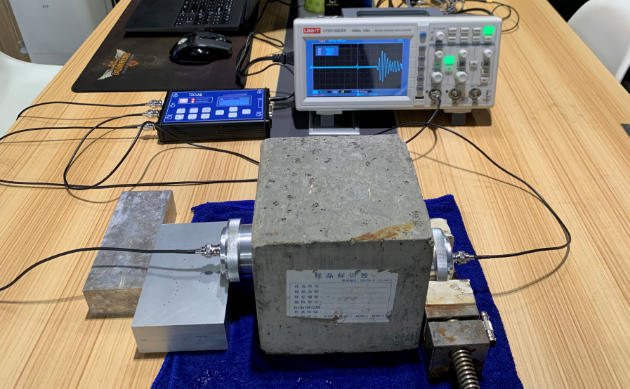

250 KHz 15 cm厚 C50混凝土透射信号，滤波160KHz-400KHz |

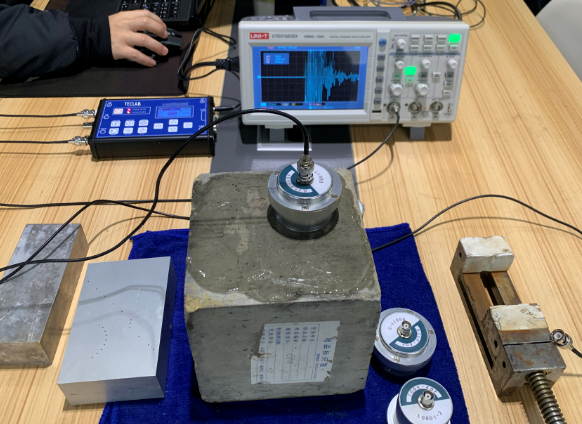

250 KHz 15 cm厚 C50 混凝土回波测试，滤波40 KHz-400 KHz |
