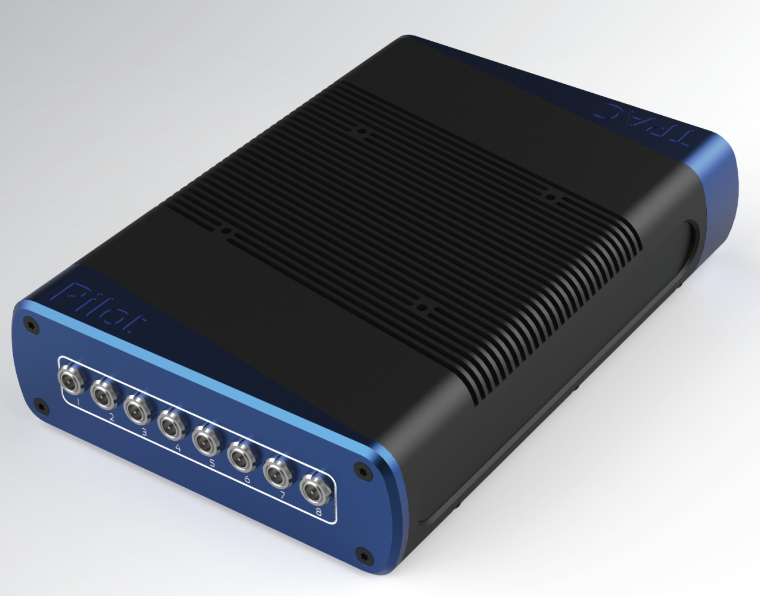

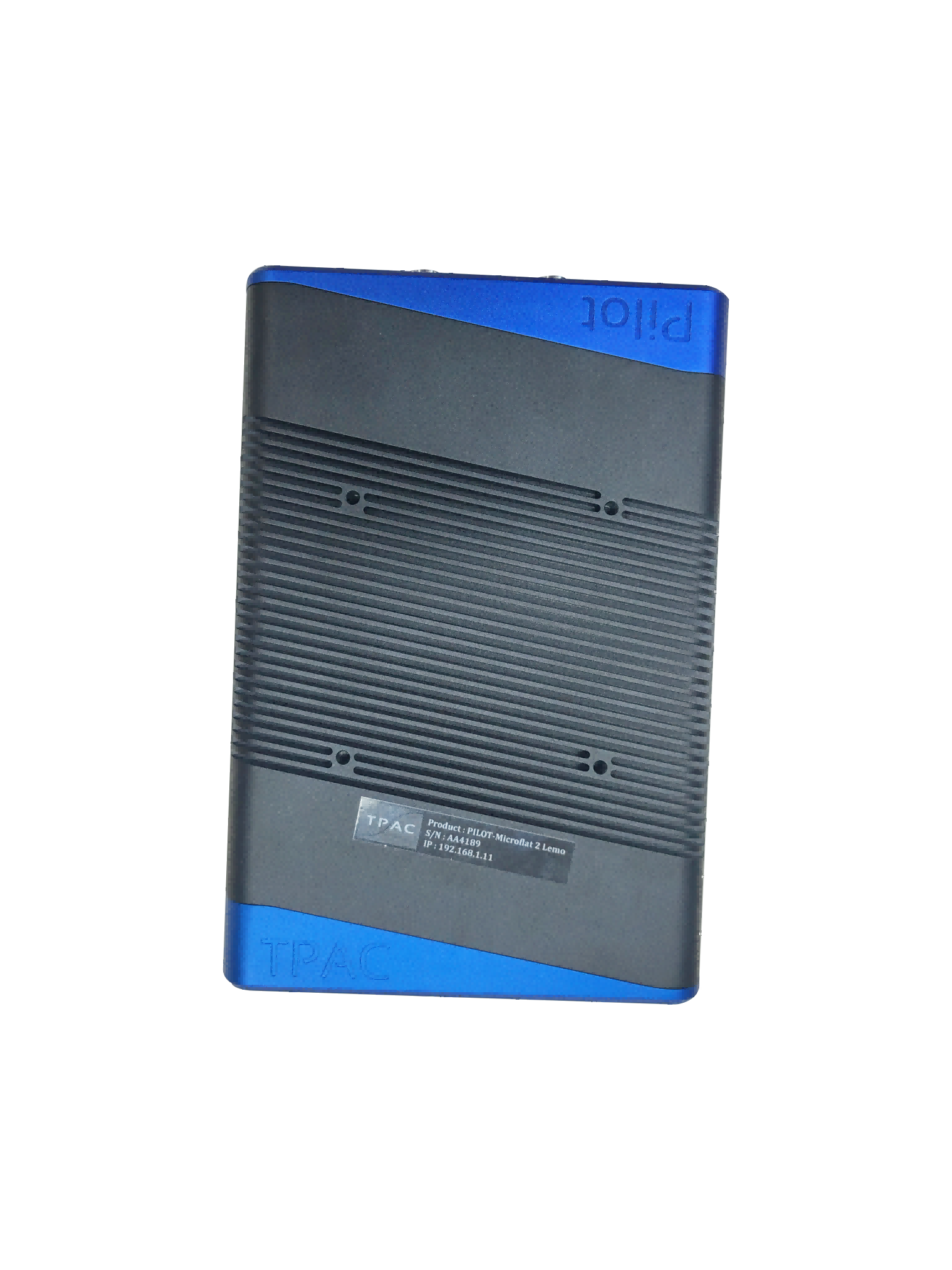

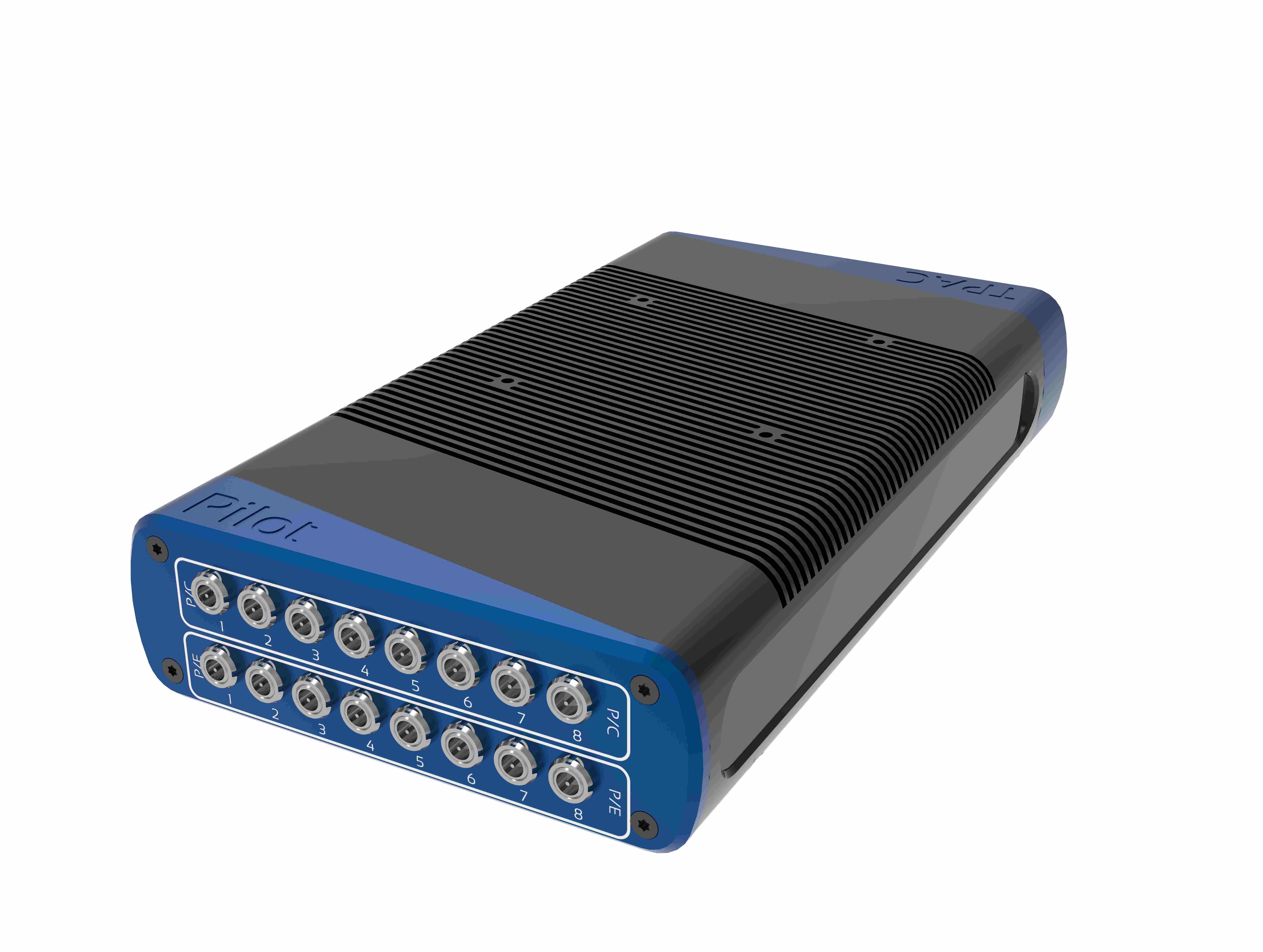

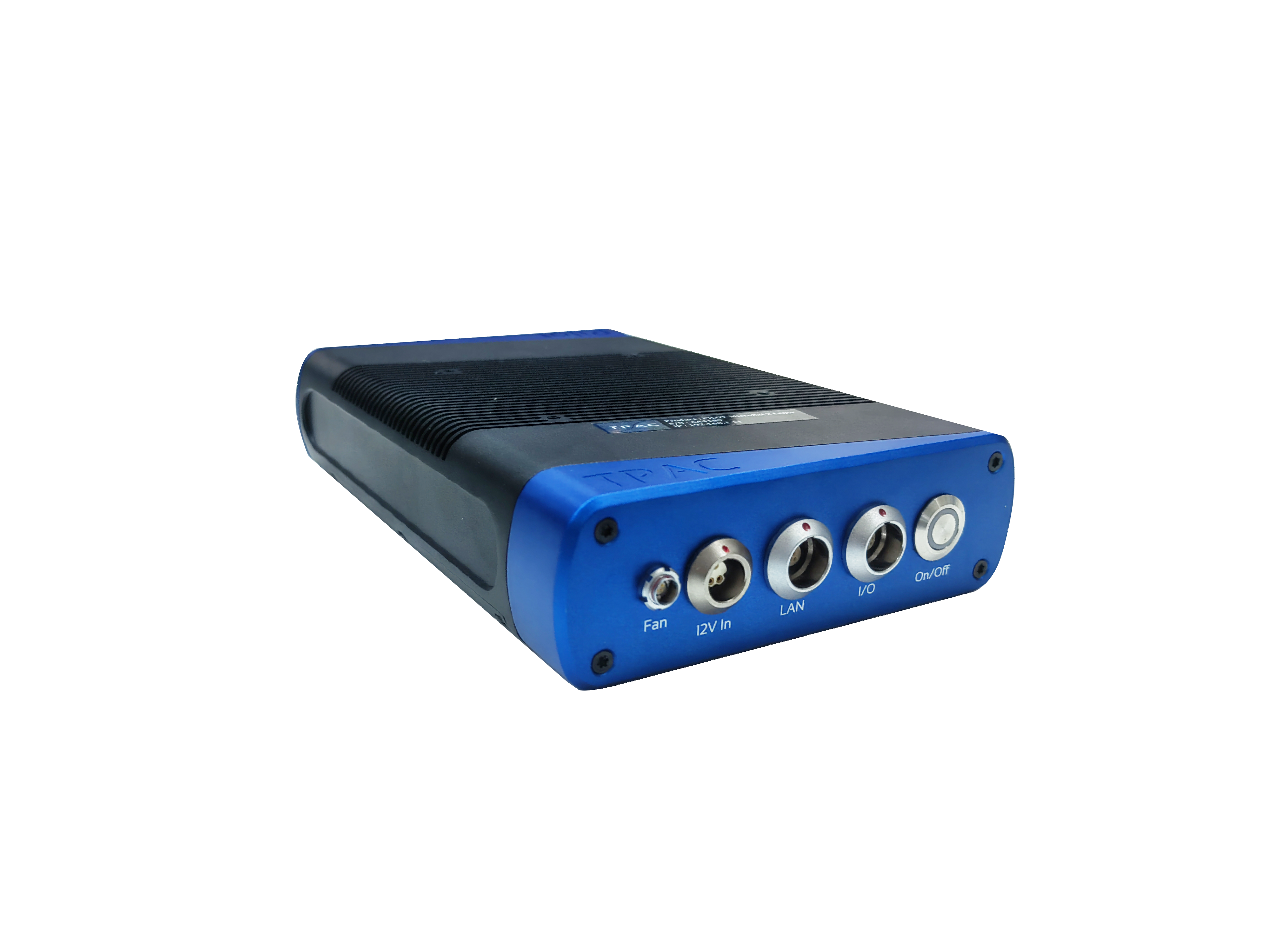

多通道超声集成模块PILOT
PILOT多通道超声集成模块可以用于各种工业自动化超声检测系统的集成和开发。
从性价比较高的多路切换配置到并行多路配置；从14位采样到27位采样；从高压方波激励到任意波形激励。型号齐全且配置丰富。
最高配置可以实现27位采样深度和任意波形激励适合各种科研场景。
|
|

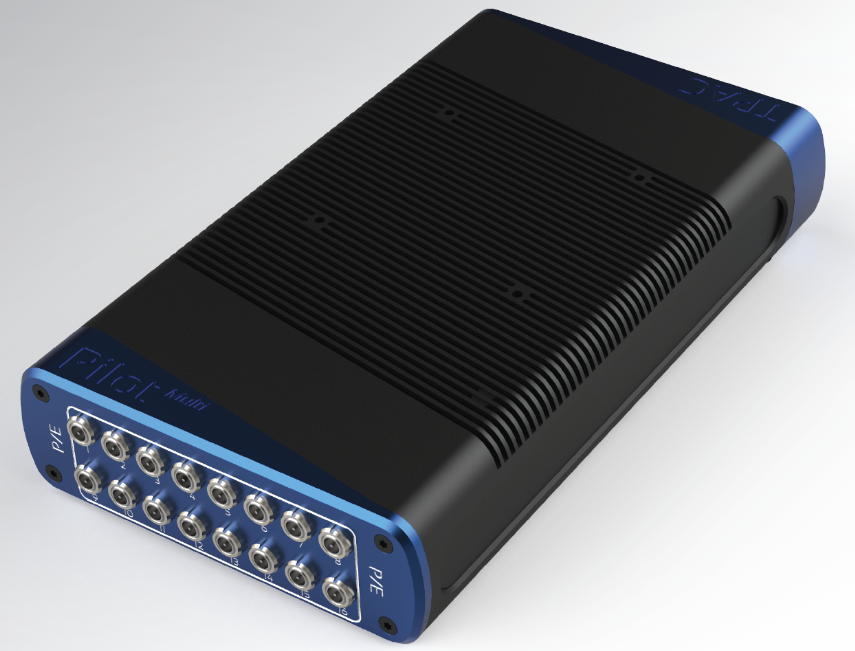

Pilot-Multi |
Pilot |

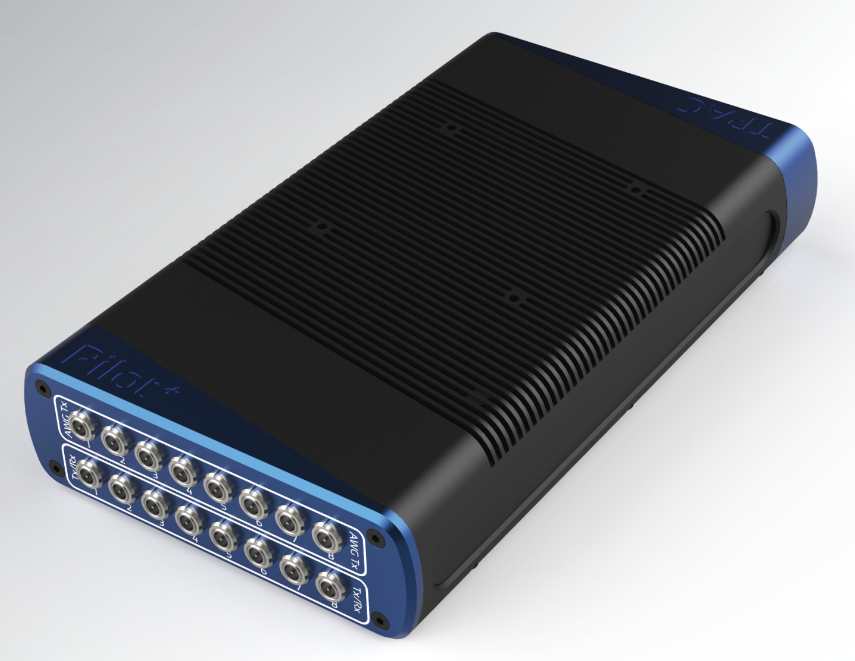

Pilot+ |
|
|
|
|
|
|
通道数 |
16(可选32或64通道) |
8 |
8 |
|
并行/切换 |
切换 |
并行 |
并行 |
|
激励波形/电压 |
负方波100 V（可选200 V） |
负方波25 - 400 V@1 V 步进 |
负方波400 V和任意波±100 V |
|
脉冲宽度 |
30-1000ns |
30-1000 ns |
30-1000ns |
|
短路保护 |
有 |
有 |
有 |
|
PRF |
>20 kHz |
>20 kHz |
>20 kHz |
|
采样频率/深度 |
100 MHz @ 14 位 |
100 MHz @ 14 位 |
100 MHz @ 27位 |
|
接收增益 |
110 dB |
110 dB |
162 dB(动态范围) |
|
接收带宽 |
300 kHz-20 MHz(可选50 kHz) |
300 kHz-20 MHz(可选50 kHz) |
300 kHz-20MHz(可选50 kHz) |
|
硬件闸门 |
4个 |
4个 |
4个 |
|
A波长度 |
32768 点 |
32768 点 |
32768 点 |
|
数据吞吐 |
100 MB/s 千兆网口 |
100 MB/s 千兆网口 |
100 MB/s 千兆网口 |
|
编码器接口 |
XY双轴 |
XY双轴 |
XY双轴 |
|
同步 |
输入输出 |
输入输出 |
输入输出 |
|
防护等级 |
IP67 |
IP67 |
IP67 |
|
二次开发 |
C++/C# 提供案例软件源代码 其他可选 |
C++/C# 提供案例软件源代码 其他可选 |
C++/C# 提供案例软件源代码 其他可选 |
|
适用场景 |
多通道腐蚀超声成像扫查系统 管棒和板材超声探伤系统 复合材料超声探伤系统 旋转超声管棒检测系统 …… |
水浸超声C扫描检测系统 超声+爬行器扫描系统 超声快速在线检测系统 空心轴超声探伤系统 …… |
导波研究 大型龙门对喷超声检测系统 水浸C扫描系统 大厚度锻造件自动超声探伤系统 多通道空气耦合超声检测系统 |
基于PILOT的应用场景

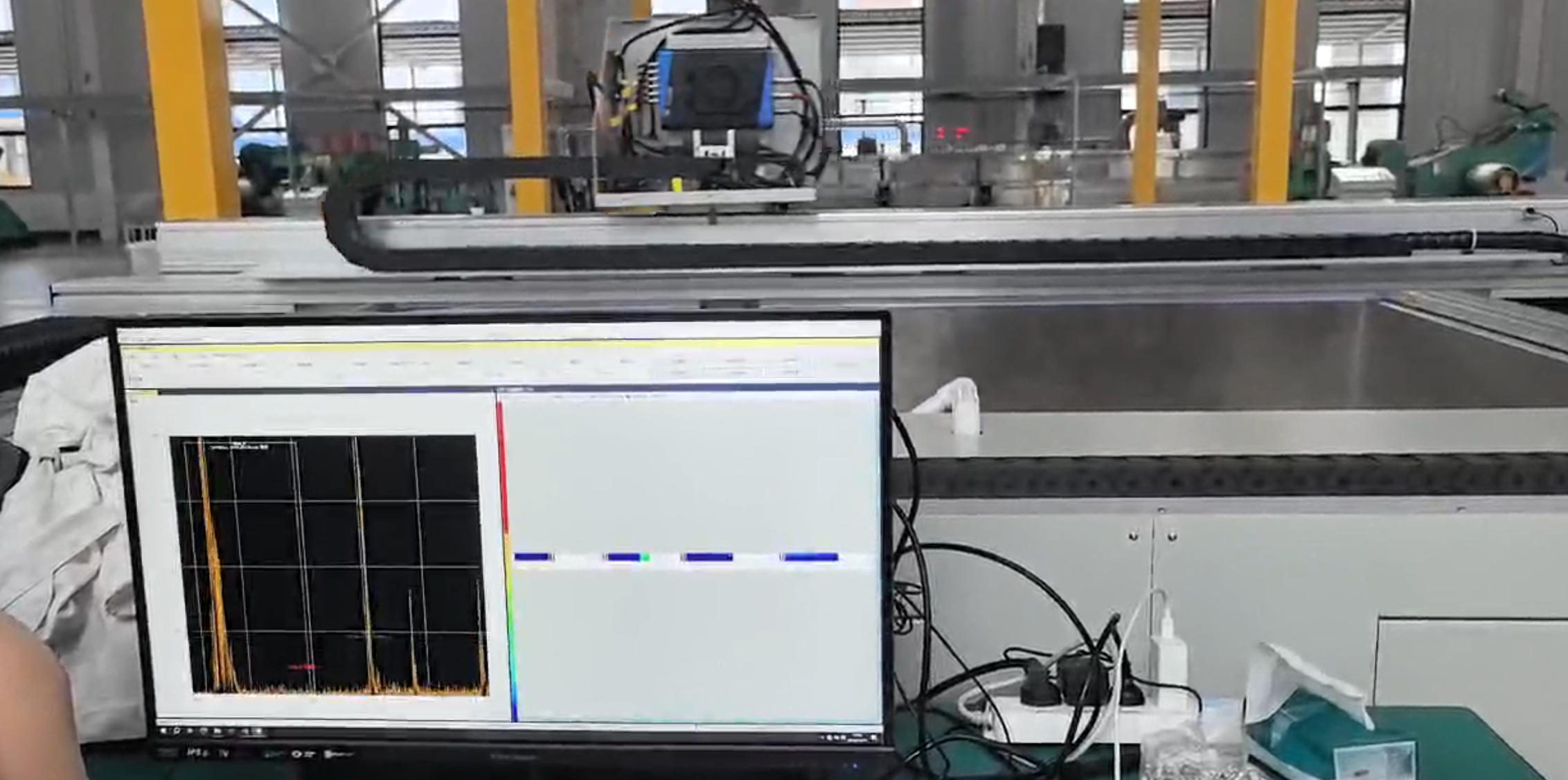

多通道水浸超声C扫描检测系统（基于PILOT）：
适用于管棒；棒材探伤检测
多通道空气耦合超声C扫描检测系统（基于PILOT+）：
适用于复合材料；锂电池等检测
大型异形复杂曲面超声对喷C扫描检测系统（基于PILOT+）：
适用于复合材料检测
请联系销售工程师获取最新产品资讯！
