高频超声集成模块HFUT-DPR
双通道高频超声发射接收器：BYK-JSR-500-H02-H02
产品图
HFUT 高频超声系统集成方案采用了高频超声发射接收仪和高频超声数据采集卡作为系统集成的核心模块，可以实现从 1MHz 到最高 500MHz 的高频超声发射接受和采集。配合集成用户自有的扫查系统可以实现高频超声 C 扫描成像，高频超声仪和高频超声采集卡均支持用户二次开发自有软件和算法。根据不同频率的高频超声探头配备独有的前端脉冲发射及前置放大模块，减小高频探头线缆长度，提高系统信噪比。常见应用场景包括：

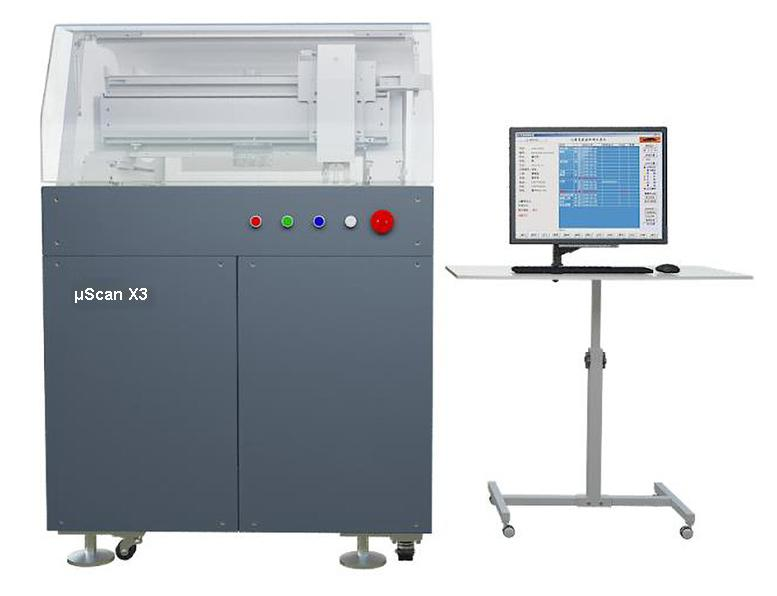

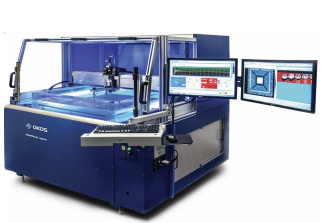

- 高频超声显微镜
- 超声残余应力检测系统
- 薄膜材料物性表征
国际上大部分的商业化的超声显微镜成像系统均基于 HFUT 高频超声系统集成方案进行二次开发和集成。享有广泛的用户基础，优异的性能和良好的系统稳定可靠性。
- 二次开发
- 配置灵活
- 用户广泛
- 轻松集成
- 专业售后
技术规格：
|
型号/参数 |
脉宽 ns |
脉冲电压 V |
PRF kHz |
脉冲能量 uJ |
阻尼 Ω |
带宽 MHz |
增益 dB |
高通滤波 MHz |
低通滤波 MHz |
工作模式 |
|

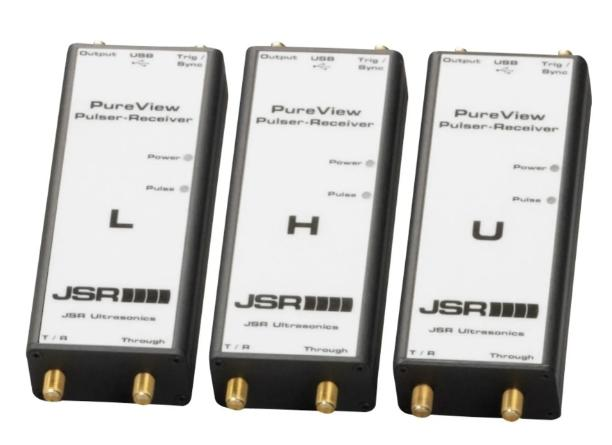

PureView-La1 |
70 210 |
> 135 > 148 |
< 10 < 2.5 |
61 247 |
400,200 70,46 |
1-100 |
-11.5 到 70 |
1, 12.5 |
60, 100 |
回波/透射 |
|
PureView-Lb2 |
115 260 |
> 140 > 145 |
< 5 < 3 |
123 308 |
302, 100 20, 16 |
0.1-100 |
-11.5 到 70 |
0.1, 1 |
35, 100 |
回波/透射 |
|
PureView-Hb3 |
3 |
> 125 |
< 65 |
3 |
100,50 33,25 |
5-300 |
-11.5 到 70 |
5,30 |
150,300 |
回波/透射 |
|
PureView-Ua1 |
2.4 |
> 150 |
< 65 |
4.9 |
100,50 21, 17 |
1-500 |
-11.5 到 70 |
1,30 |
300,500 |
回波/透射 |
|
型号/参数 |
设置 |
脉冲电压 V |
PRF kHz |
脉冲能量 |
阻尼 Ω |
带宽 MHz |
增益 dB |
高通滤波 MHz |
低通滤波 MHz |
工作模式 |
|

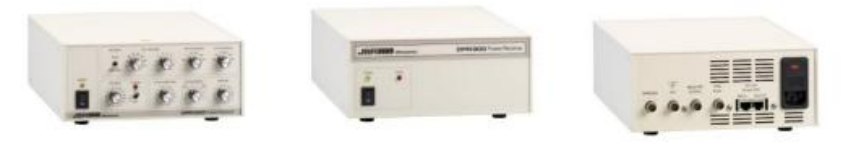

DPR-300 |
手动 计算机 |
100- 475 100- 900 |
< 5 |
四档 |
333, 125, 48.7,24.6 |
35 50 60 |
-13 到 60 |
1,5, 12.5 |
3, 10,22.5 5, 10,35 |
回波/透射 |
|
型号规则：DPR-300-B-475-50 ，DPR-300 代表总型号，B 代表既能手动也能计算机控制（D 代表计算机控制，M 代表手动），475 代表电压 475 V（900 代表 900 V），60 代表接受带宽 60 MHz(可选 35 或 50 MHz) |
||||||||||
|
型号/参数 |
输入输出阻抗 Ω |
带宽 MHz |
增益 dB |
高通滤波 MHz |
低通滤波 MHz |
|

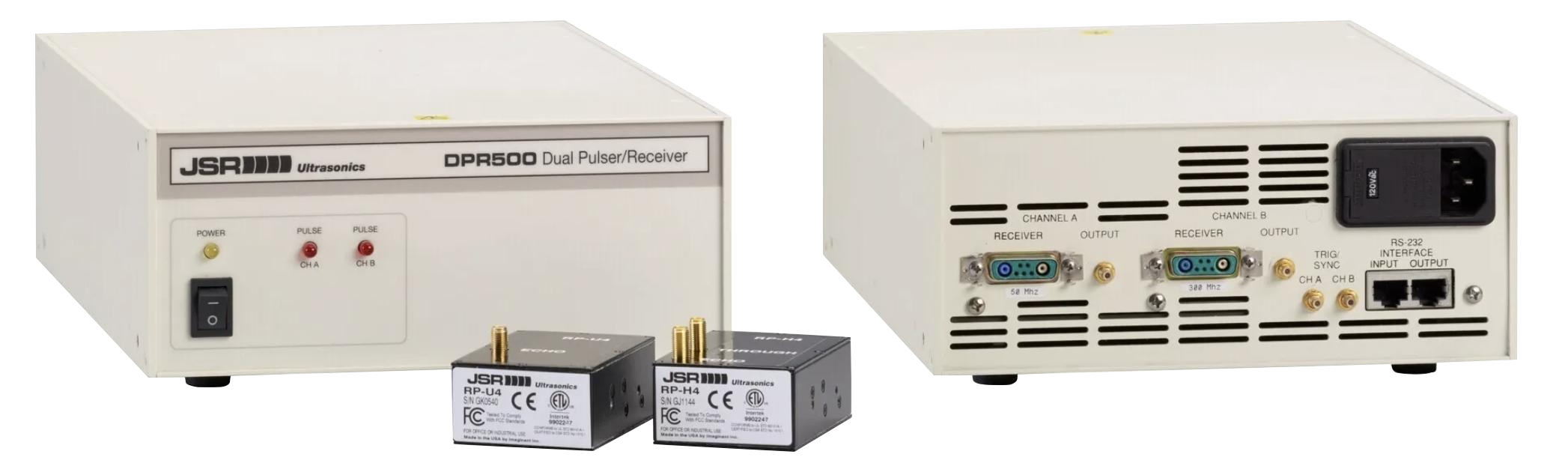

DPR-500-L01 |
50 |
0.001 - 50 |
-13 到 66 |
0, 1,2.5,5,7.7, 12.5 |
3,7.5, 10, 15,22.5,50 |
|
DPR-500-H01 |
50 |
5- 500 |
-22 到 50 |
5,30 |
300,500 |
|
DPR-500-H02 |
50 |
5 - 300 |
-22 到 50 |
5,30 |
150,300 |
|
DPR-500-H04 |
50 |
1 - 300 |
-22 到 50 |
1,5 |
150,300 |
|
可选配双通道，比如:DPR-500-L01-H01 |
|||||
|
型号/参数 |
脉宽 ns |
脉冲电压 V |
PRF kHz |
脉冲能量 uJ |
阻尼 Ω |
适用探头 MHz |
前置增益 dB |
高通截止 MHz |
低通截止 MHz |
工作模式 |
|

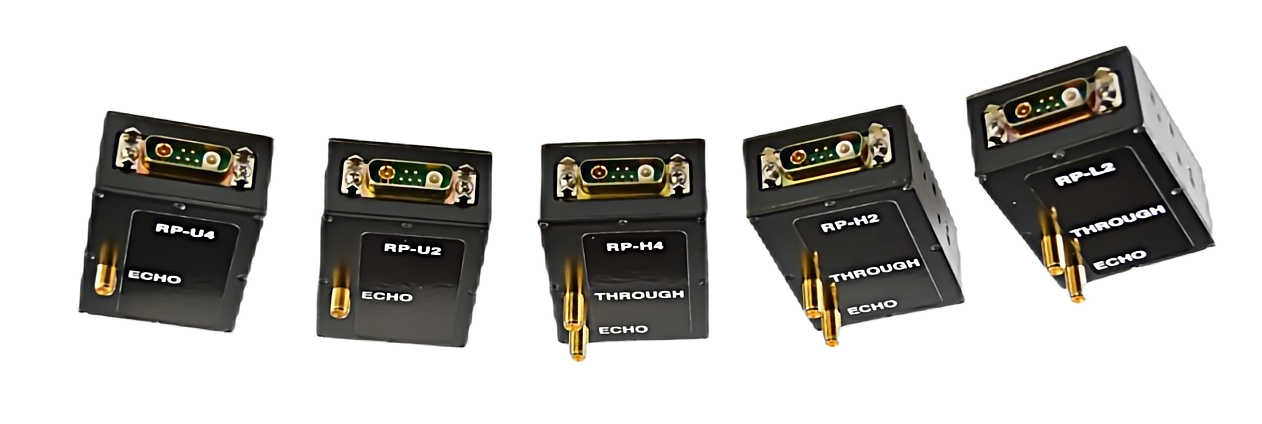

RP-L2 |
125 |
-155 |
5 |
316.2 |
330, 104,44,34 |
1-65 |
6@10 MHz |
200 Hz |
90 |
回波/透射 |
|
RP-H2 |
6.5 |
-185 |
10/20 |
11.7 |
100,50,33,25 |
40 - 165 |
6@100 MHz |
0.016 |
260 |
回波/透射 |
|
RP-H4 |
6.5 |
-170 |
10/50 |
10.6 |
100,50,33,25 |
40 - 165 |
6@100 MHz |
0.016 |
260 |
回波/透射 |
|
RP-U2 |
1.4 |
-230 |
20 |
8.0 |
100,50,21, 17 |
100 - 250 |
6@100 MHz |
0.016 |
260 |
回波/透射 |
|
RP-U4 |
1.4 |
-220 |
50 |
8.0 |
100,50,21, 17 |
100 - 250 |
6@150 MHz |
40 |
295 |
回波 |
|
RP-U5 |
1.6 |
-40 |
50 |
2.5 |
100,50,23, 19 |
100 - 300 |
12@250 MHz |
40 |
375 |
回波 |
|
PR 系列前端脉冲发生器及前置放大器需配合 DPR500 系列使用，请根据探头频率选择合适型号。 |
||||||||||
|
线缆编号/说明 |
长度 m |
用途 |
|
CBL-201 |
0.6 |
用于连接 DPR500 与 RP 系列前端脉冲发生器及前置放大器 |
|
CBL-200 |
0.75 |
用于连接 DPR500 与 RP 系列前端脉冲发生器及前置放大器 |
|
CBL-205 |
1.00 |
用于连接 DPR500 与 RP 系列前端脉冲发生器及前置放大器 |
|
CBL-202 |
1.83 |
用于连接 DPR500 与 RP 系列前端脉冲发生器及前置放大器 |
|
CBL-203 |
3.05 |
用于连接 DPR500 与 RP 系列前端脉冲发生器及前置放大器 |
|
CBL-204 |
3.35 |
用于连接 DPR500 与 RP 系列前端脉冲发生器及前置放大器 |
|
CBL-206 |
7.00 |
用于连接 DPR500 与 RP 系列前端脉冲发生器及前置放大器 |
|
CBL-108 |
1.8 |
用于连接 DPR500 与数据采集卡之间的模拟信号接口及时钟同步接口，SMB - BNC |
|
CBL-106 |
0.18 |
用于连接 RP 系列前端脉冲发生器及前置放大器与探头, 直角 SMB - Microdot |
|
CBL-107 |
0.23 |
用于连接 RP 系列前端脉冲发生器及前置放大器与探头, 直角 SMA - 直角 Microdot |
|
CBL-150 |
1.22 |
用于连接 RP 系列前端脉冲发生器及前置放大器与探头, SMA - Microdot |
|

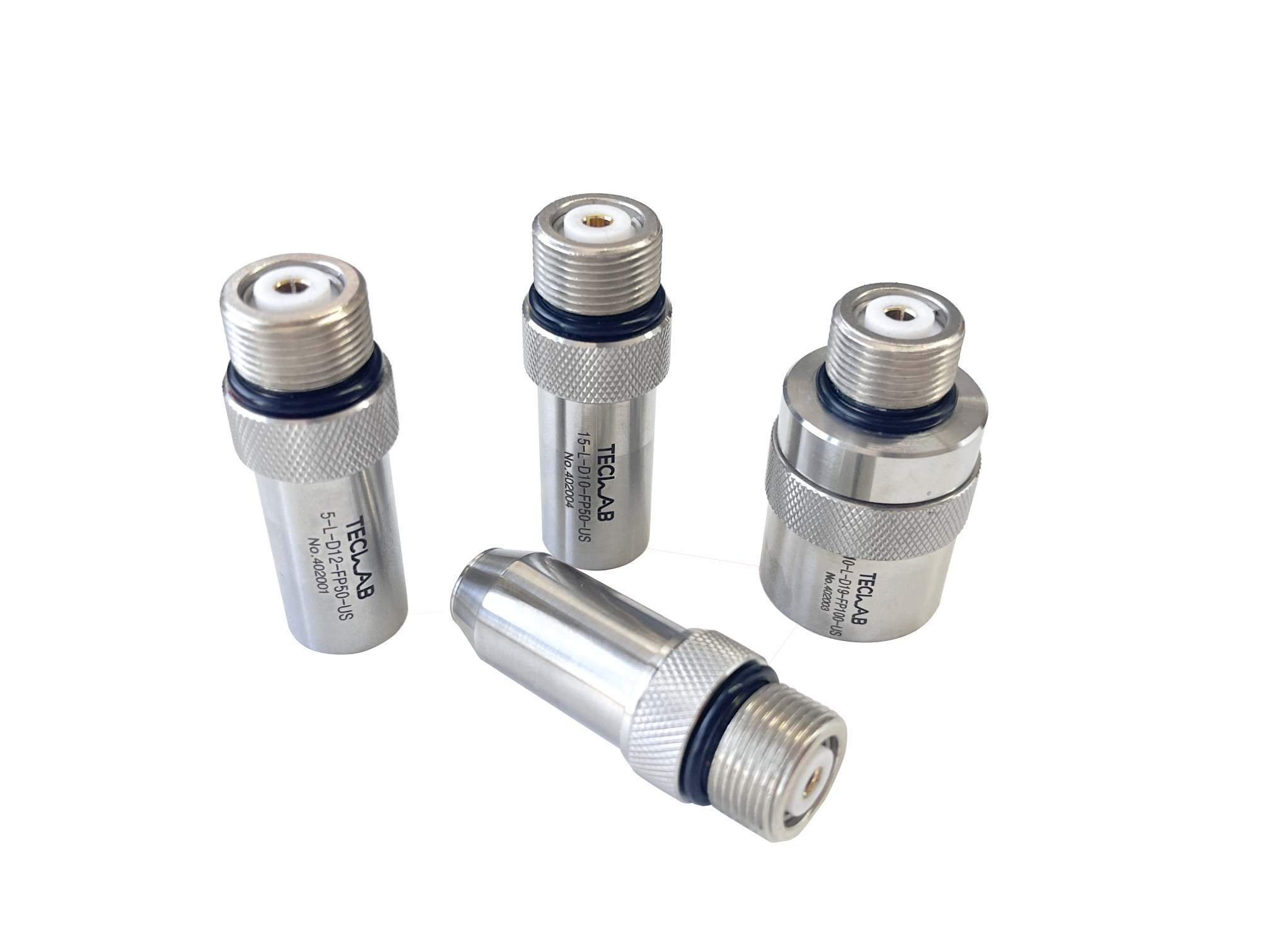

探头型号/参数 |
中心频率 MHz |
换能直径 mm |
聚焦透镜延时 us |
焦距 mm |
阻抗 Ω |
接口 |
|
5-L-D12-FP50 |
5 |
12 |
自聚焦 |
50 |
50 |
UHF |
|
10-L-D6-FP25 |
10 |
6 |
自聚焦 |
25 |
50 |
UHF |
|
10-L-D19-FP100 |
10 |
19 |
自聚焦 |
100 |
50 |
UHF |
|
15-L-D10-FP50 |
15 |
10 |
自聚焦 |
50 |
50 |
UHF |
|
25-L-D6-FP25 |
25 |
6 |
自聚焦 |
25 |
50 |
UHF |
|
TB-0100 |
100 |
3 |
4.25 |
8/12 |
25 |
UHF/Microdot |
|
TB-0300 |
150 |
2 |
10 |
8/10 |
25 |
UHF/Microdot |
|
TB-0500 |
180 |
1.5 |
4.25 |
3/8 |
25 |
UHF/Microdot |
|
TB-0600 |
200 |
1.3 |
4.25 |
2 |
25 |
UHF/Microdot |
|
采集卡型号/参数 |
采样频率 MS/s |
带宽 -3dB MHz |
采样位数 Bits |
输入范围 Vpp |
通道数 |
接口 |
SDK 软件开发包 |
触发 |
|
AL8250 |
250 |
DC -100 |
8 |
0.125 - 2 |
1 |
PCI |
C/C++/C#/VB |
内触发，软件触发，编码器触发 |
|
AL12250 |
250 |
DC -100 |
12 |
0.05 - 5 |
1 |
PCI |
||
|
AL8XGTE-1 |
1 GS/s |
DC -1000 |
8 |
0.125 - 2 |
1 |
PCIe |
||
|
AL8XGTE-1.5 |
1.5 GS/s |
DC -1000 |
8 |
0.125 - 2 |
1 |
PCIe |
||
|
AL8XGTE-3 |
3 GS/s |
DC -1000 |
8 |
0.125 - 2 |
1 |
PCIe |
||
|
ATS9872 |
1 GS/s |
DC -450 |
8 |
0. 1 - 4 |
1 |
PCIe |
C/C++, C#, Python, MATLAB, LabVIEW |
内触发，外触发 |
|
ATS9371 |
1 GS/s |
DC -1000 |
12 |
0.4 |
1 |
PCIe |
||
|
ATS9373 |
4 GS/s |
DC -1000 |
12 |
0.4 |
1 |
PCIe |
