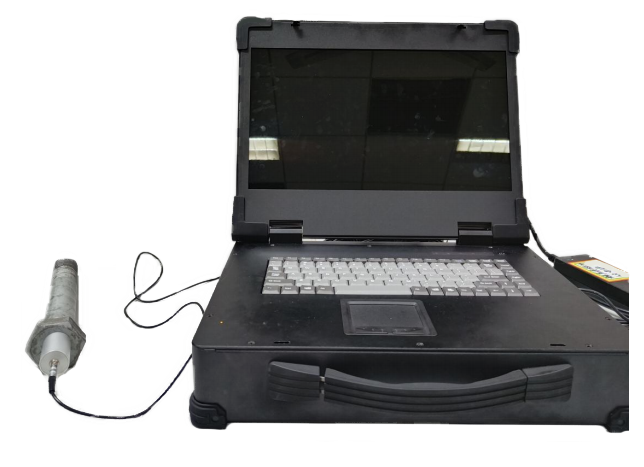

螺栓预紧力监测系统UTStress
分享
描述
UMStress 是一款道超声波螺栓预紧力检测设备，用于检测或监测螺栓预紧力。激励电压可从0-400 V，接收带宽可从0.5 – 25 MHz（接受定制），采样频率可达100 MHz @10 bits。
UTSTRESS的主要技术参数如下:
|
通道数 |
1或定制 |
|
激励电压 |
0-400 V |
|
最大重复频率PRF |
10KHz |
|
接收带宽 (-3dB) |
500kHz-25MHz （可定制） |
|
接收灵敏度 |
10bits |
|
增益 |
-31 至 65 dB + 24 dB 前放 |
|
TCG |
48 dB |
|
滤波器 |
0.5 - 6MHz, 0.5 - 10MHz, 0.5 - 15MHz, 0.5 - 25MHz, 1 - 6MHz, 1 - 10MHz, 1 - 15MHz, 1 - 25MHz 2 - 6MHz, 2 - 10MHz, 2 - 15MHz, 2 - 25MHz, 4 - 6MHz, 4 - 10MHz, 4 - 15MHz, 4 - 25MHz |
|
采样频率 |
最高100MHz |
|
闸门 |
每通道3个 |
|
编码器接口 |
支持XY两轴编码器输入 |
|
工作模式 |
支持回波法和透射法 |
