便携式超声相控阵探伤仪
分享
描述
技术参数
便携式PASCAN阵列超声检测系统支持相控阵超声成像，全聚焦超声成像。可以连接128通道传感器实现阵列线性扫查成像，最新双极性激励方式实现更高的穿透性和信噪比。自带TECLAB公司研发的PASCAN2 系统成像分析软件。
常见应用场景有：
· 阵列式超声换能器测试
· 航空航天棒材在线检测系统
· 科研用超声高级成像算法开发
· 铁路行业实心轴在线超声检测系统
· 石油天然气环焊缝在线超声检测系统

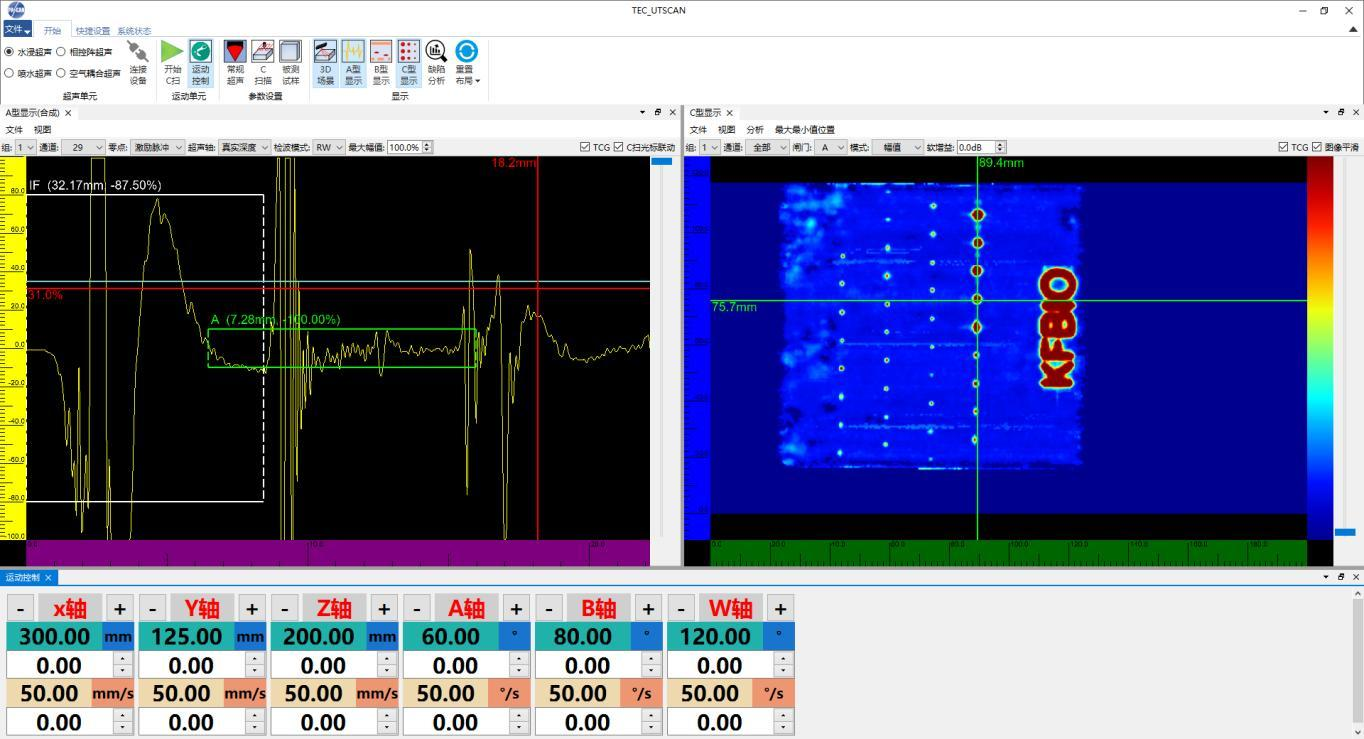

PASCAN2成像软件
|
激励电压 |
±10V-±100V可调 双极性方波激励 最高8个脉冲串/通道 |
|
数字化能力 |
最高100 MSPS |
| 接收带宽 | 0.5-20 MHz |
| 采样 | 16bits |
| PRF | 20 KHz |
| 通道数 | 32/128（可定制） |
| 接收增益 | -20 - 80 dB |
| 成像 | 实时 B 扫， C 扫 |
| 发射延时精度 | 1 ns |
| 二次开发 | C++、C#，提供案例软件源代码，其他可选 |
| 滤波器 | 支持16组33阶PIR，可编程 |
| 自检功能 | 支持 |
| A扫最大长度 | 256K点 |
| 操作环境 | 温度： -40 至 60℃ |
| 存放温度 | 温度： -10 至 50 ℃ |
| 实时数据压缩 | 1-255倍可选 |
| 湿度 | 0-95%无凝露 |
| 平滑处理 | 数字化 |
| 封装尺寸 | 305*245*59.5mm（如有变化恕不另行通知） |
| 支持模式 |
32并行P/R工作模式 32/128相控阵 全矩阵聚焦成像方式 |
| 重量 | ＜3.5KG |
| 支持5G无线热点传输，无线传输距离：≥100米 |
