超声全聚焦三维成像检测系统 PASCAN

描述

产品参数

相关软件

PASCAN超声全聚焦三维成像检测系统采用了新的超声相控阵全聚焦成像技术。可以实时对材料内部进行三维成像。系统同时提供超声相控阵C扫描成像和超声全聚焦三维成像功能。不仅成像的分辨率大幅提高，而且可以在材料内部全体积成像。对于航空航天领域常规关键部件和3D打印增材制造产品的质量检测提供了全新的解决方案。

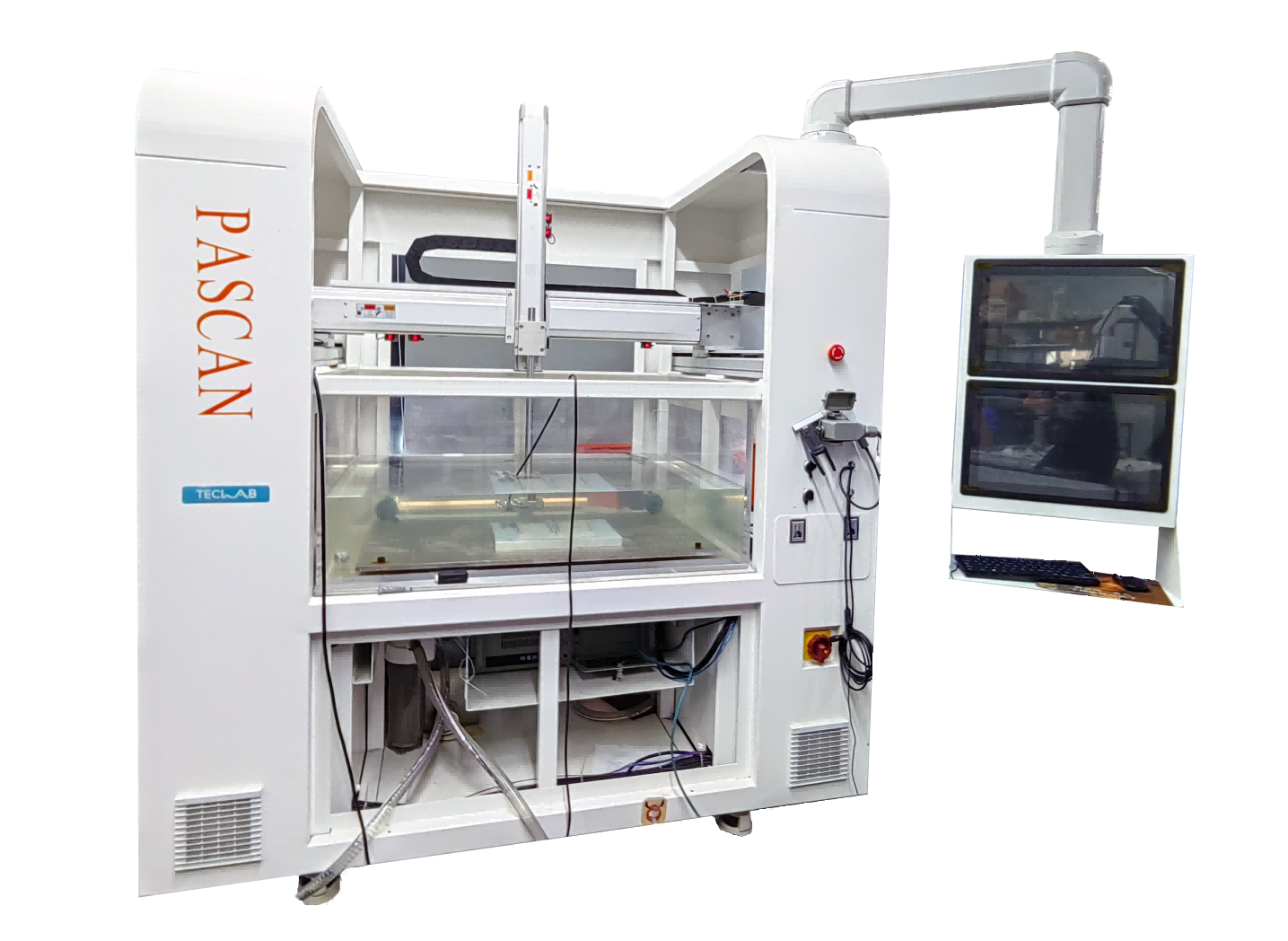

产品实物图

功能介绍

64/64 ; 128/128全并行通道可选

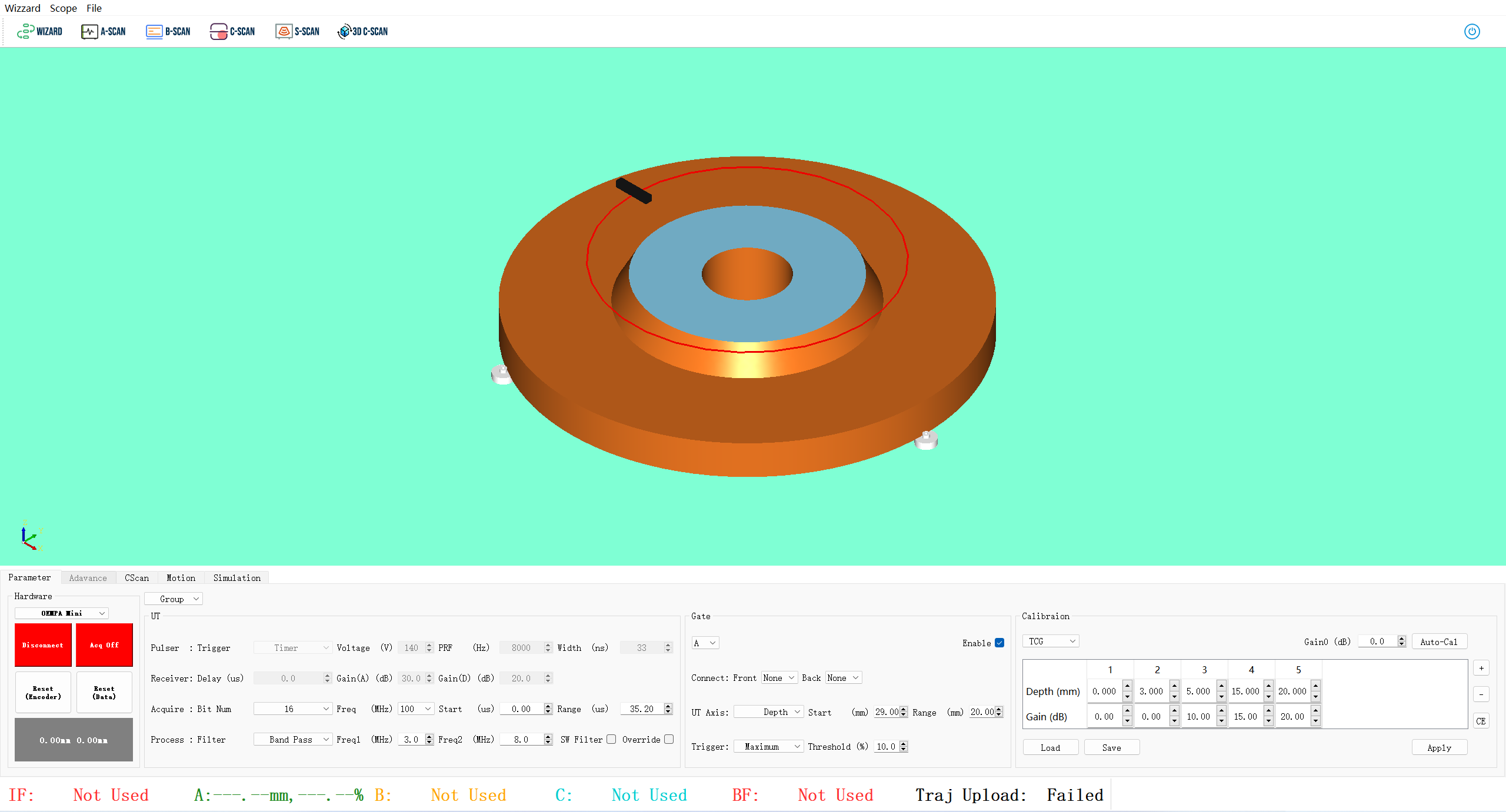

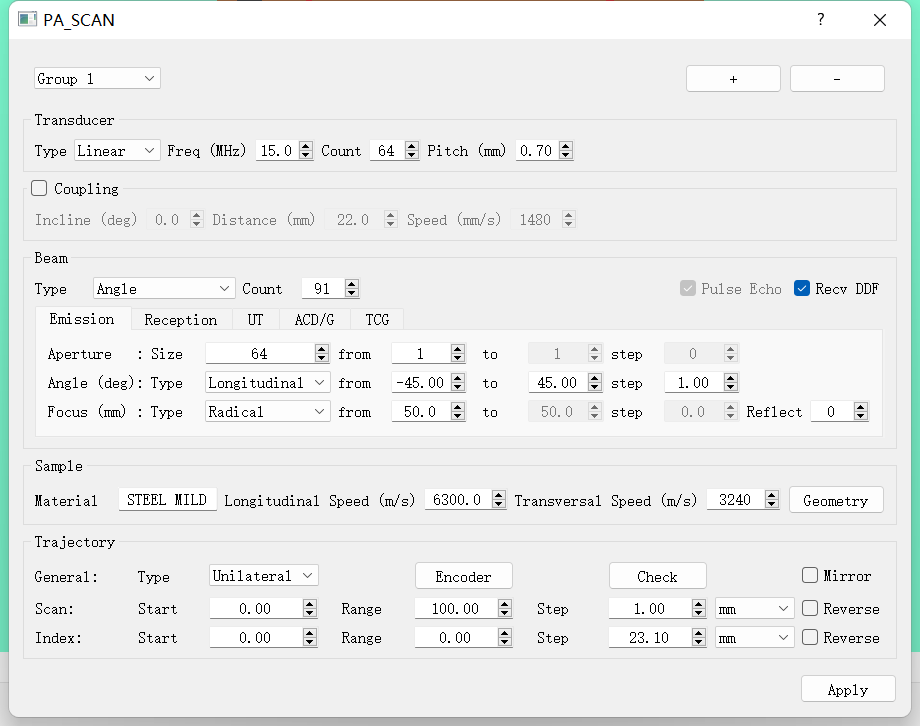

PASOFT 3D成像软件

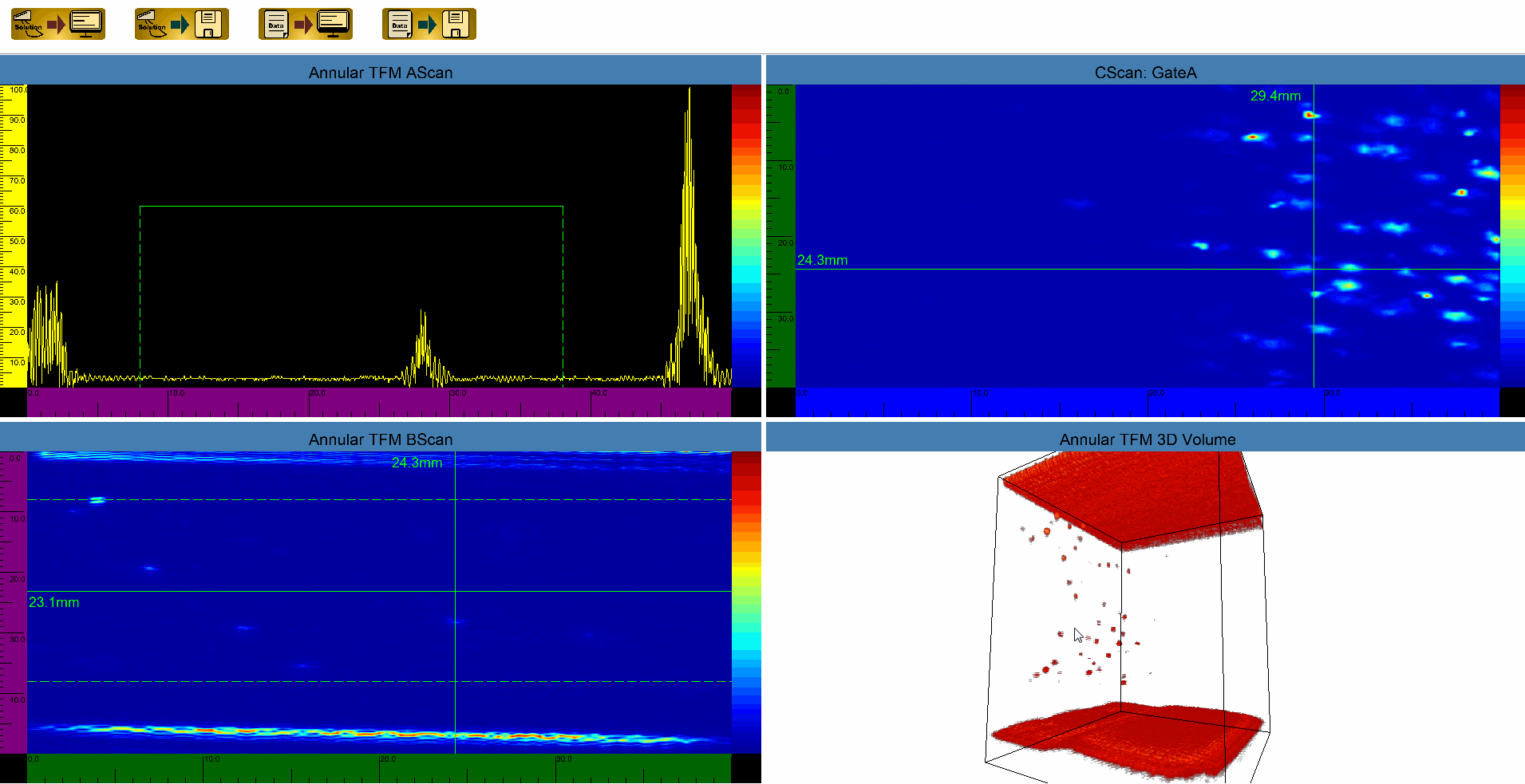

实时全聚焦三维成像检测

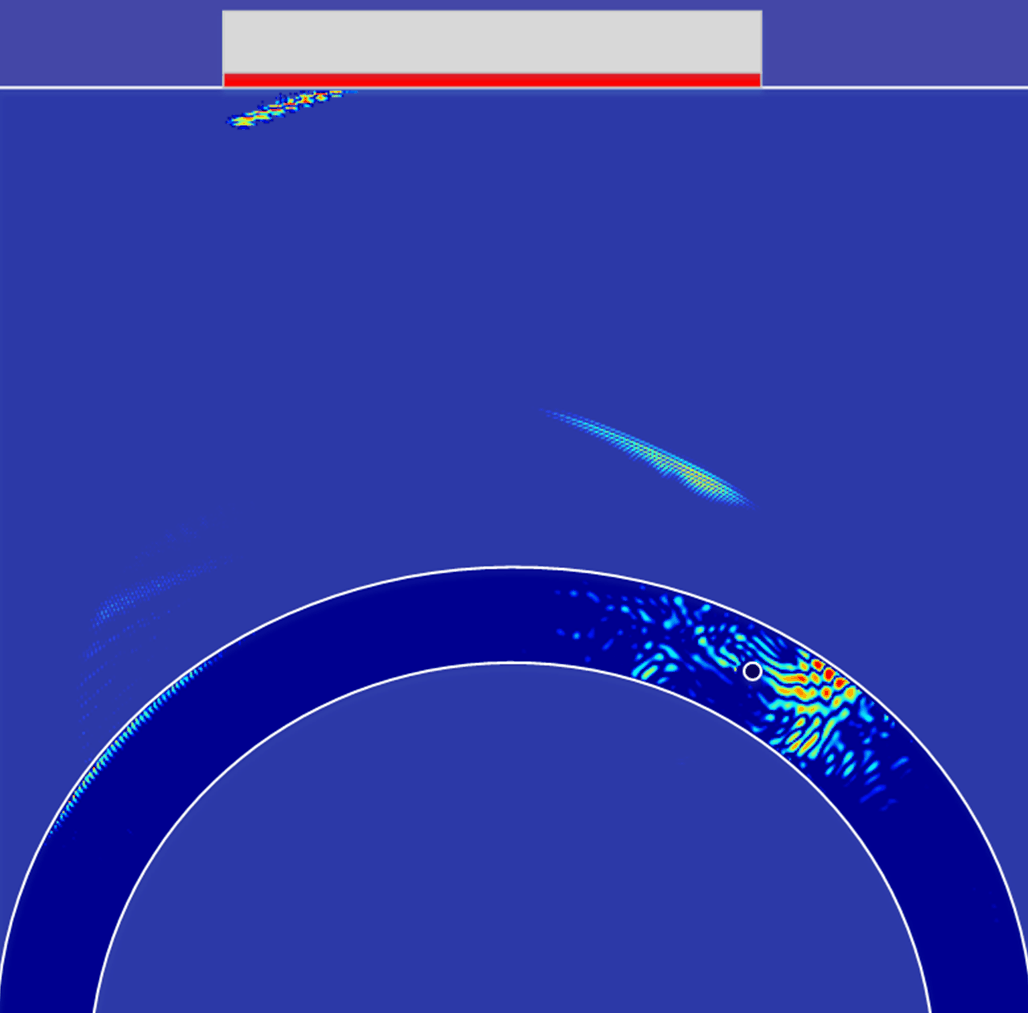

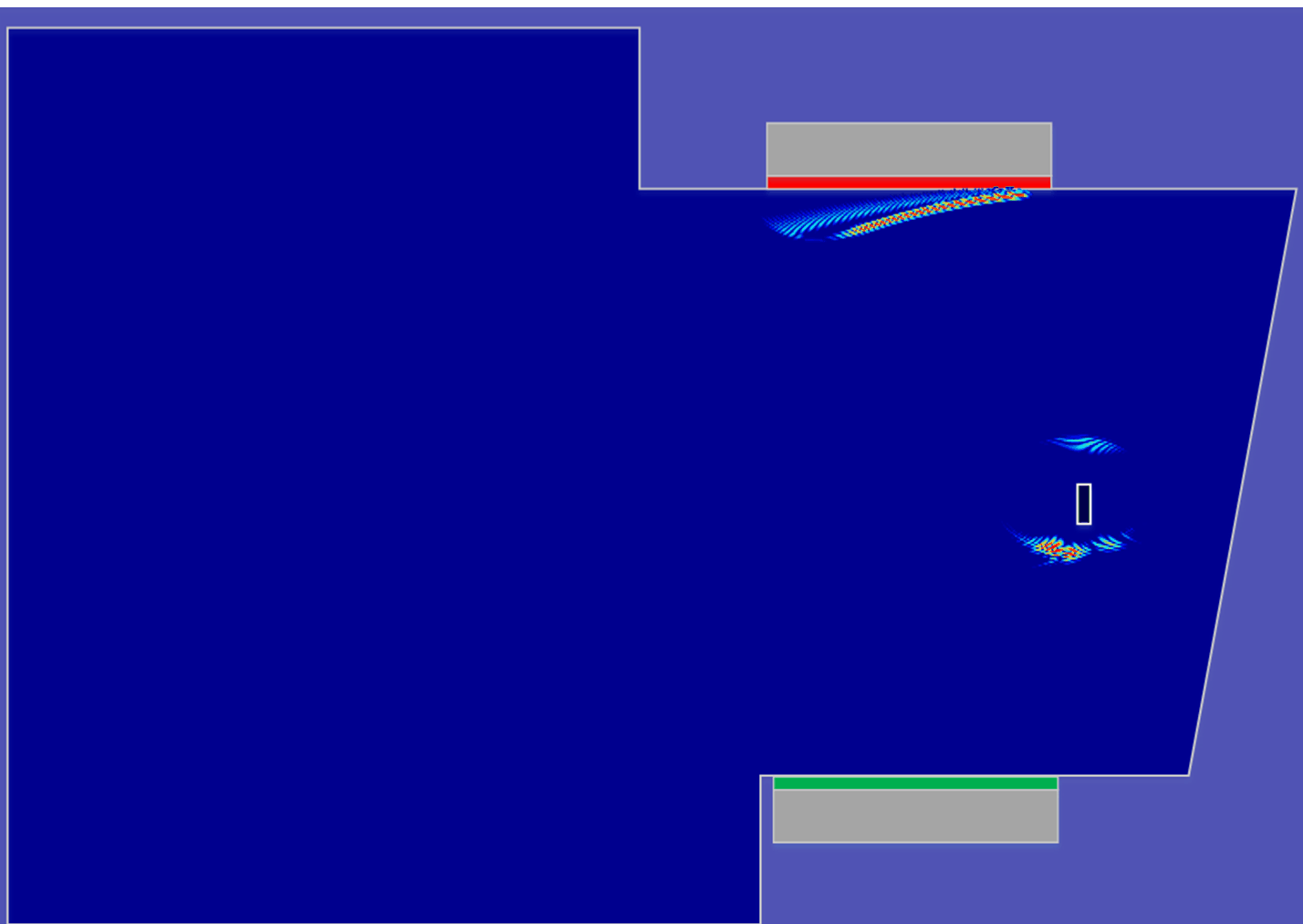

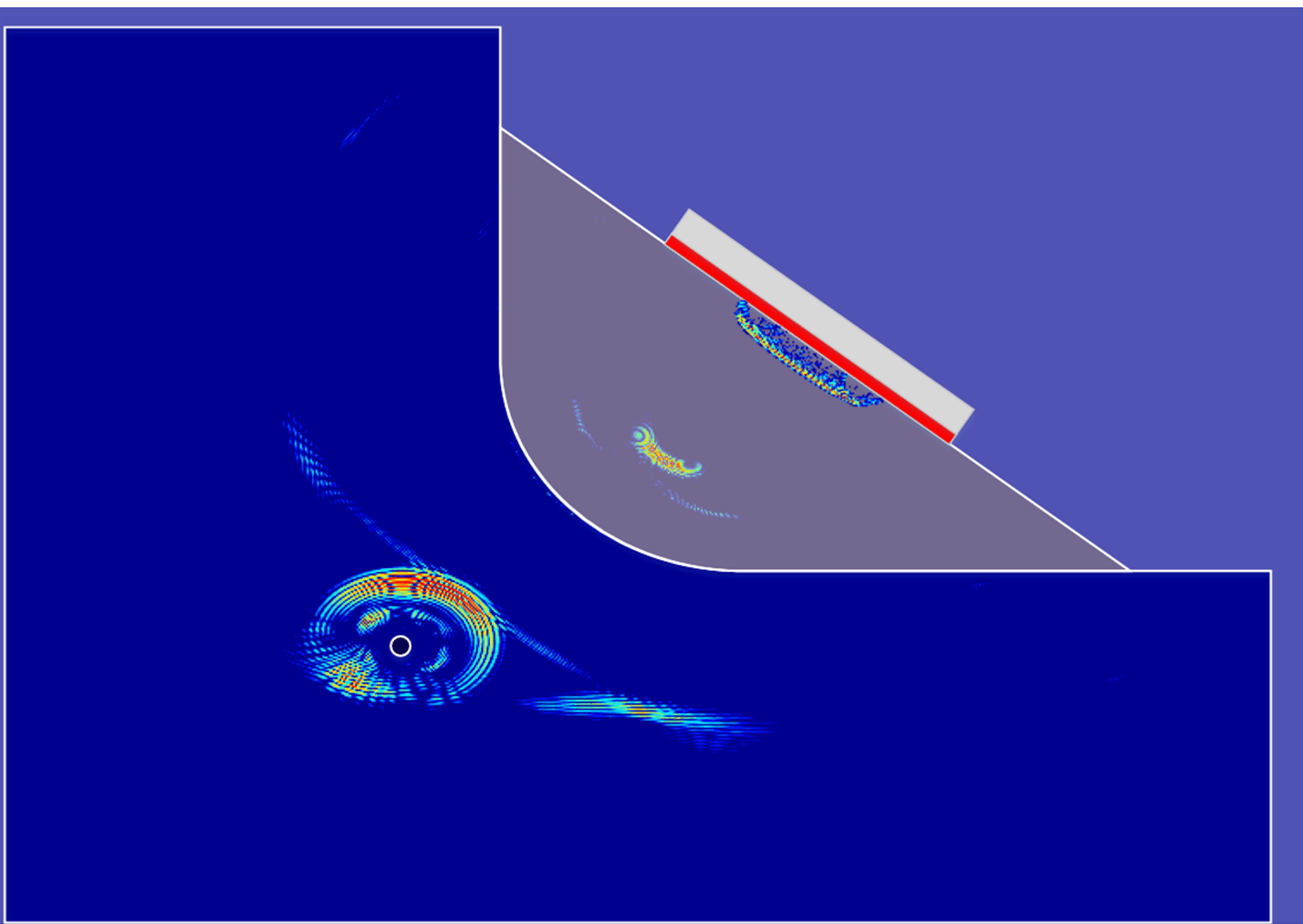

支持线阵，面阵，环阵等超声相控阵探头可选超声仿真功能

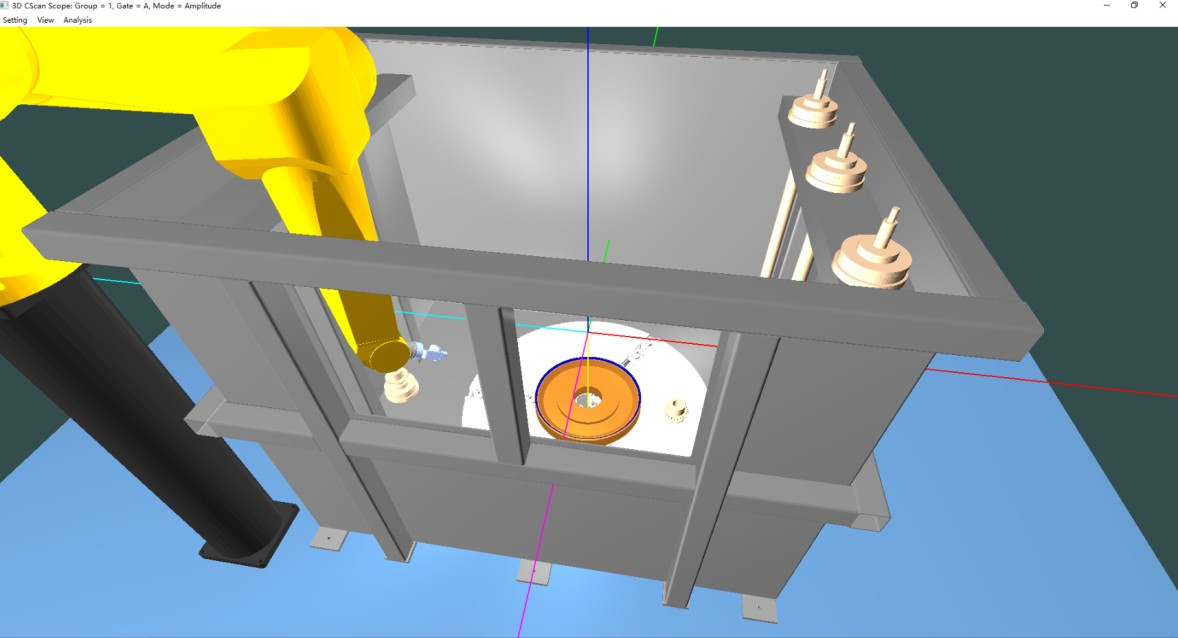

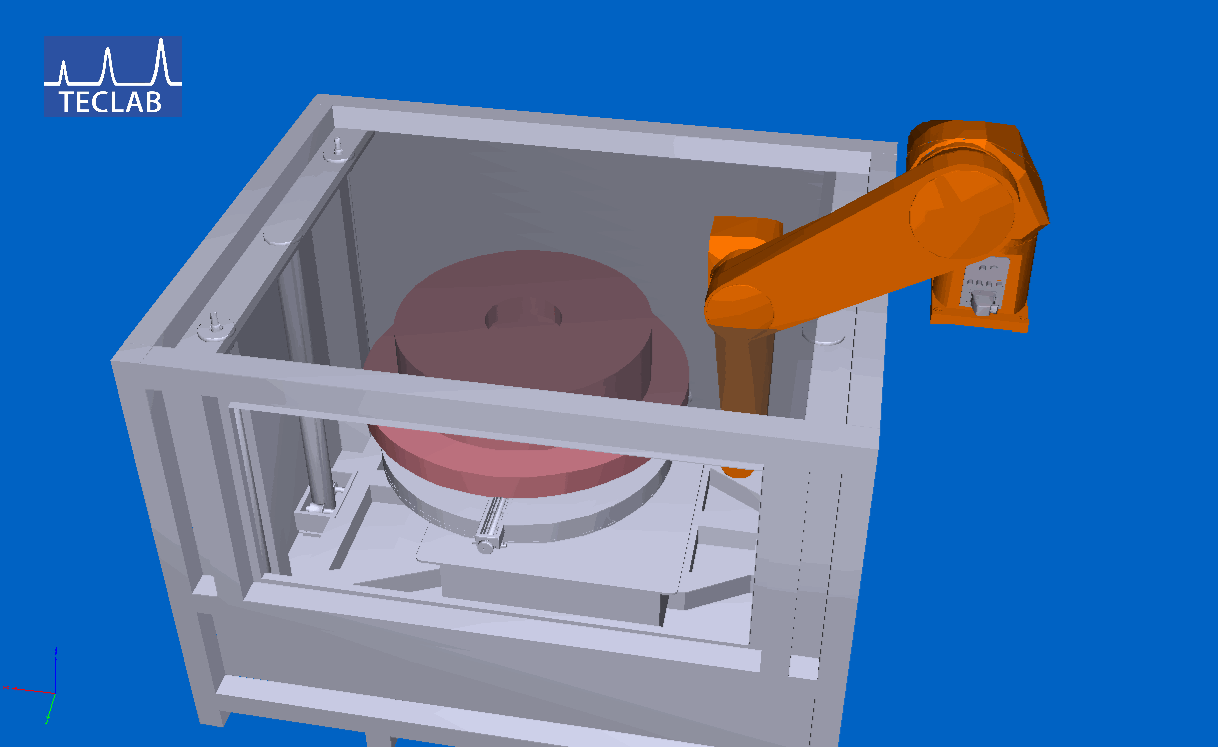

多轴控制

原始数据保存及加载

TCG曲线校准功能

板材和棒材扫查

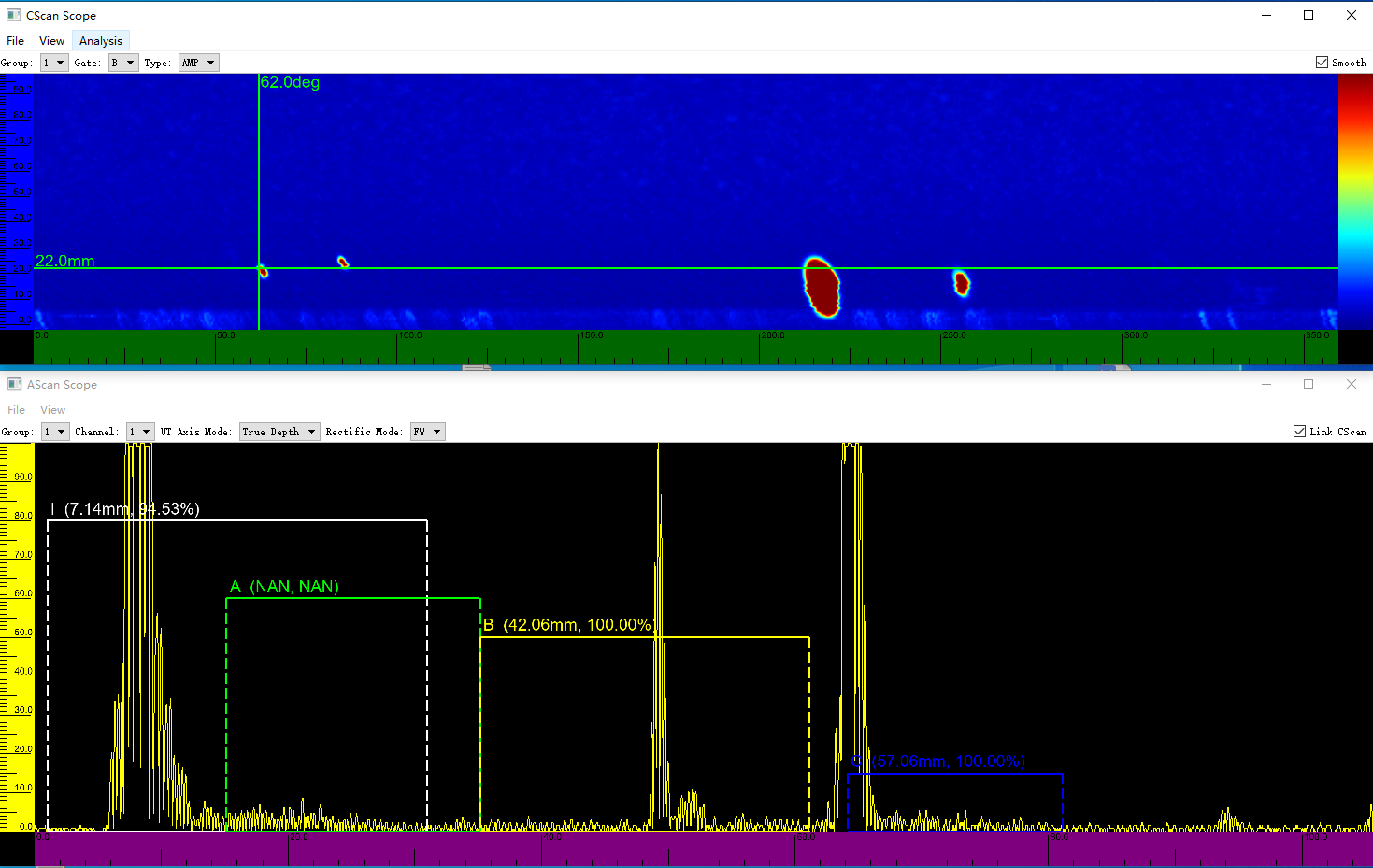

数据分析模式：闸门重新定位后成像更新功能，而无需重新扫查。

产品规格

单通道高压超声模块
16/128超声相控阵模块（可选配其他配置）
PASCAN/TSOFT成像分析软件
5MHz,10MHz和 15 MHz 高频点聚焦水浸超声换能器
10 MHz和 15 MHz 线聚焦64线阵超声换能器
10 MHz环形16阵相控阵换能器
平板件/盘环件/管棒件扫描工装

产品参数

单通道高压超声模块
通道数	1（支持回波模式和透射模式）
激励电压	350 V@1 V 步进
激励波形	负方波
脉冲宽度	25 – 500 ns@1 ns 步进
发射阻抗	50 Ω
最大重复频率PRF	20 kHz
接收带宽 (-3dB)	0.6 MHz-27 MHz
接收增益	0 - 80 @ 0.1 dB 步进
滤波	带通模拟滤波器,可设置
采样频率	最高200 MHz@16 bits

相控阵超声模块
通道数	16/128（支持回波模式，全聚焦扫描成像配置64/64通道起步）
激励电压	100 V
激励波形	负方波
脉冲宽度	20 – 1000 ns
最大重复频率PRF	20 kHz
接收带宽 (-3dB)	50 KHz-20 MHz
接收增益	12 - 110 dB
滤波	FIR滤波器
采样频率	最高100 MHz@14 bits
支持成像算法	L-Scan, S-Scan, TFM-Scan, PWI-Scan and TFM-Scan-3D

扫描系统 X,Y,Z轴：伺服电机驱动
整机	1560 mm X 1028 mm X 1900 mm
水槽	930 mm X 670 mm X 425 mm
扫描范围	820 mm X 560 mm X300 mm
最大扫描速度	250 mm /s
图像分辨率	0.01 mm（成像精度越高，检测速度越慢）
定位精度	X/Y≤±0.05 mm，Z≤±0.05 mm
重复定位精度	X/Y≤±0.05mm，Z≤±0.05mm
原始数据保存功能	有
工作电源	220V±10%/50Hz
功耗	1~2KW
环境温度要求	20～35℃
环境相对湿度	35℃≤50％RH
