UMScan 是TECLAB研发的一款超声水浸C扫描成像检测系统
包含:
- UIS超声检测模块（或其他模块可选）X1
- XYZ多轴扫查系统 X1;
- 水槽 X1 (可选配循环过滤系统和恒温系统);
- 超声成像控制分析软件 UMSOFT X1;
- 超声换能器加持装置 X1 (可选回波或透射装置)
- 可选回转体测量装置 和 管棒测量装置；
技术参数
|
扫查器 |
|
|
有效扫查范围 |
650mm x 650mm; 可根据用户需求定制 |
|
机械外尺寸 |
长1500mm*宽1200mm*高1350mm |
|
水槽 |
800mm x 800mm x 250mm;可根据用户需求定制 |
|
往复精度 |
±0.05mm |
|
功耗 |
220V/50Hz <500W |
超声单元
|
标准附件 |
||
|
探头 |
2 x 10MHz |
焦距 28mm |
|
2 x 5MHz |
焦距 28mm |
|
|
2 x 10MHz |
非聚焦 |
|
|
其他类型超声探头可根据用户需求和应用定制 |
||
|
探头固定器 |
1X |
竖直固定器 |
|
1X |
带角度固定器 |
|
|
1X |
双角度固定器 |
|

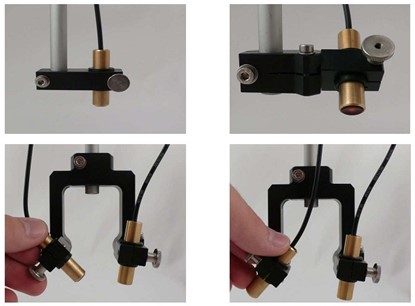

探头固定器
UMSoft 单通道超声C扫描软件
UMSoft控制及分析软件是一款高度自动化的水浸超声C扫描成像软件。软件功能丰富，自动化程度高。具备工件3D模拟功能，支持原始数据导入导出功能。
UMSoft具有如下功能
- 常规超声参数的设置文件生成，导入，导出
- 扫描范围，扫描精度设置
- 工件3D建模
- A扫，B扫，多闸门多个C扫显示
- 多闸门设置，可设置界面波跟踪闸门，多个成像闸门，底波监控闸门
- 原始数据保存及加载
- TCG曲线校准功能
- 数据分析模式：闸门重新定位后成像更新功能，而无需重新扫查。
- 局部重新扫描功能
- 分析模式下C扫图像任意像素点A扫重现功能
- 分析模式下C扫框选区域自动判别最大最小波高
- C扫描3D映射工件显示模式
UMSoft 主界面
|

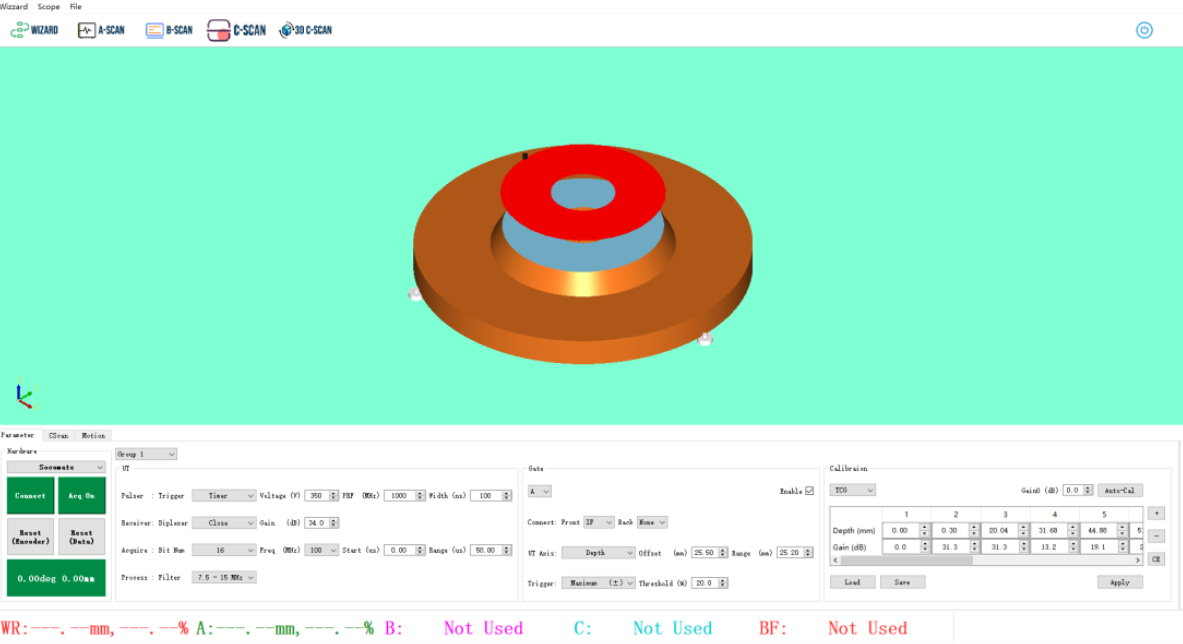

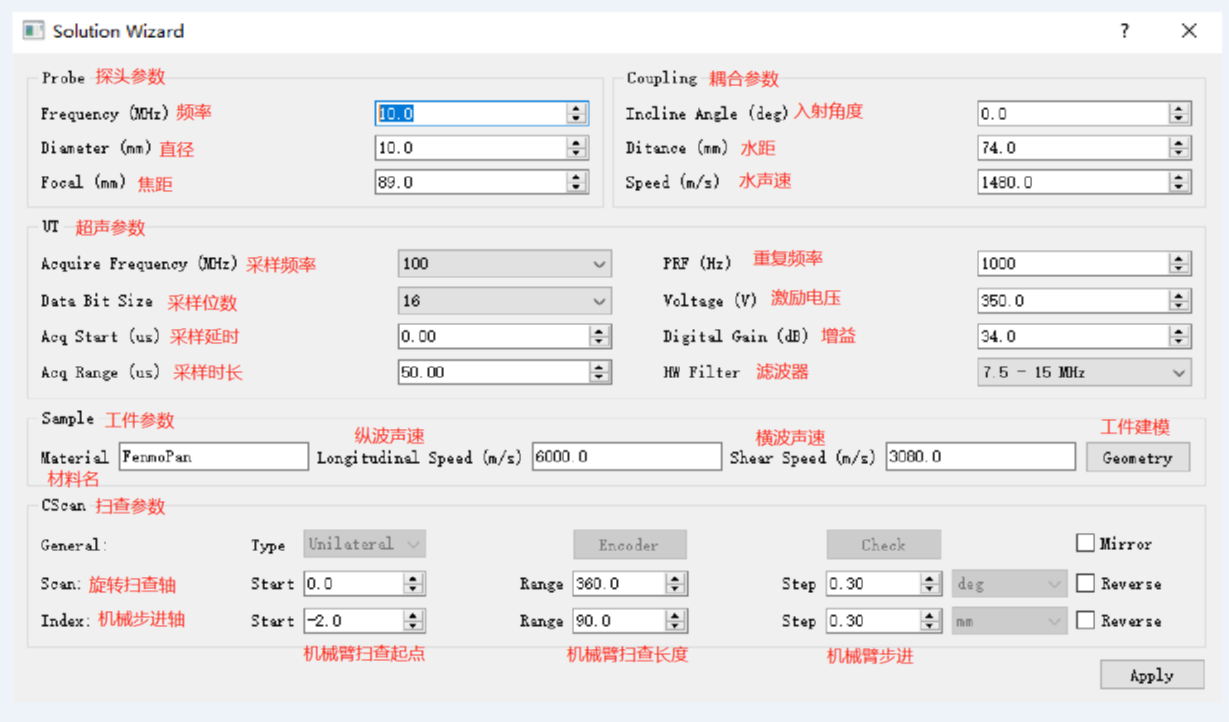

UMSoft 参数设置向导界面 |

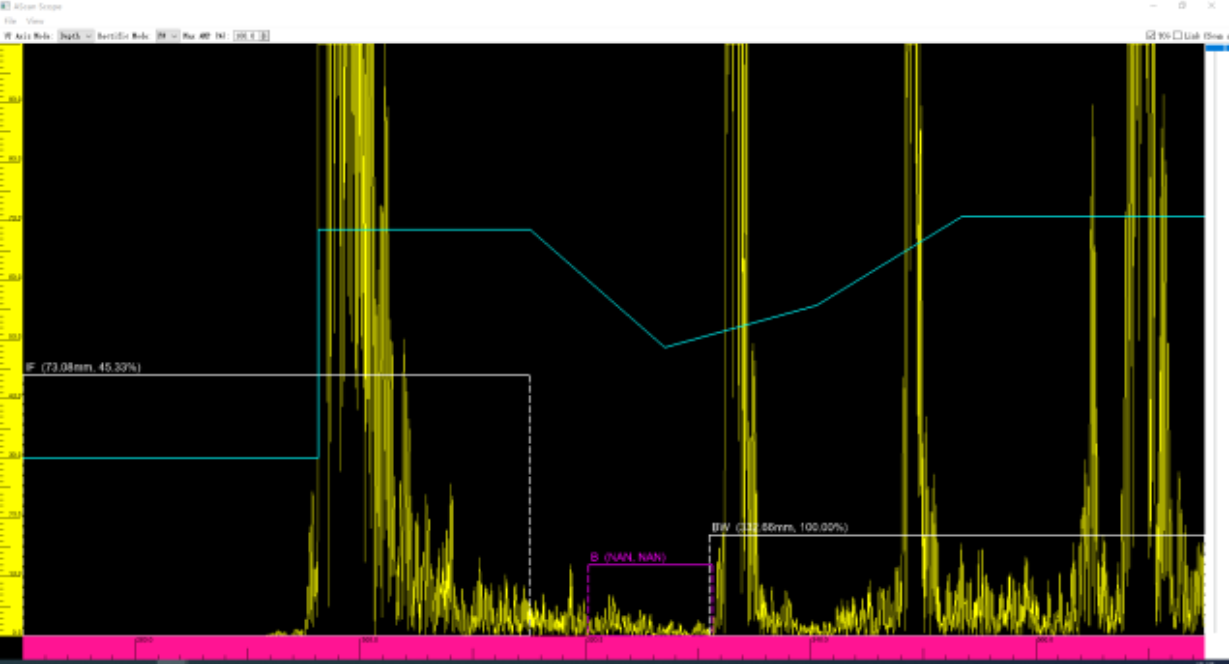

UMSoft A扫描界面（带TCG曲线） |

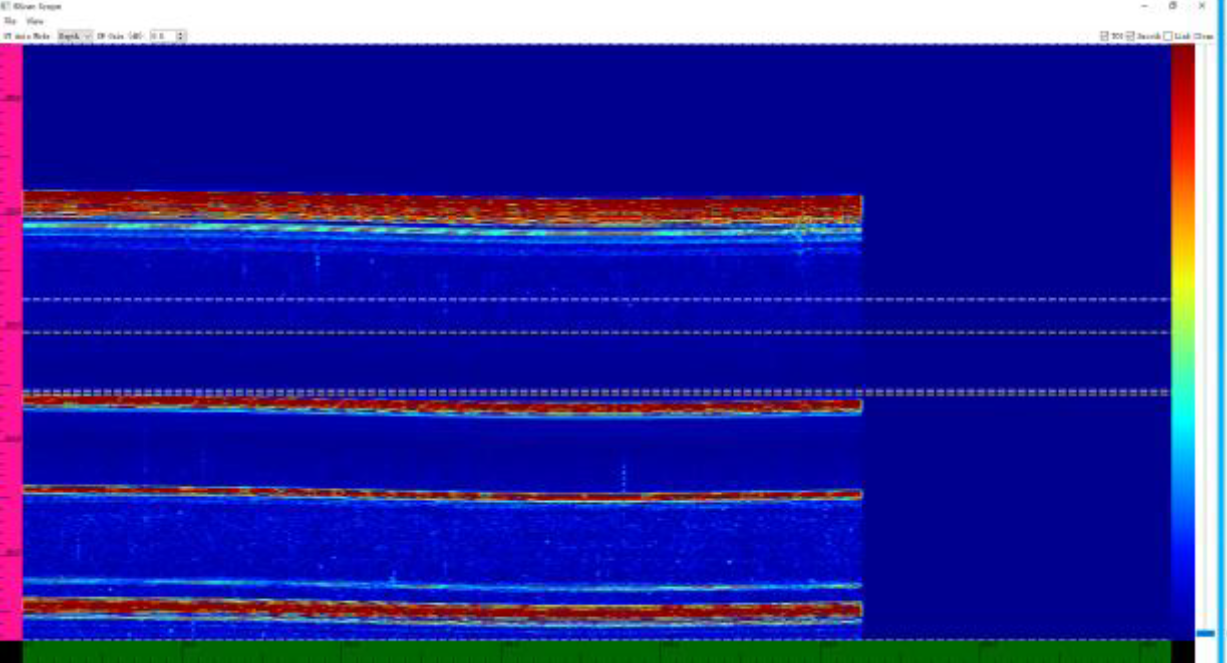

UMSoft B扫描界面 |
|

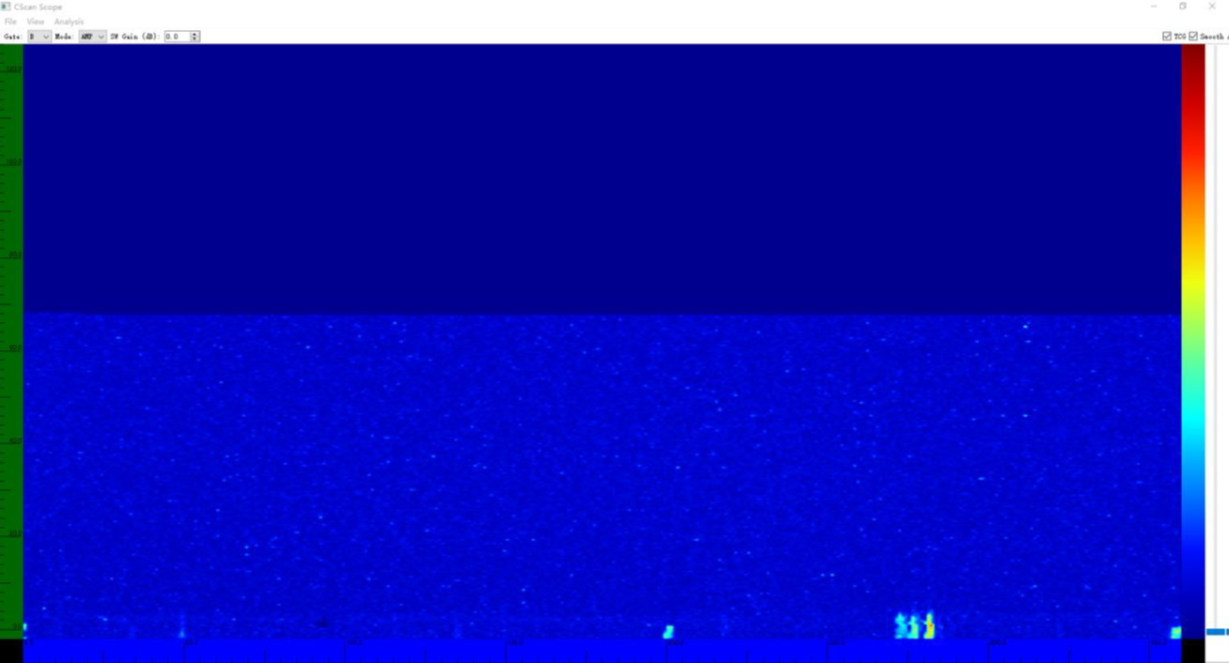

UMSoft C扫描界面 |

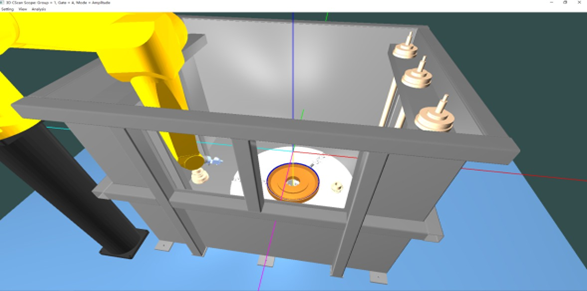

C扫3D映射成像显示 |

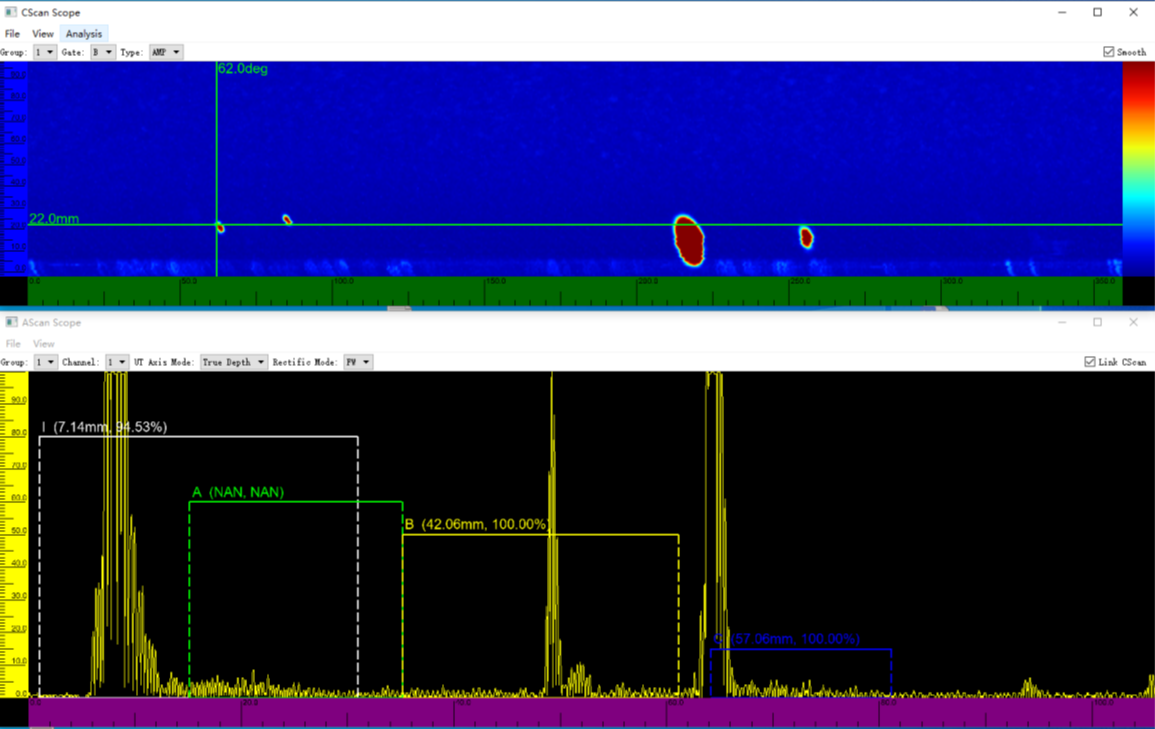

分析模式 |
高频水浸超声换能器

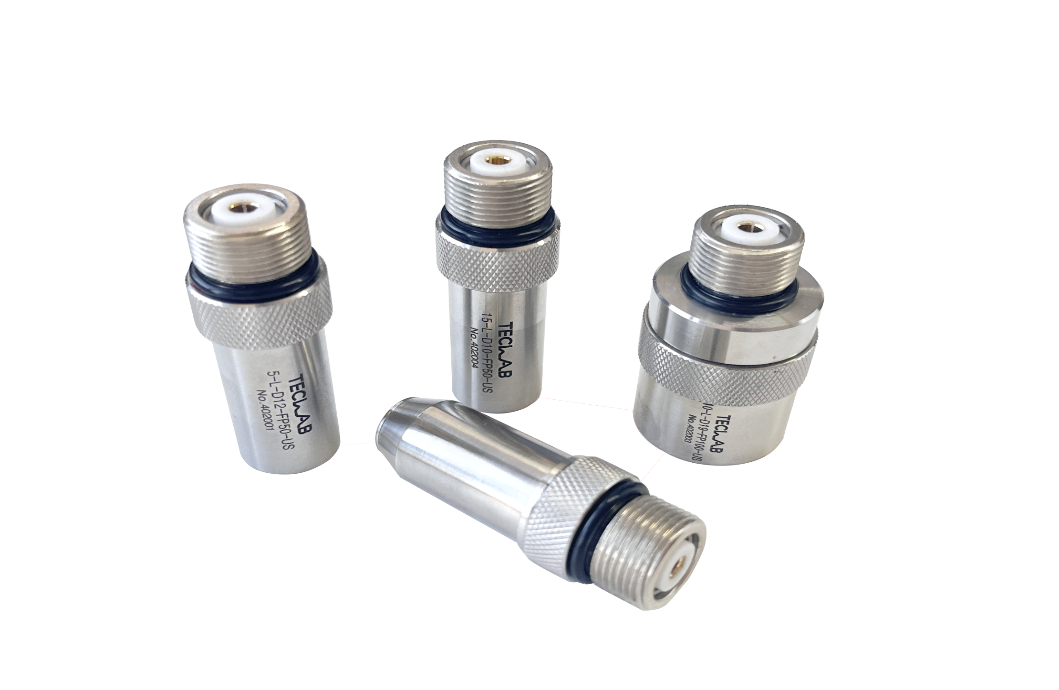

超声换能器（参考图片）
点聚焦水浸探头—规格参数
|
探头类型 |
1 |
2 |
3 |
|
频率 |
5MHz |
10MHz |
15MHz |
|
换能直径 |
12.7 mm |
||
|
焦距 |
19.05 mm |
||
|
接口UHF防水 |
是 |
||
具体参数可以根据客户要求定制
