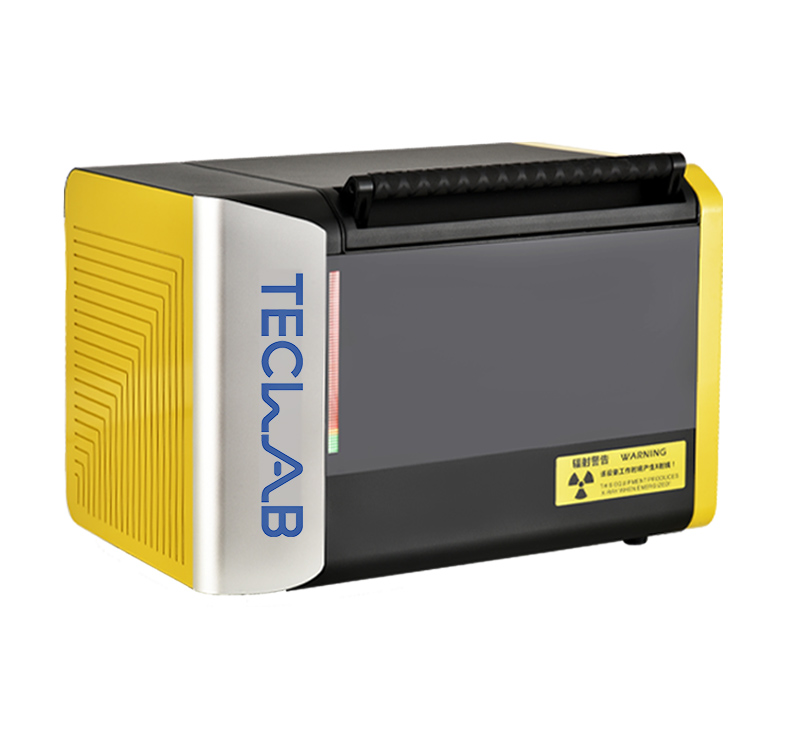

桌面式X射线荧光分析仪XRF

描述

技术参数

软件界面

应用场景

产品图

概述

ScopeX桌面式XRF光谱仪配备高智能的软件和高品质的硬件，具有线性范围宽、分析速度快、重现性好、精度高等优点。试样制备简单，样品大小、形状可以多样，能实现高样品处理量。适用于大规模连续分析、过程控制、产品质量检验等环节，是石油、镀层、贵金属、水泥、矿物、多层镀层厚度测量、金属材料和塑料等多种行业的理想工具。

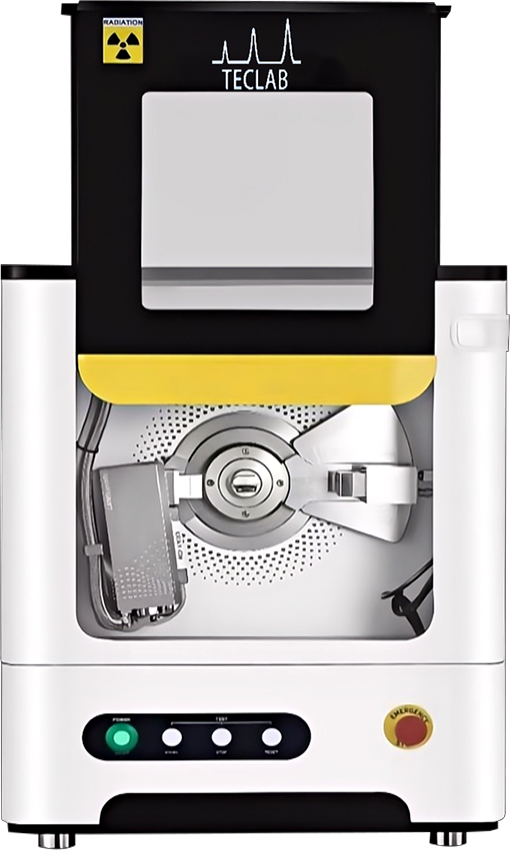

Tec-XRD桌面式X射线衍射仪是公司自主研发的一款桌面型X射线衍射仪器,其融合XRD和计算机软件等多项技术,可快速对粉末、块状或薄膜等形态的样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定,具有精度高、准确度高、稳定性好、应用范围广、操作简便和智能化等特点,为材料研究、大学及研究院所、建筑材料、金属、矿物、塑料制品、医药品和半导体等众多领域提供高精度的分析。

TECLAB提供手持式/便携式/台式X射线荧光(XRF)分析仪能够对固体、粉末、液体等样品进行定性和定量分析，检测范围从Na-U，分析浓度从100％－亚ppm级。

可以根据用户不同的检测对象定制专用的XRF分析仪器。

X射线衍射原理：当一束单色X射线入射到晶体时,由于晶体是由原子规则排列成的晶胞组成,这些规则排列的原子间距离与入射 X射线波长有相同数量级,故由不同原子散射的X射线相互干涉,在某些特殊方向上产生强X射线衍射,衍射线在空间分布的方位和强度,与晶体结构密切相关,这就是X射线衍射的基本原理。

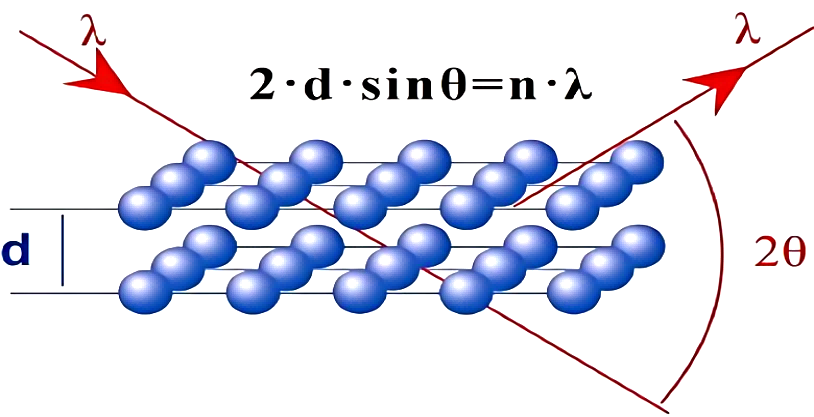

原理图1

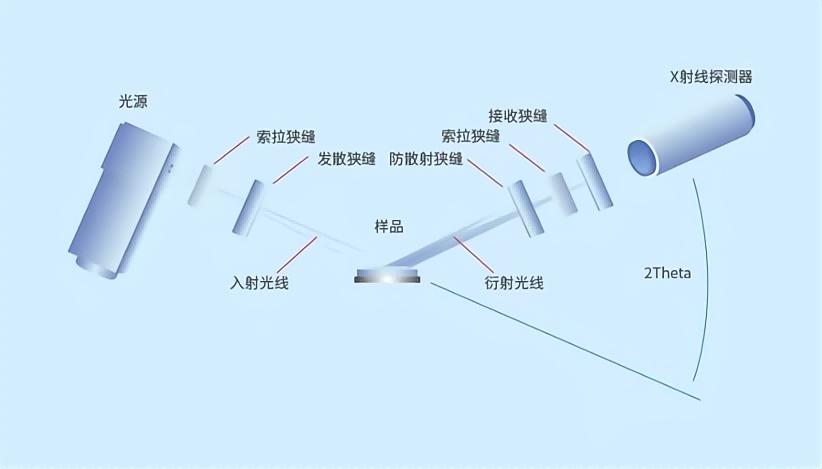

原理图2

参数

项目	参数
测角仪	θ/θ立式测角仪、衍射圆半径 150mm
2θ角度范围	-3°-+150°
2θ角度精度	全谱范围内＜±0.02°偏差
分辨率	<0.04°2θ半峰宽FWHM
索拉狭缝	集成式索拉狭缝，无任何运动可调部件，增加测角系统的可靠性，从而使得FRINGE桌面式XRD可安装于车载实验室平台
X光管	金属陶瓷X射线管，支持最大2.2KW功率，焦点：1mmx10mm，默认配置Cu靶，可选配 Co、Cr、Mo靶
高压发生器功率	固态高频高压发生器，最大输出功率600W
仪器尺寸	580mmx450mmx680mm（L×W×H）
重量	120KG
电源	220V±10V，50Hz，整机功率2000W
散热方式	内置水循环冷却系统，无需额外增加冷水机，软件可实时显示X射线管中水温、流量、流速等信息
探测器	DPPC探测器（数字脉冲处理计数探测器），计数吞吐量≥1×10⁷CPS
接口	紧凑的家用墙插插头提供电源，USB接口连接PC用于控制XRD
气源	提供2路气源接口，可用于原位分析或气氛保护
安全性	FRINGE具有空气弹簧大橱窗升降门，可无死角观察原位分析过程，并可有效屏蔽X射线，具有在测试过程中自动切断的保护、安全联动锁装置，样品舱关闭后属于全封闭性能，操作界面有样品舱关闭提示功能
云端服务功能	FRINGE配套使用可同步的移动端APP服务，用于支持衍射数据卡片化管理，并支持接入知识管理系统

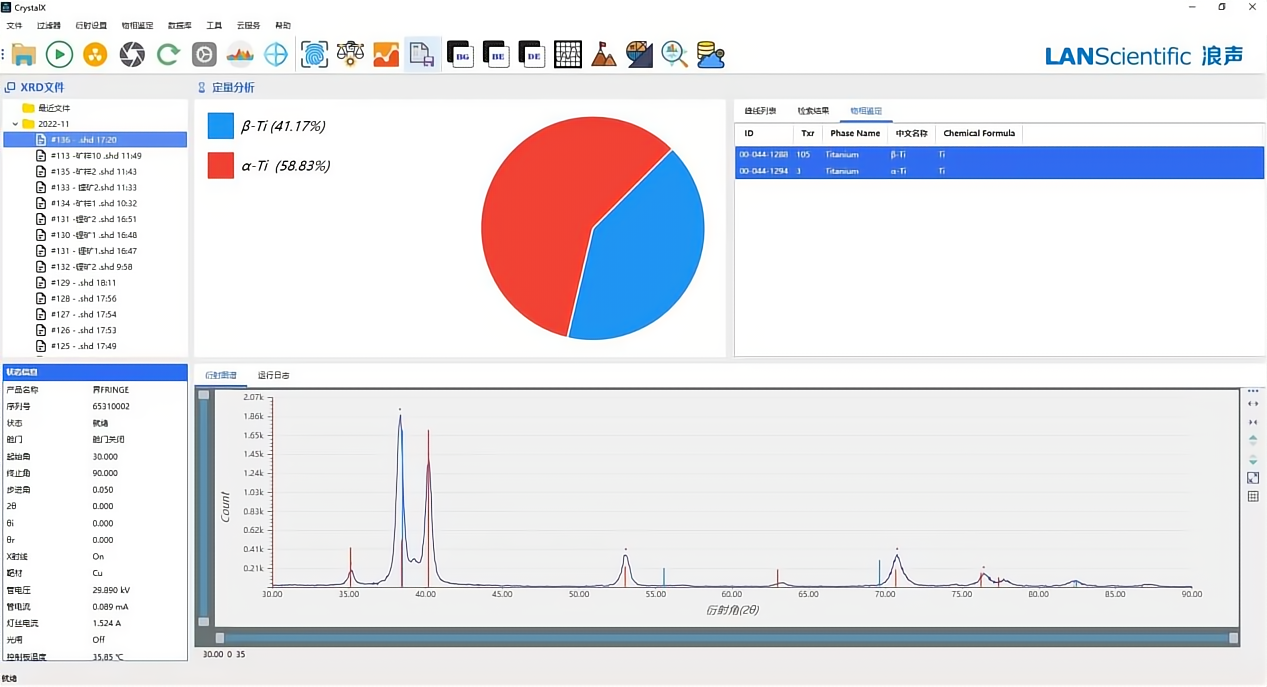

CrystalX软件	CrystalX在获得衍射数据后，自动进行物相分析，并给出物相各组分百分比，大大降低了使用人员的要求，无需手动检索，无需扣背景，无需平滑，无需手动寻峰，仅仅需要点击“开始测试”，其它交给CrystalX软件吧
