任意波形阵列超声仪 PIONEER MAX
分享
描述
技术参数
应用场景
产品彩页

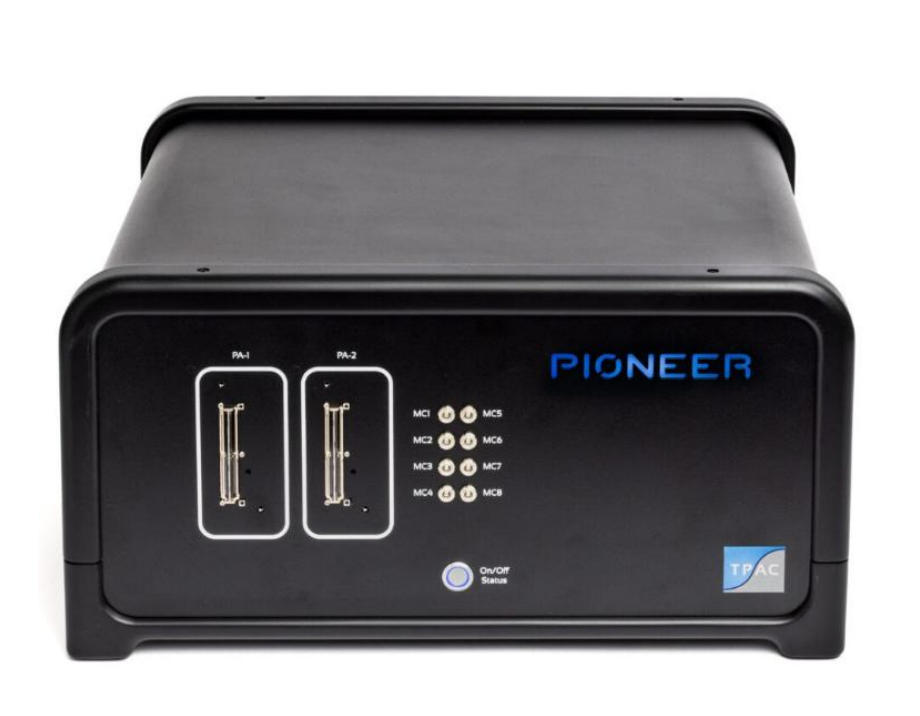

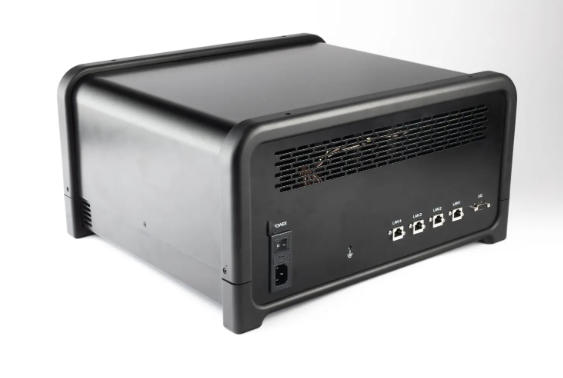

PIONEER MAX是一款功能强大的高端超声相控阵平台，系统支持常规相控阵成像和各种全聚集成像。独特的任意波形激励功能更是超声检测研究的有利工具。
特点
- 全并行64/64通道;128/128通道；256/256通道或更高配置
- 支持各种成像算法：相控阵；全聚焦FMC/TFM；PWI平面波成像；非线性阵列超声成像；物理全聚焦成像等
- 超快数据吞吐量： 1GB/s 每64通道
- 支持200 Vpp 任意波形激励
 |
 |
 |

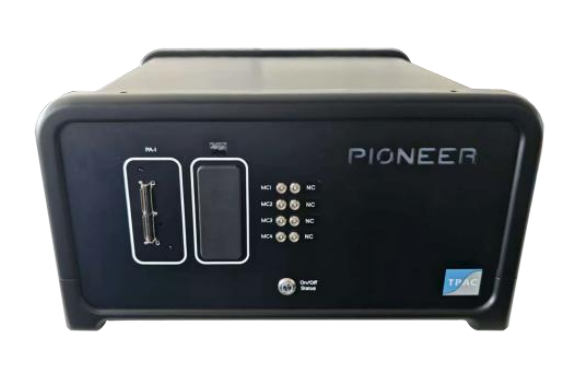

| PIONEER MAX 128/128及以下配置 | PIONEER MAX 256/256 | PIONEER MAX 1024/1024 |
 |
 |
 |

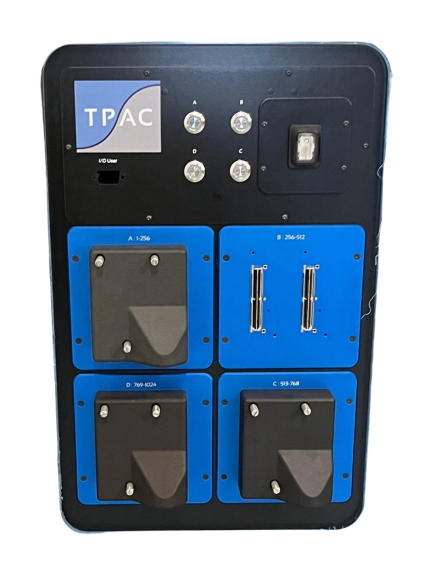

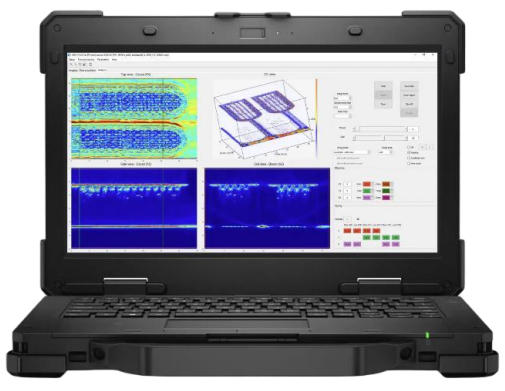

| 支持各种前沿成像算法TFM;PWI等 | 任意波形激励 | 线性超声和非线性阵列超声成像 |
脉冲发生器
|
电压 |
10 - 200 Vpp |
|
激励波形 |

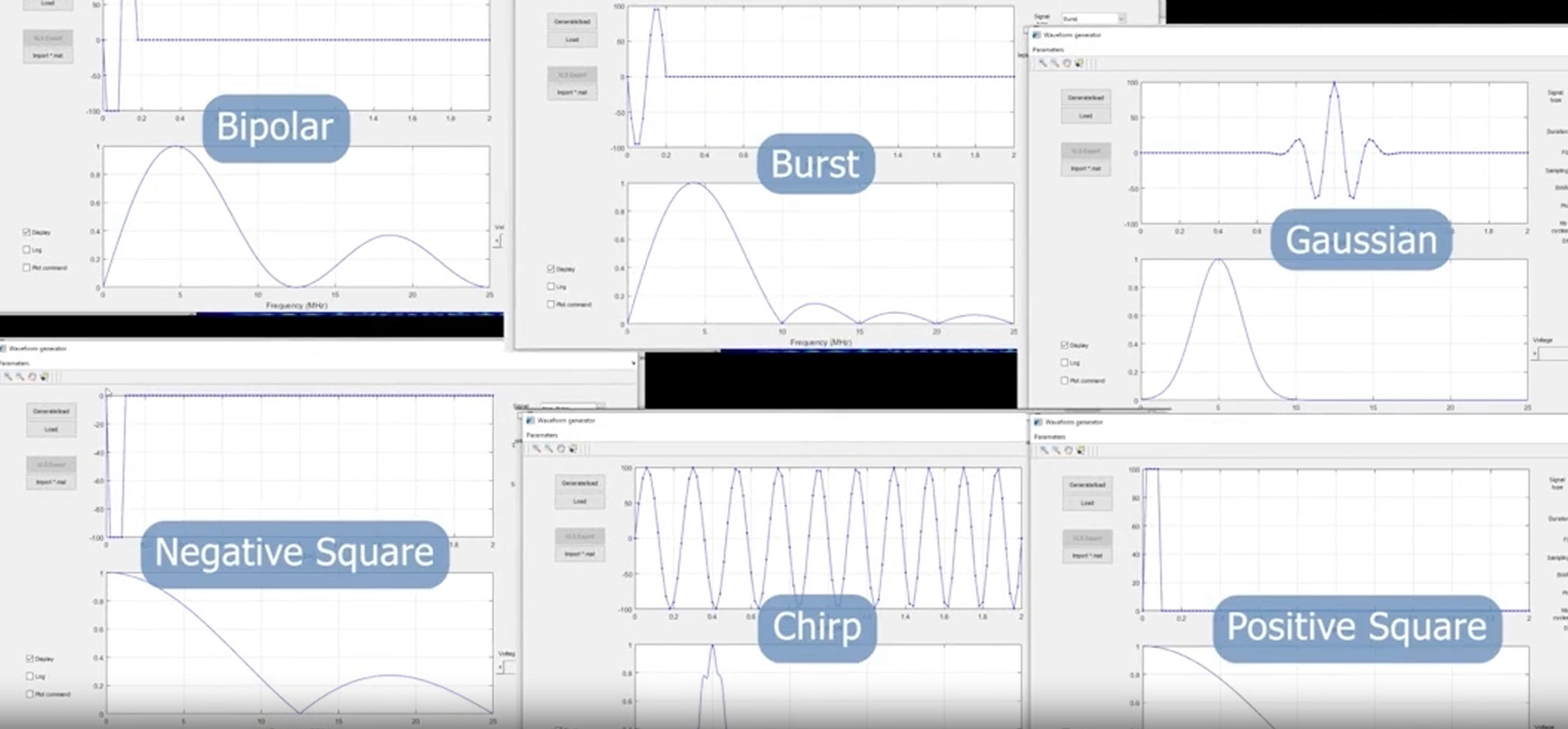

正弦；双极性；方波；高斯；脉冲串；CHIRP或自定义 |
|
激励时长 |
1 ms |
|
发射带宽 |
50 kHz - 15 MHz |
|
最大PRF |
20 kHz |
接收器
|
采样精度 |
每通道14 bits |
|
增益范围 |
110 dB |
|
系统带宽 |
0.3 kHz -20 MHz （50k Hz可选） |
|
接收延迟范围 |
0-40 µs |
|
接收延迟精度 |
5 ns |
|
DDF |
高达64点 |
数据处理
|
FIR滤波器 |
高达64抽头 |
|
滤波器数 |
15个，用户可自定义 |
|
采样频率 |
100 MHz@14 bits |
|
降采样 |
50, 33, 25, 16.65, 14.28, 12.5 MHz... |
|
A扫描数据全记录 |
支持 |
|
A扫描数据点的最大数量 |
FMC模式8192点 |
|
FMC选项 |
支持 |
通讯
|
通讯链接 |
LAN (TCP协议，万兆以太网) |
|
有效超声数据传输效率 |
1 GB/s每64通道 |
系统
|
尺寸 |
454x233x395 mm |
|
重量 |
< 10 Kg |
|
通道数（配置） |
64/64;128/128;256/256可定制 |
|
温度传感器 |
有 |
|
开源SDK |
有(完整文档API) |
|
软件开发语言 |
C++，C#，LabVIEW，MATLAB |
|
操作系统 |
Windows，Linux |
|
AFM-API (高级API) |
包含TFM,实时采集成像(可选) |
|
编码器 |
4轴编码器接口 |

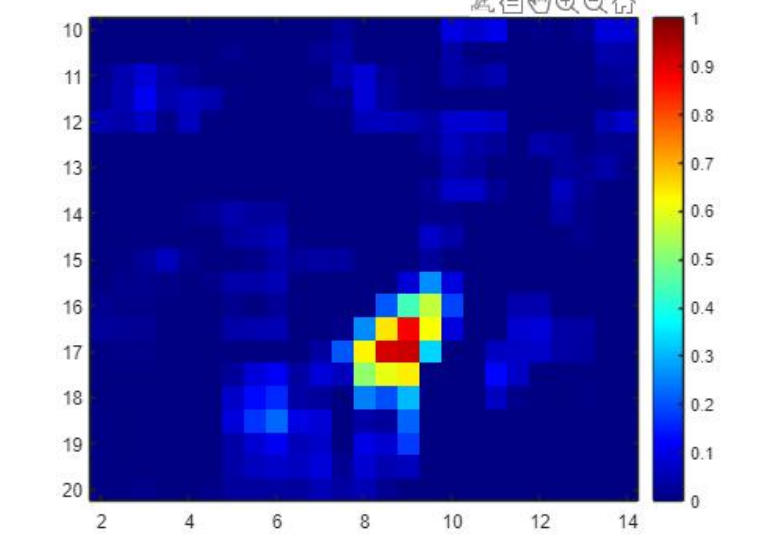

闭合裂缝线性阵列超声和非线性阵列超声成像对比研究（基于PIONEER MAX 64/64）

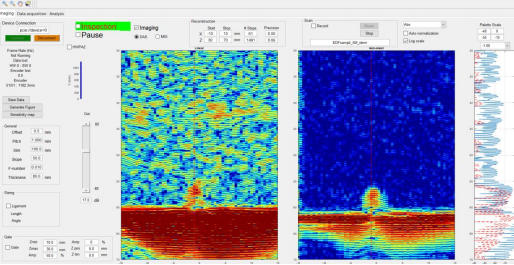

全聚焦超声三维成像（基于PIONEER MAX 64/64）
