支持目前市面主流的相控阵超声波仪器!

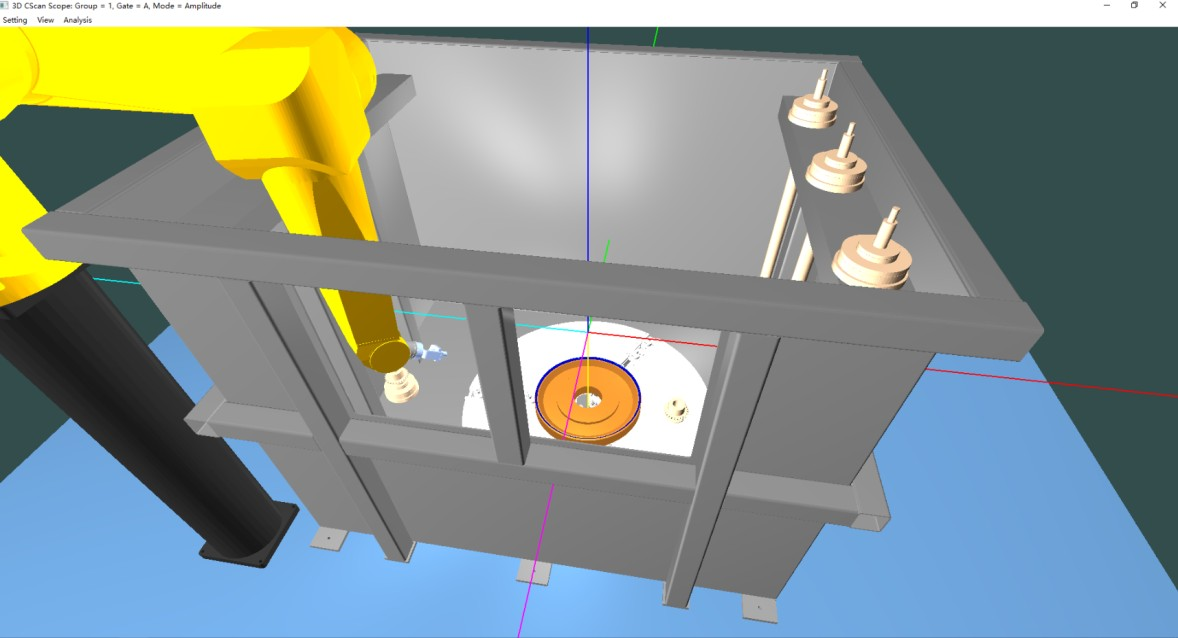

PASoft阵列超声成像软件是一款高度自动化的工业阵列超声成像软件。软件功能丰富，自动化程度高。可以配合常规的XYZ多轴扫查系统成像，也可兼容主流机械手实现自动化的阵列超声成像检测。

包括各种基础和前沿成像技术：

相控阵线扫 L-scan

相控阵扇扫 S-scan

全聚焦成像 TFM

平面波成像  PWI

相位相干成像 PCI

相位编码成像 CPI

PASoft具有如下功能：

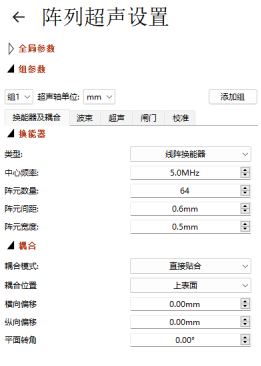

1.相控阵超声参数设置:用户可以生成、导入和导出相控阵超声参数的设置文件，以便于不同检测任务之间的参数共享和快速配置。
2.扫描范围和精度设置:用户可以根据具体需求设定扫描范围和扫描精度,以确保检测结果的准确性和可靠性。

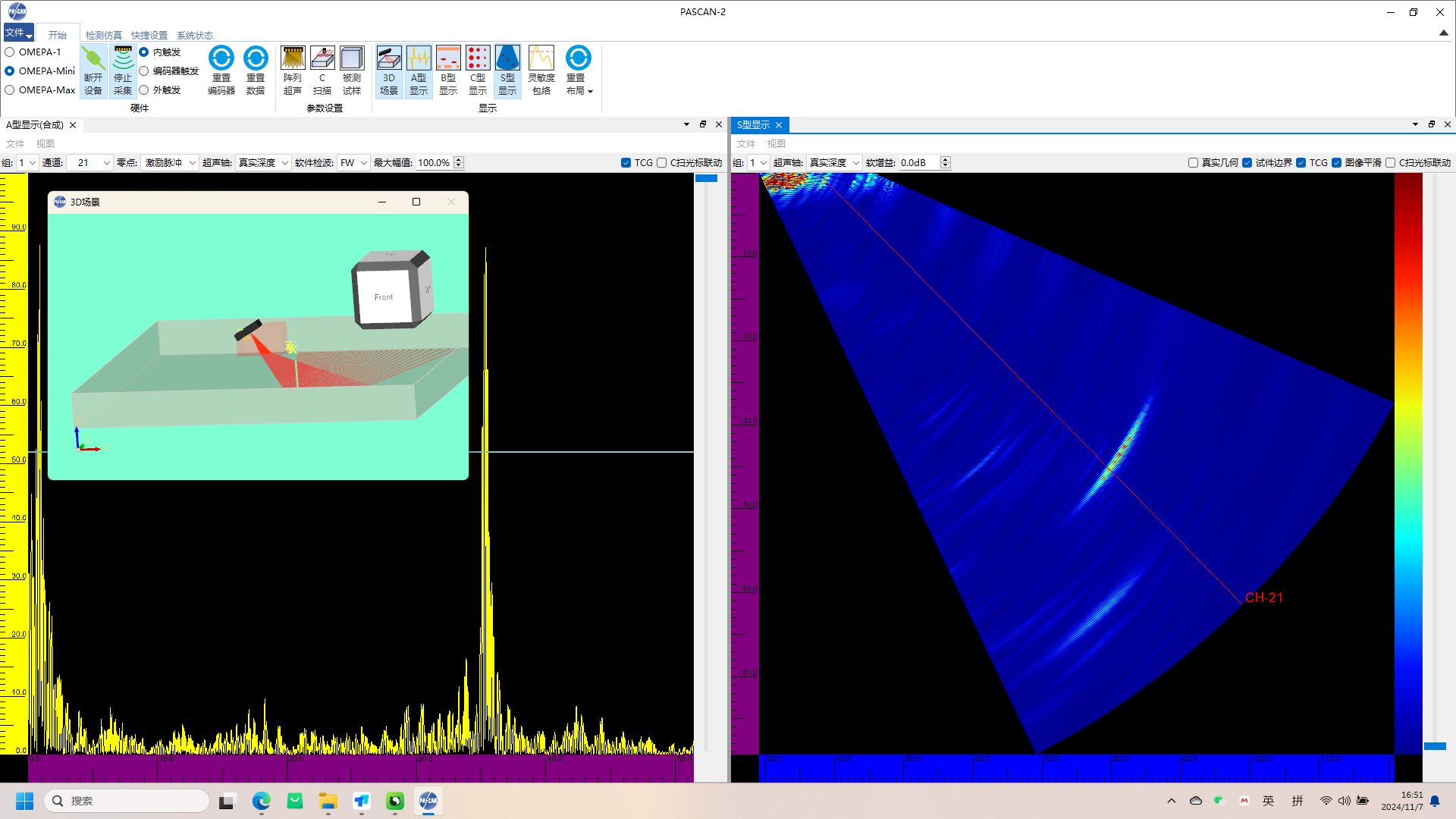

3.工件 3D 建模:软件支持工件的三维建模功能使用户能够创建详细的工件模型,用于后续的检测和分析。

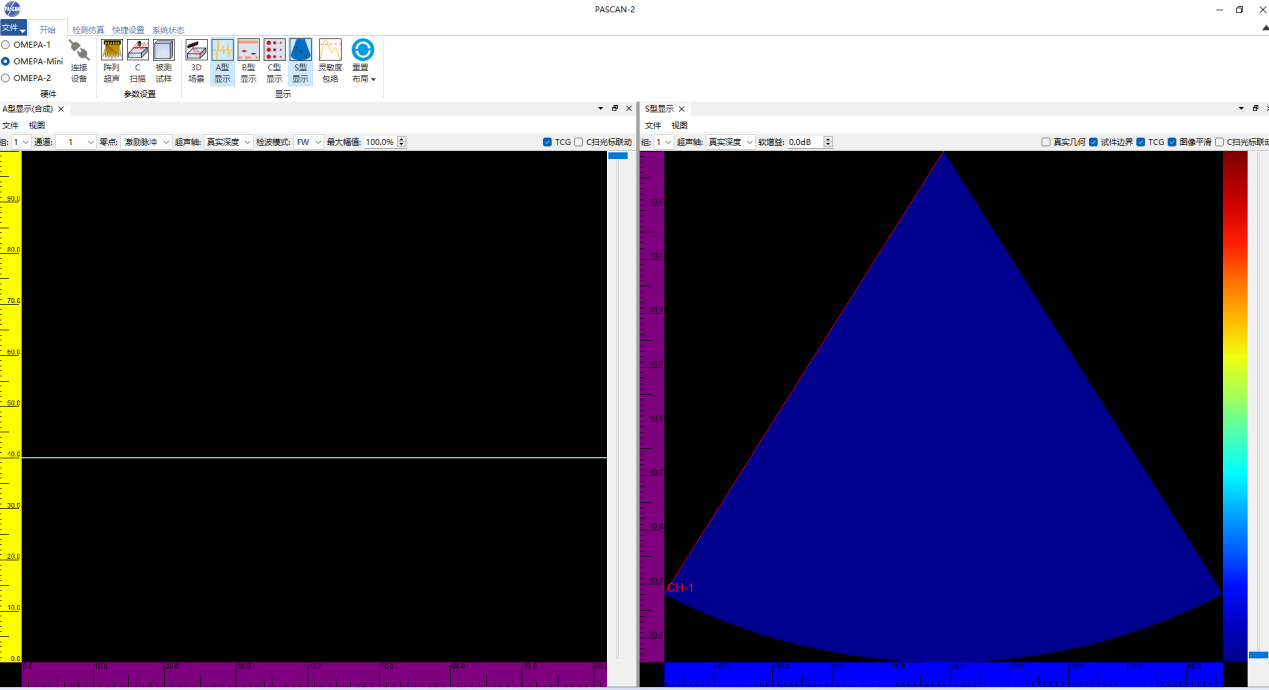

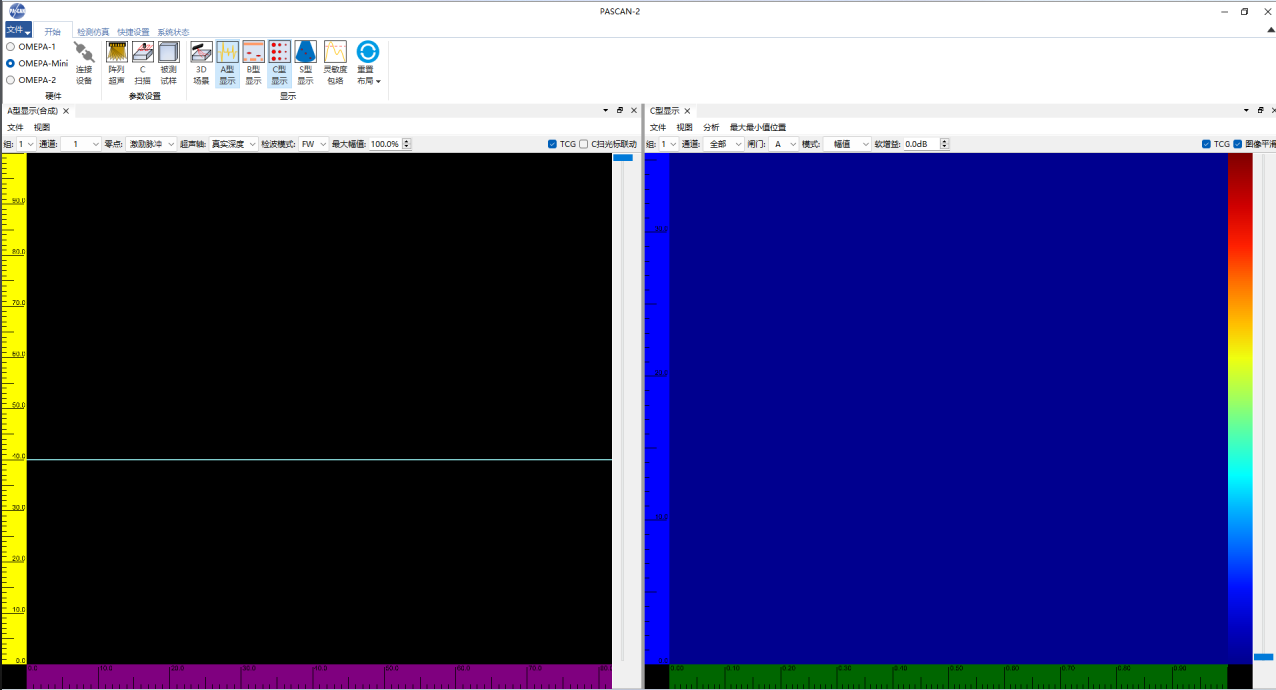

4.多种扫描显示模式:包括A 扫、B 扫、多闸门多个c扫以及s扫显示,这些模式可以帮助用户从不同角度和层次观察工件内部情况。
5.多闸门设置:软件允许用户设置界面波跟踪闸门多个成像闸门和底波监控闸门,以提高检测的灵敏度和准确性。
6.原始数据保存及加载:用户可以保存和加载原始数据，方便后续的数据处理和分析。
7.TCG 曲线校准功能:TCG(Time-Compensated Gai)曲线是一种深度补偿曲线，通过对A扫描回波幅变进行深度补偿,使得同一尺寸反射体回波幅度与其在被检材料中的实际位置一致。
8.简单超声相控阵声场仿真功能:软件提供简单的超声相控阵声场仿真功能,帮助用户在检测前对声场分布进行预测和优化。
9.数据分析模式:在分析模式下，软件支持闸门重新定位后的成像更新功能,无需重新扫查即可更新成像;此外，还支持局部重新扫描功能和C扫图象任意像素点A扫重现功能。
10.C扫描 3D 映射工件显示模式:通过C扫描技术软件可以将工件轮廓及内部缺陷以不同颜色显示出来，直观地展示检测结果。

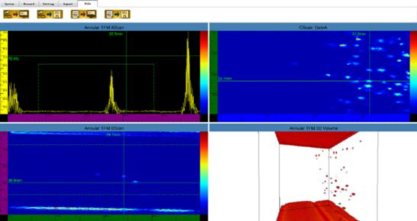

11.可选配环形阵列超声相控阵探头和TFM-Scan-3D 模块:这些配件可以实现全聚焦三维实时成像检测，进一步提升检测效率和精度。

12：可用于实验室阵列超声成像算法研究对比，水浸阵列超声成像系统集成

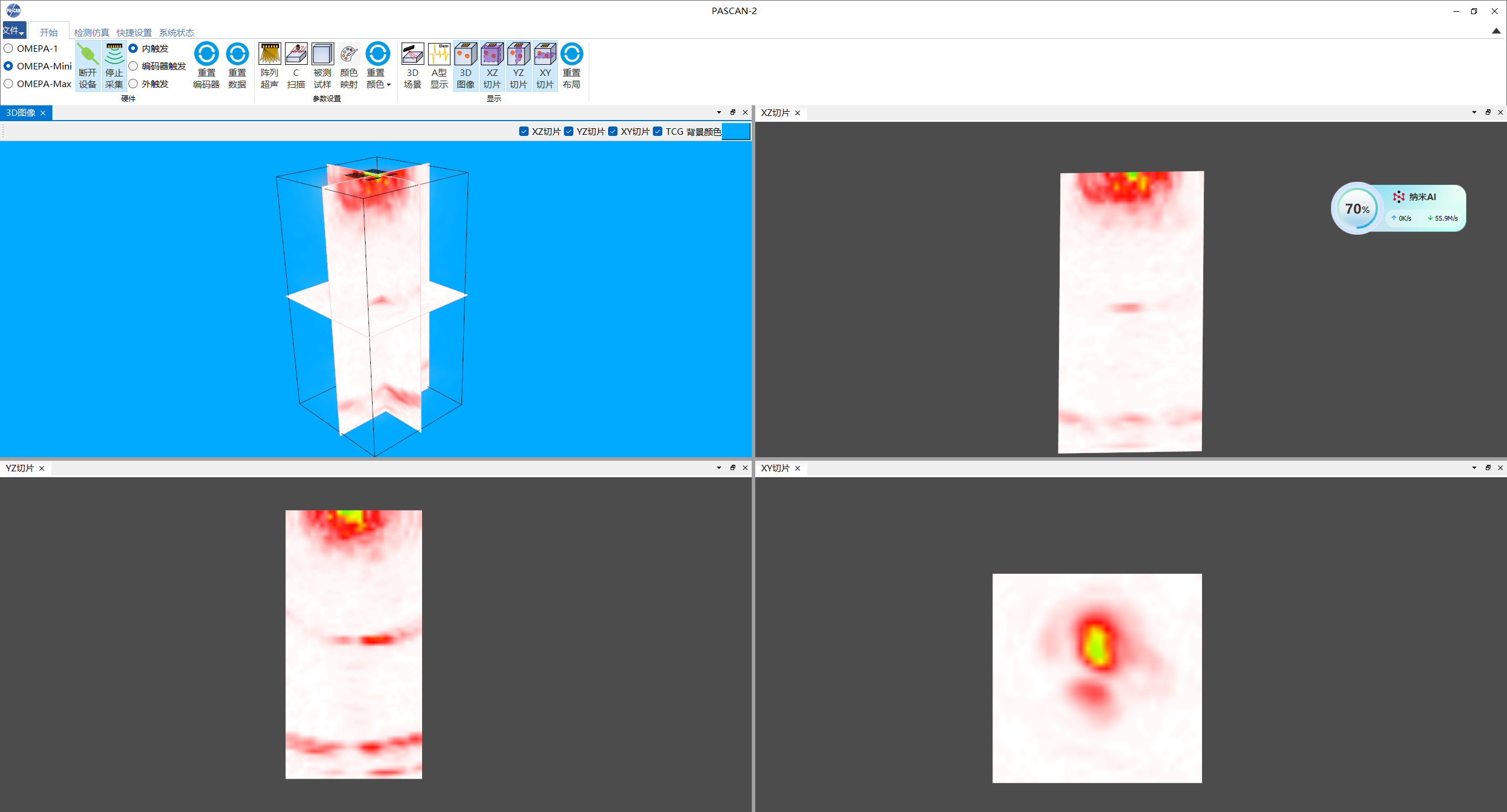

Figure 5： 全聚焦三维实时成像图
