描述：

通过超声检测仿真，可明确试样的超声传播特性，指导并优化超声检测工艺设计，显著提高超声检测效果。而在采用有限元等通用仿真工具进行超声检测仿真时，存在操作过于繁琐，技术门槛较高等局限性。为此开发超声仿真检测专用软件，可显著降低设计过程的经济成本和时间成本。

优势特性：

具备阵列超声、单通道超声、导波等检测模式；

有效频率仿真范围0.5MHz~10MHz；

阵列超声仿真支持阵元孔径数量≥128；

支持多波型模式、多反射模式等聚焦方案设置；

支持数值计算与半解析计算的仿真模式；

可设置平底孔、气孔及裂纹等类型缺陷；

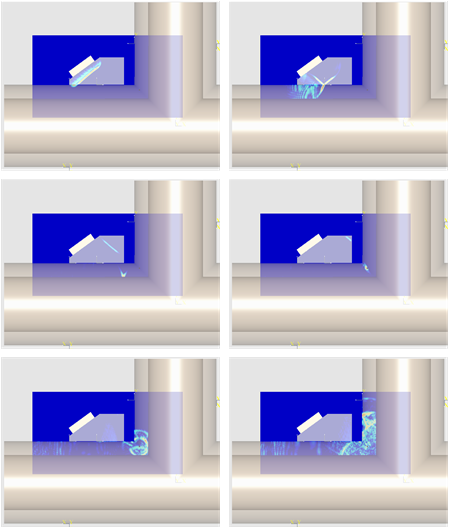

可模拟声波与缺陷的相互作用，并动态显示声场传播过程。

改进或创新点：

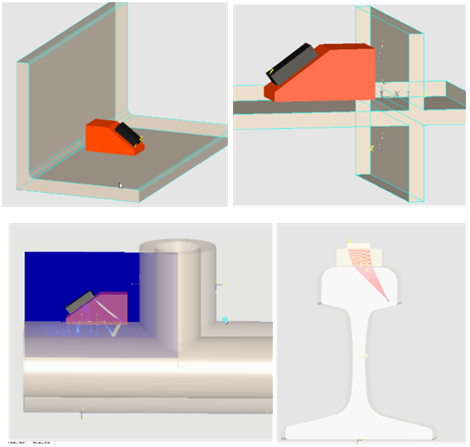

结合CAD三维建模引擎，可实现快速且准确的超声检测工艺建模；

预置典型楔块、试样、换能器等几何模型，并支持用户对形状和材料的自定义；

仿真过程模拟声波反射、衍射以及波型转换等实际存在的声学情形；

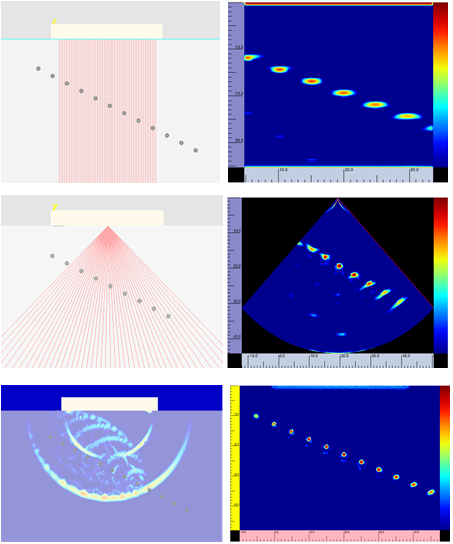

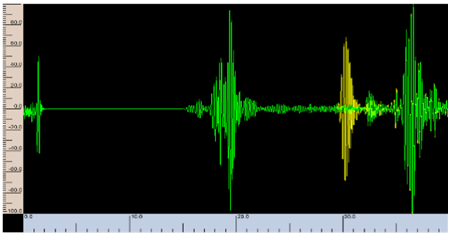

可完整获取超声全波数据，并支持S扫成像、全聚焦成像、平面波成像等多种后处理成像方法

支持仿真区域的边界匹配吸收层和楔块吸收层的设置；

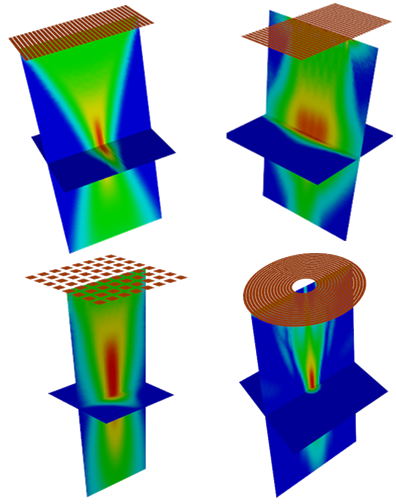

可实现超声检测声场分布仿真，定量对声场特性进行评价。

典型应用：

焊接区域、多层粘接、复杂曲面等试样的超声检测方案验证；

超声检测工艺参数设计及优化；

被测试样中超声传播机理分析和特性研究。

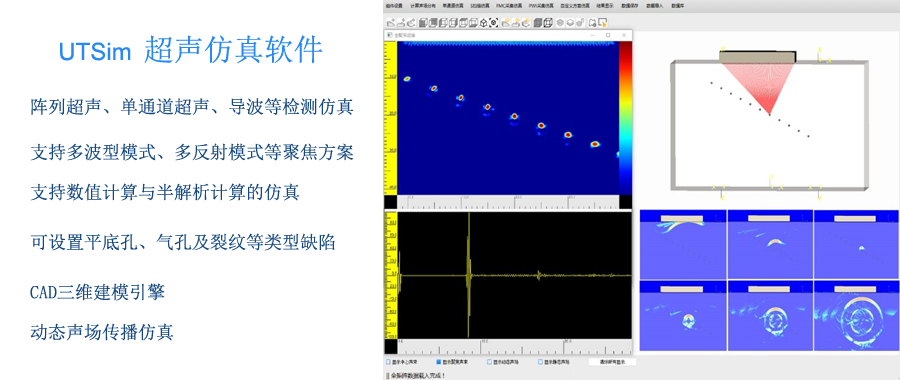

主界面
