空气耦合超声C扫描检测系统 AIRSCAN+

空气耦合超声无损检测技术是一种非接触式免耦合剂的超声无损检测术,AIRSCAN+系列空气耦合超声成像检测系统是由TECLAB公司研制的用于复合材料脱粘/缺陷检测和锂电池电解液不均检测的专用设备。

AIRSCAN+系统起步具有双通道配置。可以同时激励两对空气耦合超声换能器工作。当仅使用单通道进行扫查成像检测时；用户还随时备用应急备用通道。针对大厚度高衰减材料的检测；系统提供LFM线性调频脉冲压缩技术和小波变换降噪等特有技术，可大幅提高穿透能力和信噪比。主机采用模块化设计，用户可以根据需求灵活的增加或减少通道数，同时降低维护成本。

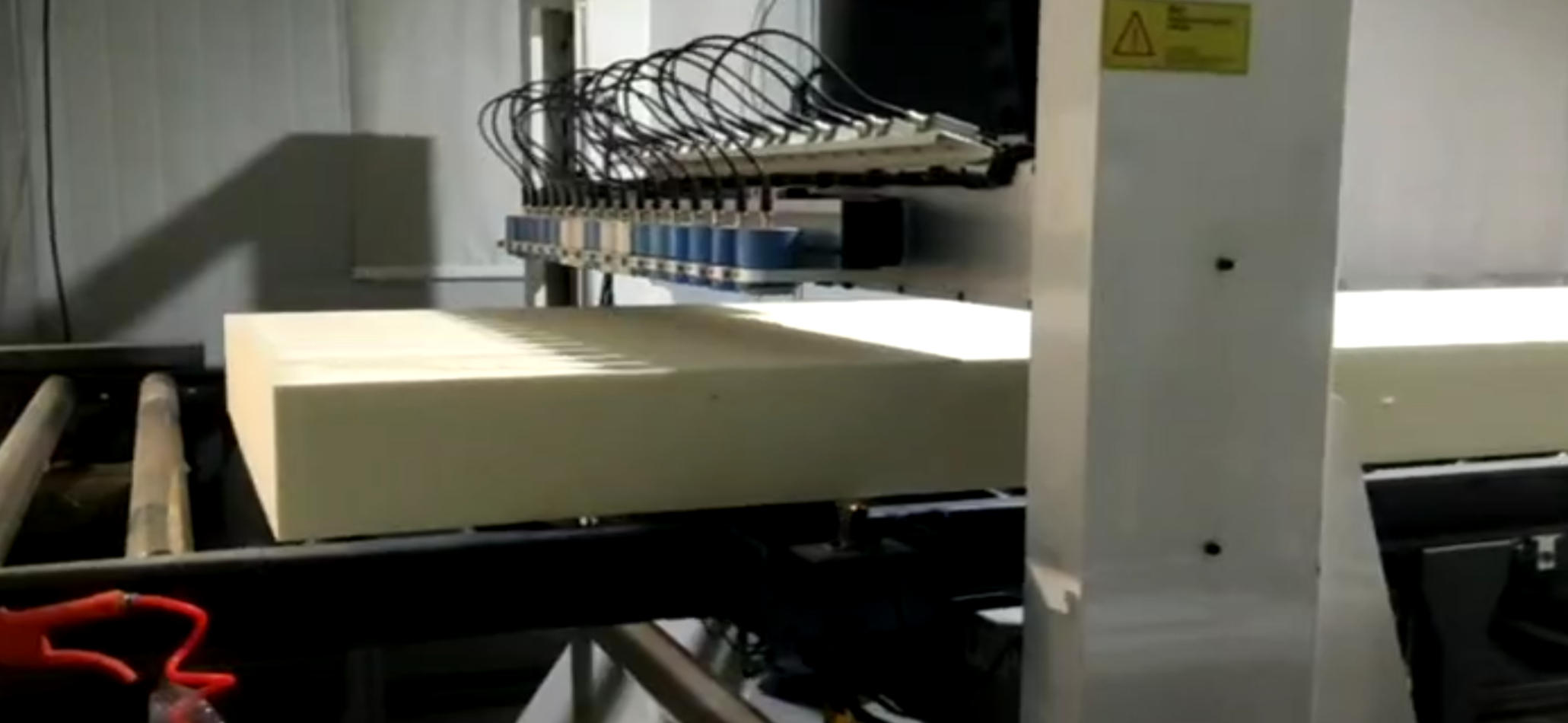

AIRSCAN+空气耦合超声成像检测系统做为一套交钥匙检测系统。可以更加用户的需求定制XY双轴；XYZ三轴或者更多轴的扫查系统。还可以定制为机械臂控制的曲面检测系统。

铝蜂窝脱粘缺陷空气耦合超声成像结果

；

碳纤维内部脱粘人工缺陷空气耦合超声成像结果

刀片电池内部电解液分布不均空气耦合超声成像结果

AIRSCAN+空气耦合超声成像检测系统适用于：

碳纤维复合材料脱粘及内部缺陷成像检测
蜂窝/三明治结构的脱粘缺陷成像检测
锂电池内部电解液不均成像检测
木材内部缺陷成像检测
混凝土岩石内部缺陷成像检测
……

通道数	2, 单机最高可扩展至16通道
激励	400 Vpp 或200V 方波，可硬件切换
激励波形	方波，方波脉冲串，CHIRP信号和脉冲压缩激励
脉冲串个数	1 -20
重复频率	最大1 KHz @ 200 KHz激励
接收带宽	5 kHz-2 MHz（可定制更高频段）
接收灵敏度	14 bits
采样频率	最高可达25 MHz（可定制100 MHz）
最大A波大小	16000个点
接收增益	0 dB – 50 dB
前置放大增益	0 dB, 30 dB, 60 dB
高通滤波	无滤波，1 KHz, 100 KHz，250 KHz
低通滤波	无滤波，250 KHz ,1 MHz, 2 MHz
数据通讯	1 GB/s网口
编码器接口	支持XYZ三轴编码器
触发类型	内触发，外触发和时间触发
工作模式	一发一收和自发自收模式，可硬件切换
扫查范围	XY:500 mm x 500 mm 多轴扫查系统（根据需求定制）机械臂扫查系统（根据需求定制）
