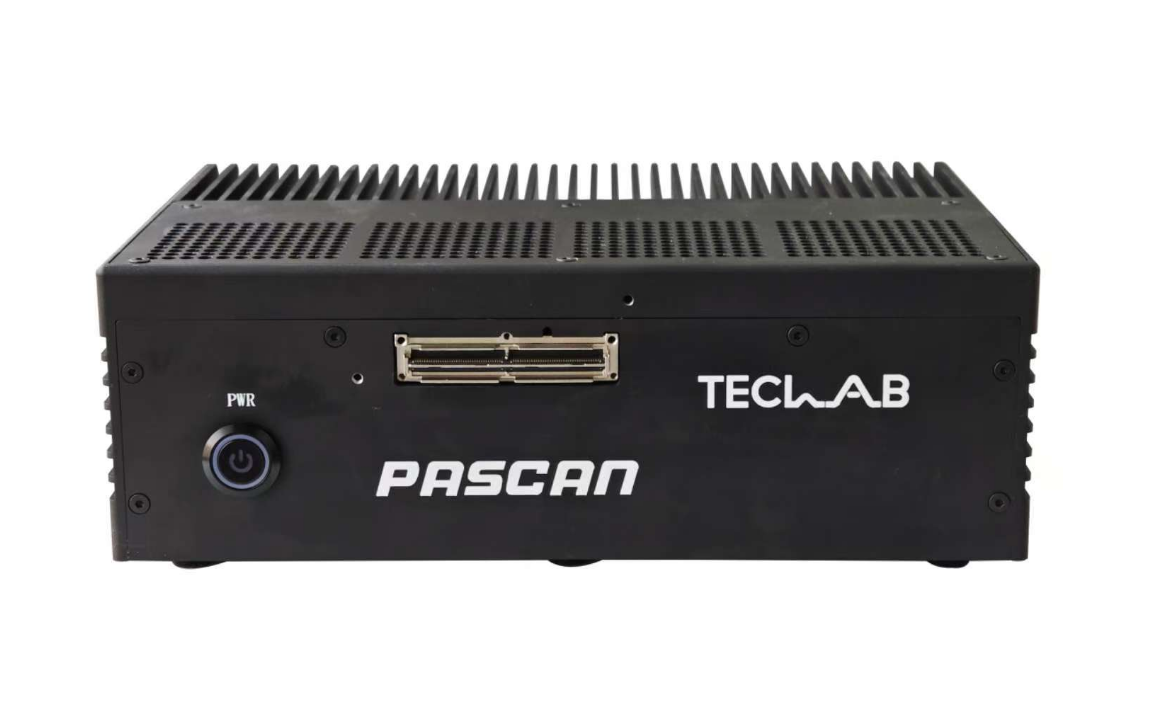

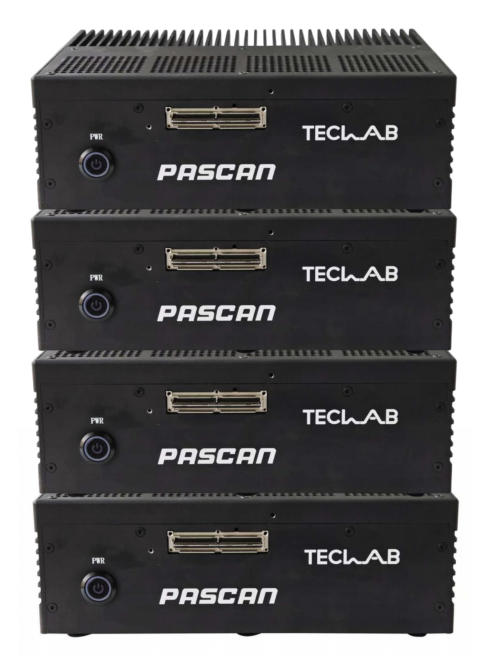

阵列超声检测系统 PASCAN
分享
描述
技术参数
|
|

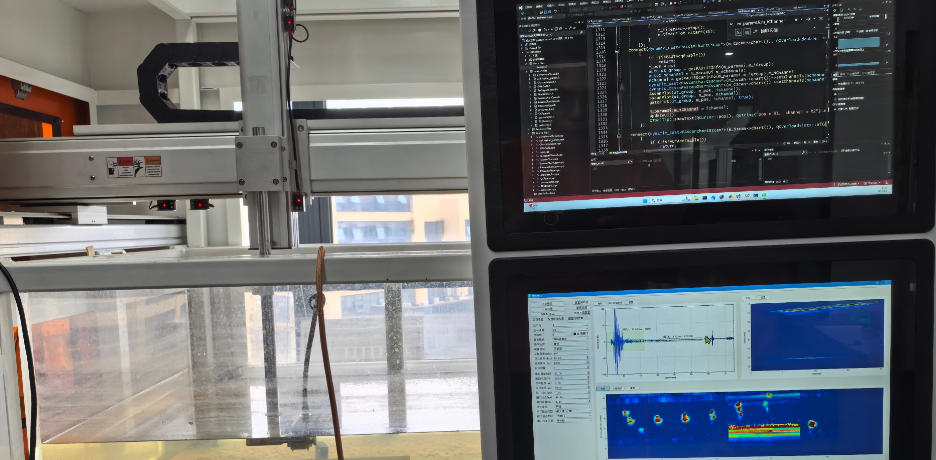

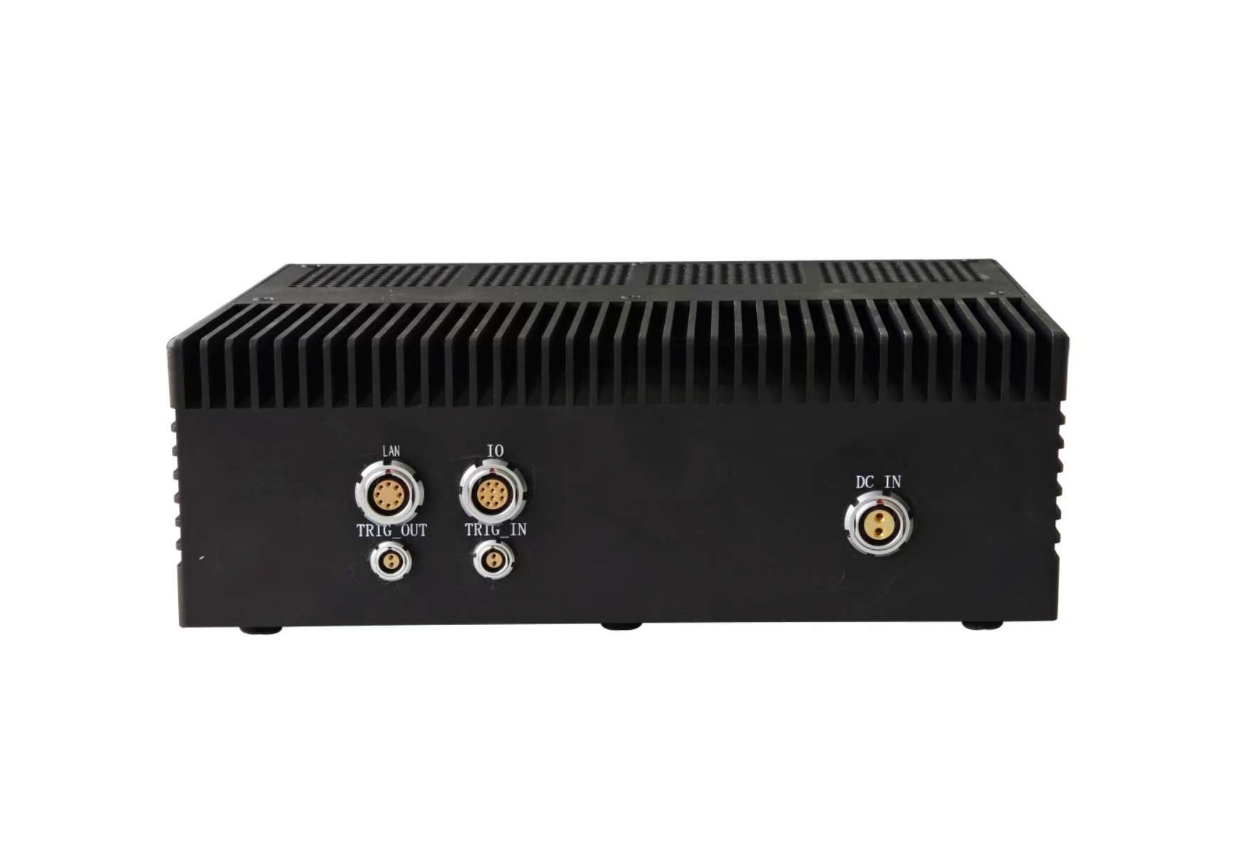

PASCAN阵列超声检测系统是由TECLAB公司最新研发的阵列式超声检测模块组成。 支持用户二次开发和系统集成。标准配置为32/128，其他配置可根据用户需求定制。支持相控阵超声成像，全聚焦超声成像。可以连接128通道传感器实现阵列线性扫查成像，最新双极性激励方式实现更高的穿透性和信噪比。配合相应的扫查系统和PASCAN2软件可以实现水浸相控阵C扫描成像检测，超声TFM全聚焦成像检测，超声PWI快速全聚焦成像，超声PCI相位相干成像检测。 |
常见应用场景有：
· 阵列式超声换能器测试
· 汽车行业水冷板C扫描成像检测系统集成
· 航空航天棒材检测系统集成
· 科研用超声高级成像算法开发
· 铁路行业实心轴超声检测系统集成
· 石油天然气环焊缝超声检测系统集成
系统模块支持C++，C#，MATLAB等软件开发，可运行于Windows操作系统环境。
提供SDK软件开发包用于二次开发和系统集成，也可选配TECLAB公司研发的PASCAN2 系统成像分析软件。
|

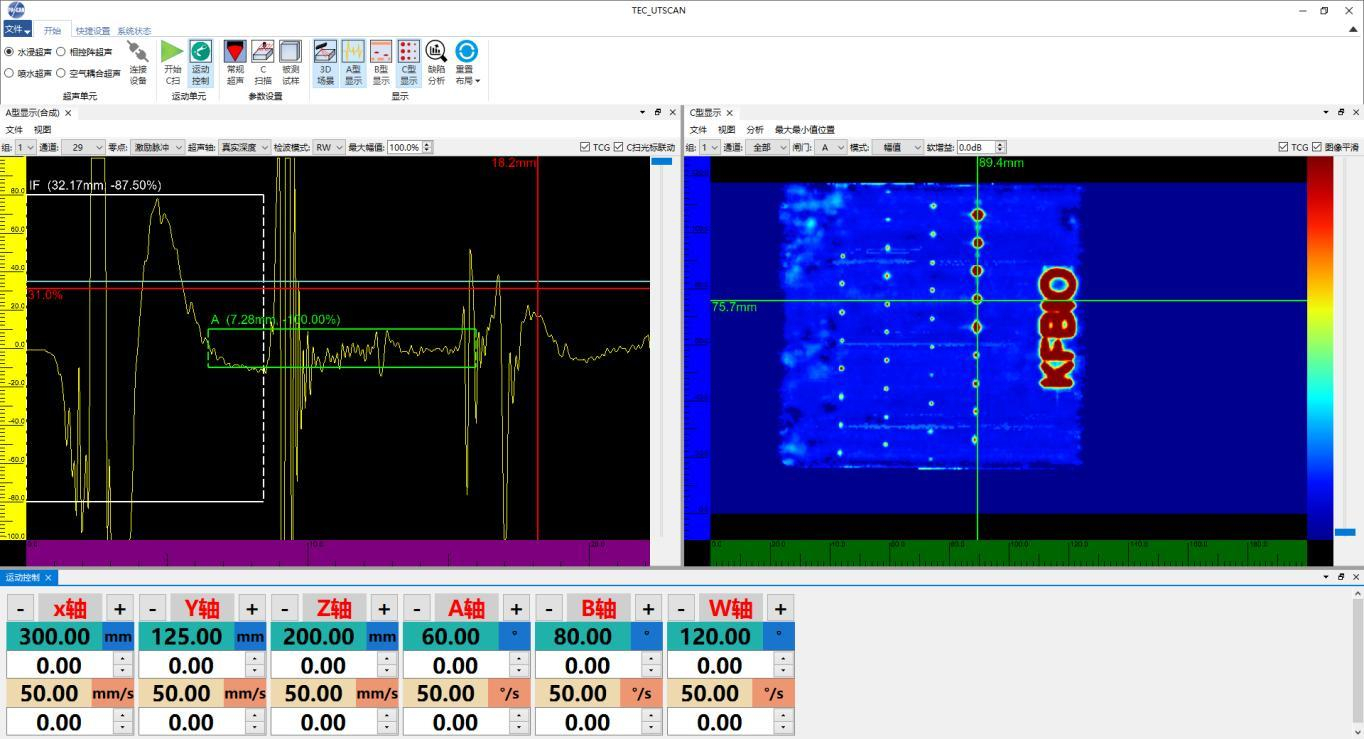

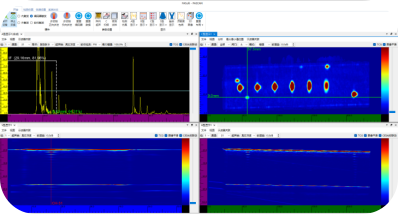

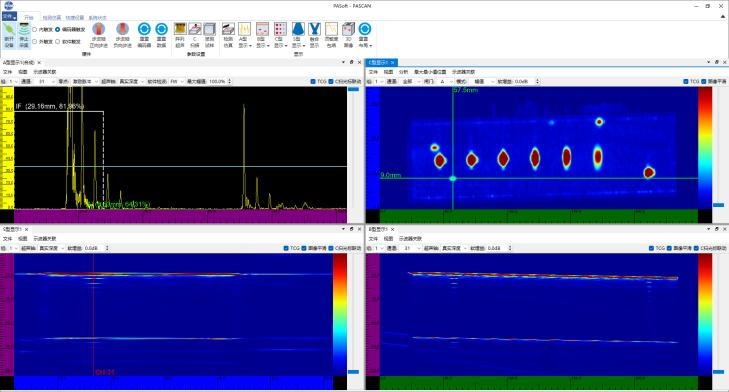

PASCAN2成像软件 |

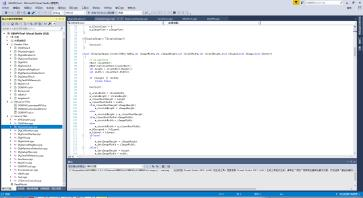

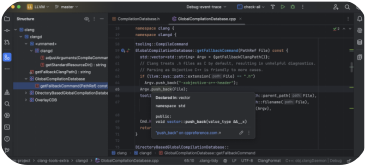

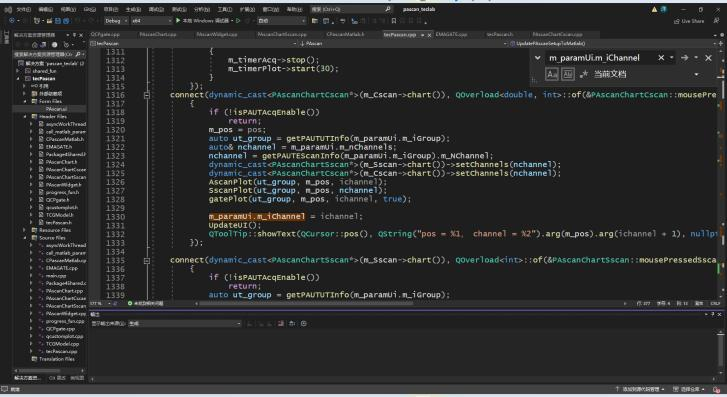

SDK二次开发包 |
|
激励电压 |

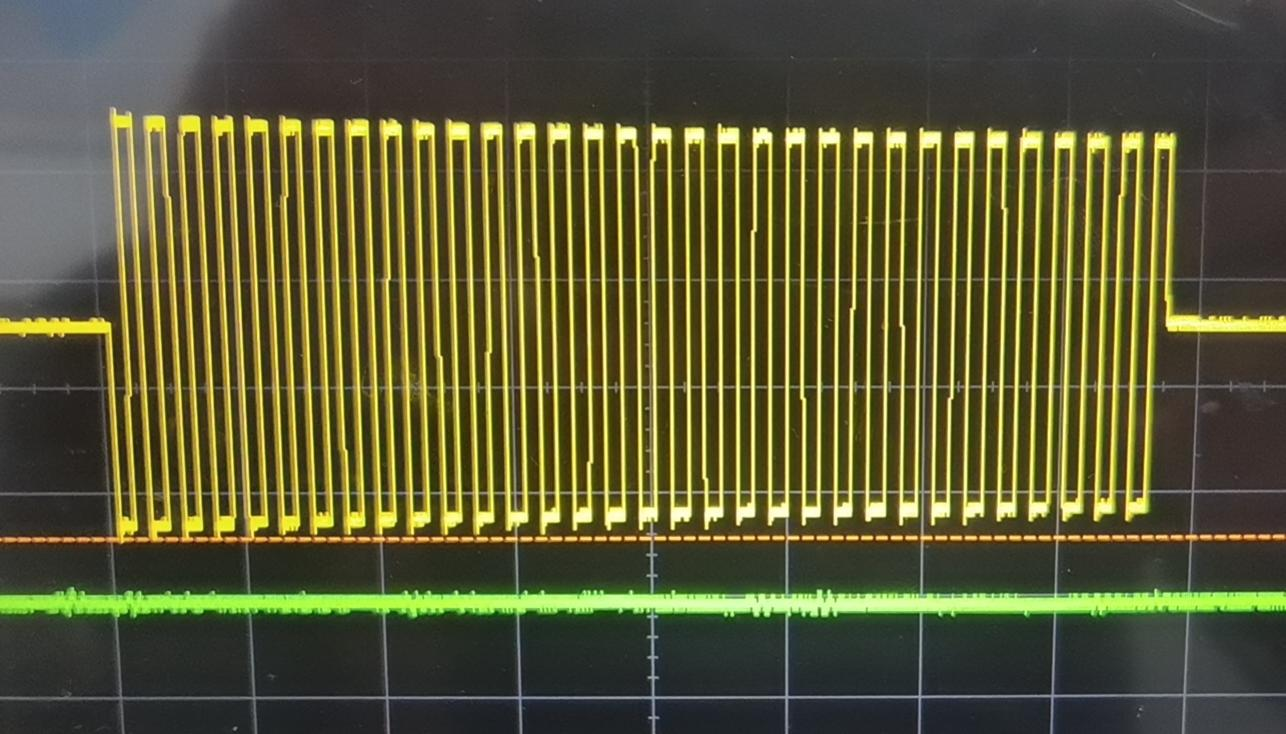

±10V-±100V可调 双极性方波激励 最高8个脉冲串/通道 |
|
数字化能力 |
最高100 MSPS |
| 接收带宽 | 0.5-20 MHz |
| 采样 | 16bits |
| PRF | 20 KHz |
| 通道数 | 32/128（可定制） |
| 接收增益 | -20 - 80 dB |
| 成像 | 实时 B 扫， C 扫 |
| 发射延时精度 | 1 ns |
| 二次开发 | C++、C#，提供案例软件源代码，其他可选 |
| 滤波器 | 支持16组33阶PIR，可编程 |
| 自检功能 | 支持 |
| A扫最大长度 | 256K点 |
| 操作环境 | 温度： -40 至 60℃ |
| 存放温度 | 温度： -10 至 50 ℃ |
| 实时数据压缩 | 1-255倍可选 |
| 湿度 | 0-95%无凝露 |
| 平滑处理 | 数字化 |
| 封装尺寸 | 305*245*59.5mm（如有变化恕不另行通知） |
| 支持模式 |
32并行P/R工作模式 32/128相控阵 全矩阵聚焦成像方式 |
| 重量 | ＜3.5KG |
| 支持5G无线热点传输，无线传输距离：≥100米 |
*部分参数根据可能因为更新或定制产生变化， 恕不另行通知
