超声共振材料表征系统 RUS
分享
描述
技术规格
超声共振材料表征系统功能特色：
1.仅需单块样品即可实现高Qm值压电晶体所有弹性和压电常数的表征
2.可实现压电晶体材料参数表征
3.仅需单块样品即可实现合金、岩石等弹性体所有弹性常数的高精度表征
4.可进行高温RUS测试，实现高温环境下待测样品材料参数的表征
5.可实现金属部件内部缺陷无损检测(ASTM International Standard E2001-18)
6.软硬件操作便捷
7.软件功能丰富，用户界面友好，预置多种材料的材料参数
|
一体化 |

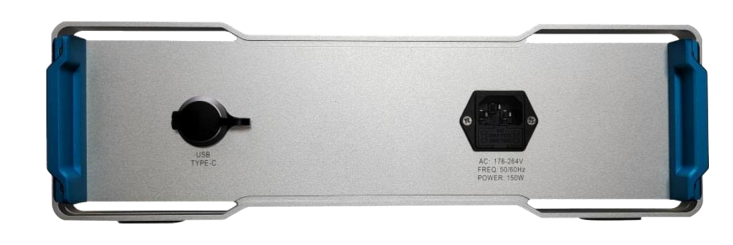

主机尺寸：（高×宽×深）＜120 mm × 370 mm × 380 mm 主机实现扫频信号发生、功率放大、前置放大、数据采集、锁相放大功能的集成 |
|
测试带宽 |
10 kHz~4 MHz |
|
频率精度 |
0.01% |
|
扫频信号最大输出 |
90 Vp-p @ 1 MHz |
|
扫频信号输出可调范围 |
0~24dB |
|
ADC |
12-Bit 40 MSPS |
|
DAC |
12-Bit 125 MSPS |
|
前置放大器输入电压噪声 |
6 nV/√Hz @ 100 kHz |
|
前置放大器增益可调范围 |
12~60 dB |
|
频点扫频时长 |
可设置：5ms、10ms、20ms、40ms、80ms、100ms |
|
发射与接收换能器中心频率 |
10 MHz |
|
发射与接收换能器 -6dB 带宽 |
60% |
|
测试温度范围 |
0℃~40℃ |
|
功耗 |
<150 W（176~264 VAC，47~63 Hz） |
|
正演软件可计算长方体样品谐振频率的材料类型 |
各向同性、立方晶系、三方晶系、四方晶系、六方晶系、正交晶系 |
|
反演软件可表征弹性材料（所有弹性常数）类型 |
各向同性、立方晶系、三方晶系、四方晶系、六方晶系、正交晶系 |
|
反演软件可表征压电晶体（所有弹性和压电应力常数）点群对称性 |
6mm、4mm、mm2、32、3m、422 |
