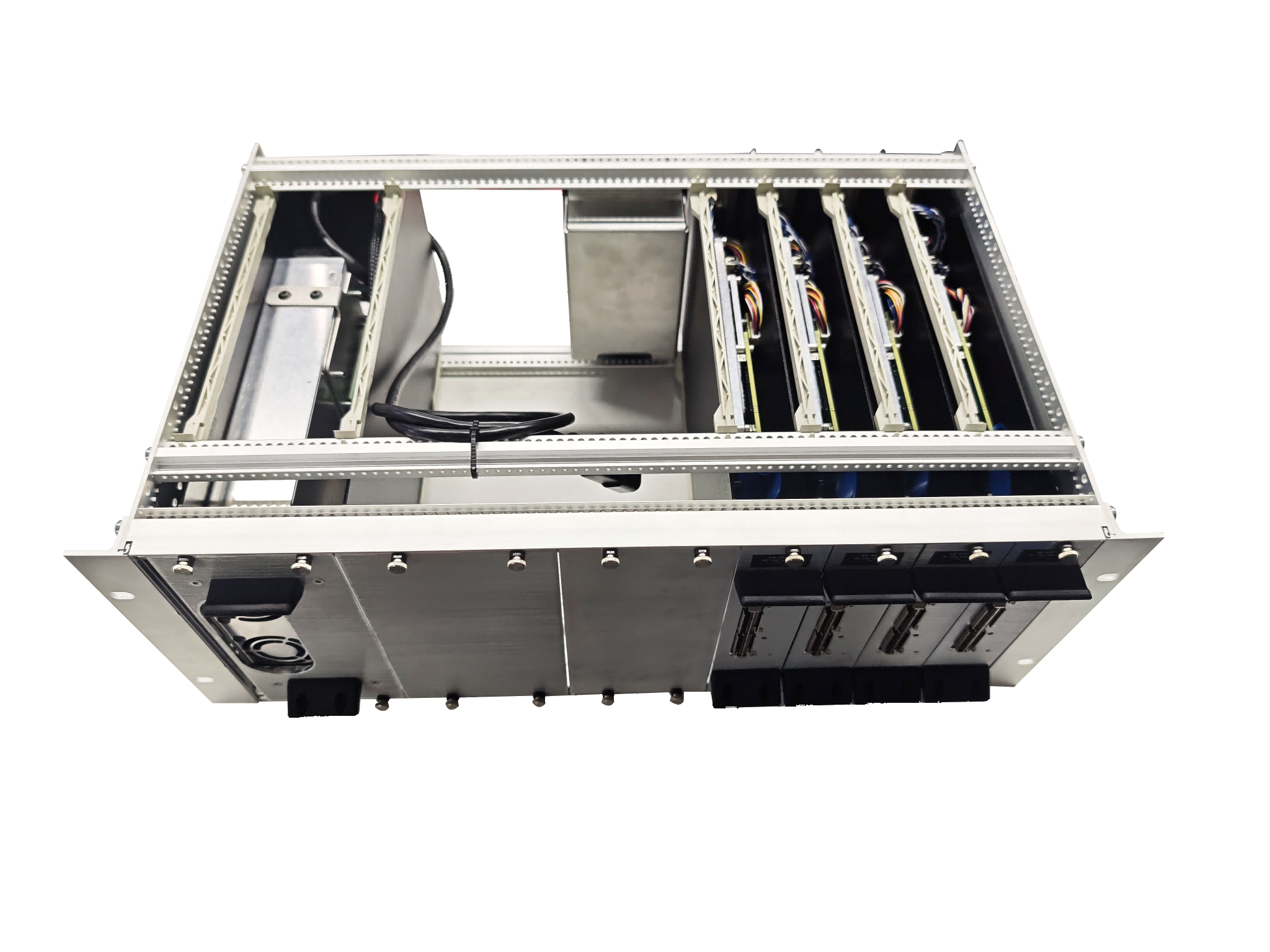

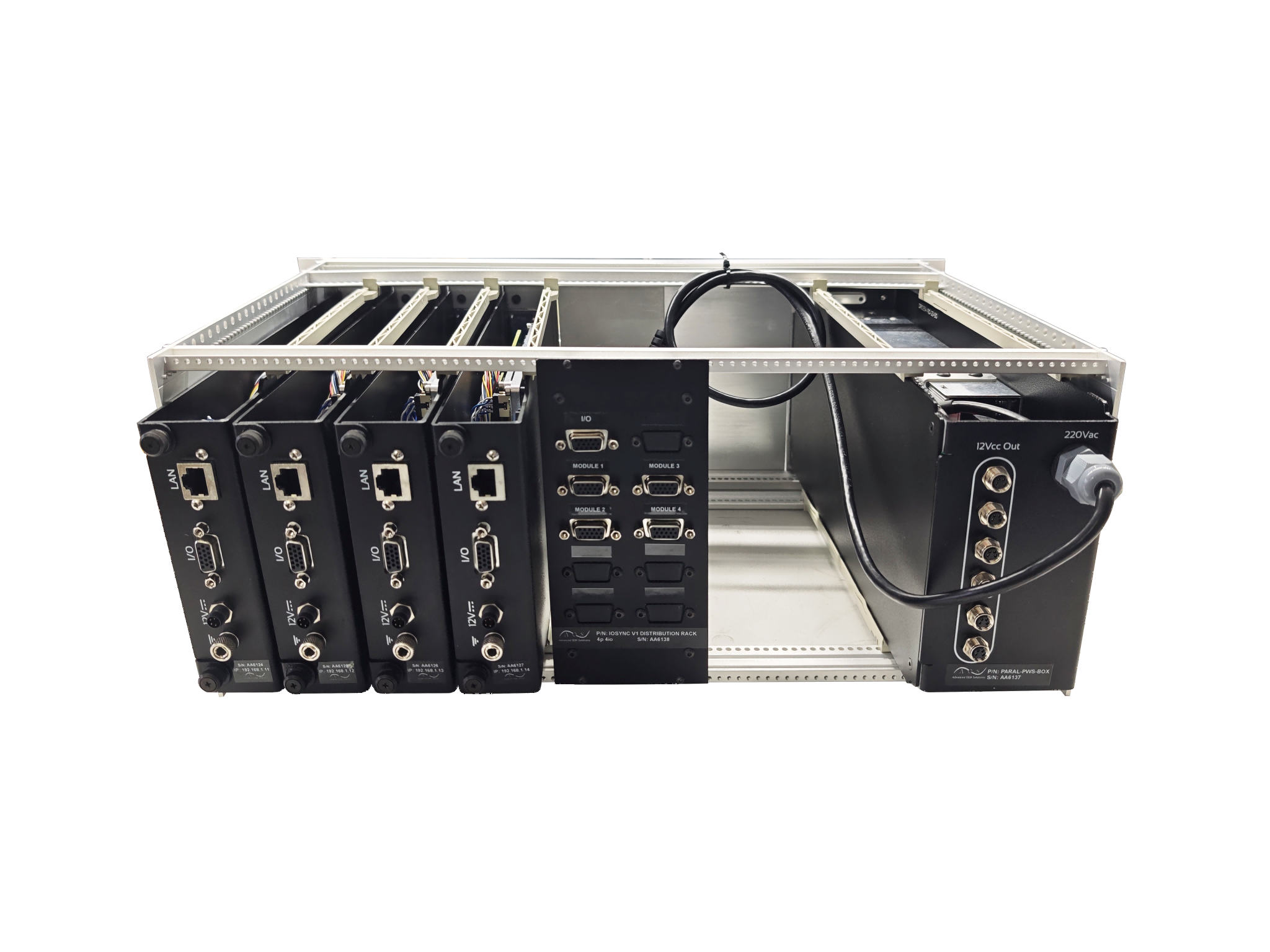

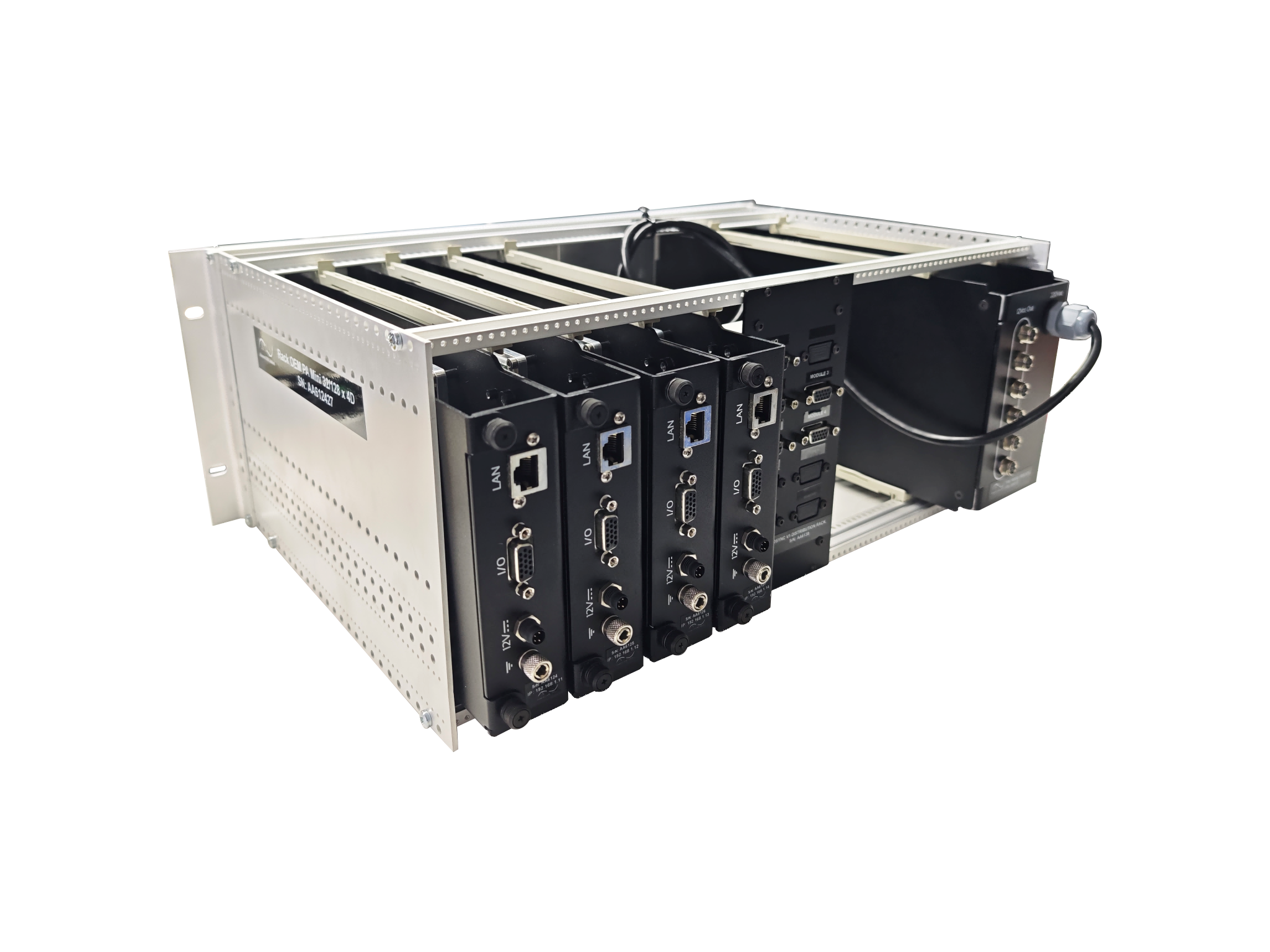

RACK PA MINI是一款可以支持多块相控阵板卡同步工作的工业超声相控阵检测集成模块。

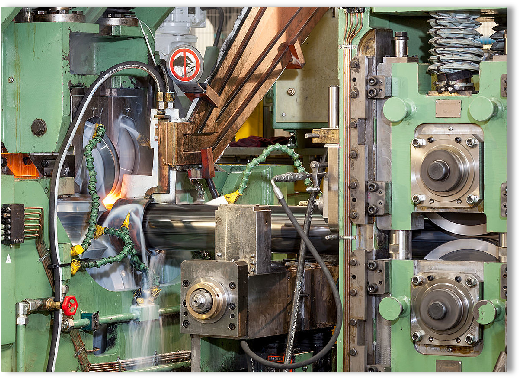

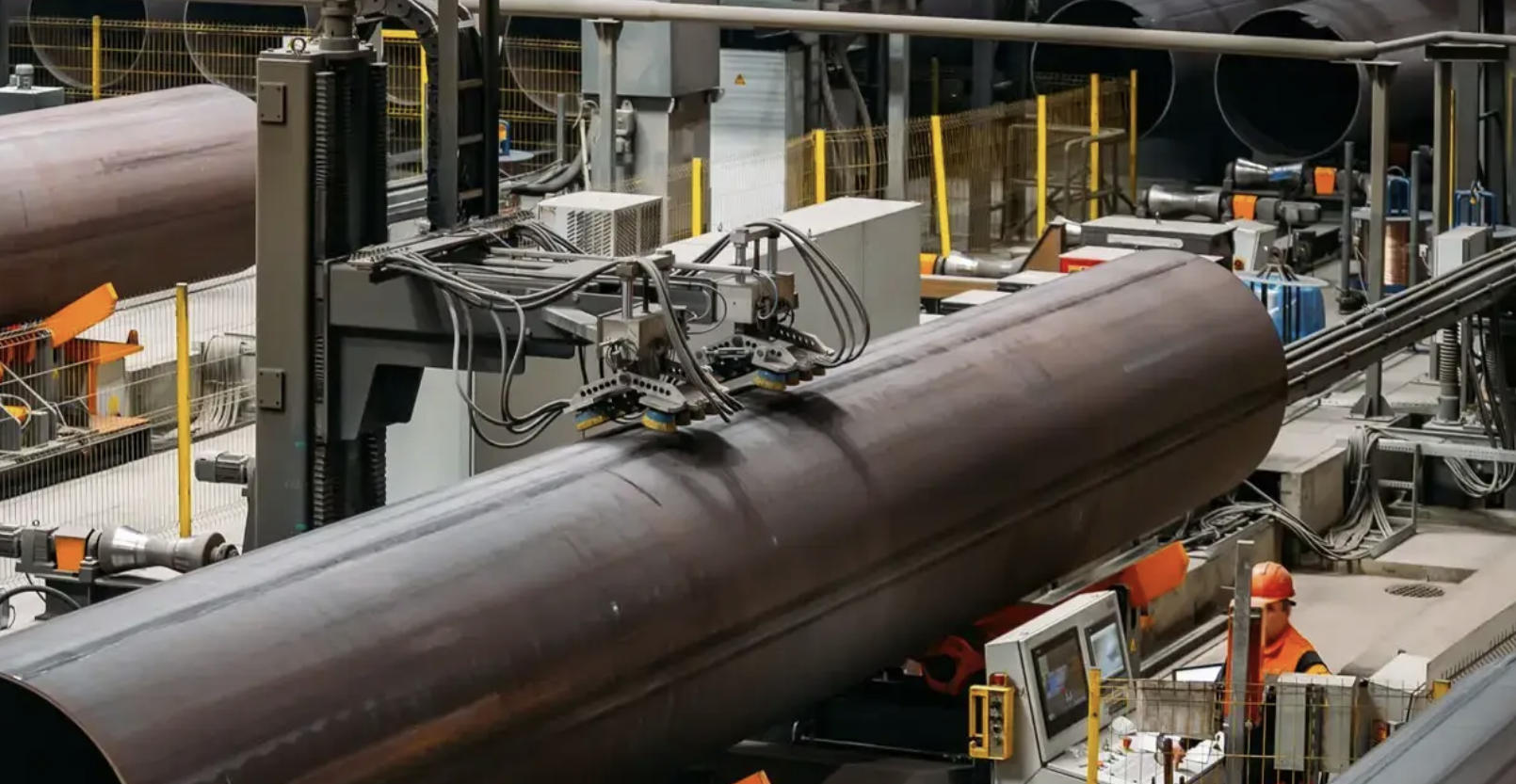

特别适用于钢厂的管棒板等在线自动化超声探伤系统集成和开发。单机可4到8块相控阵板卡。

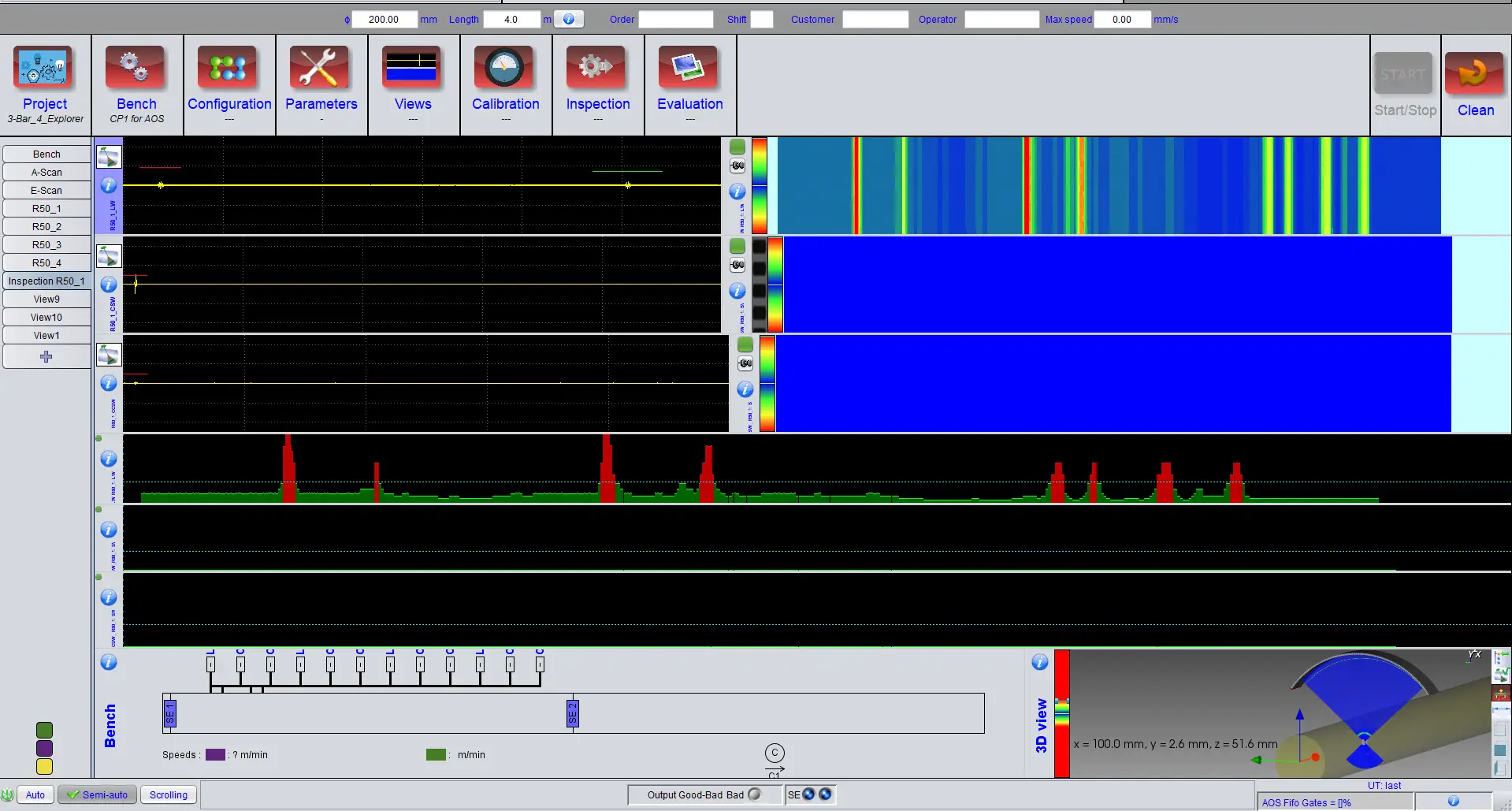

配合FASTVIEW工业超声探伤软件系统可以轻松实现超声大系统集成开发！
| 通道配置 | N X 16/128 或 N X 64/128 |
| 激励 |
100 V 负方波 |
| 数据吞吐 | 100 MB/s |
| 通讯 | LAN 千兆 |
| 脉宽 | 30 - 1000 ns |
| 发射延时 | 0 - 40 us |
| 发射延时精度 | 4 ns |
| 最大PRF | 20 kHz |
| 采样 | 100 MHz@14 bits |
| 增益范围 | 110 dB |
| 接收带宽 |
300 kHz - 20 MHz |
| 接收延时范围 | 0 - 40 us@100 MHz采样 |
| 接收延时精度 | 5 ns |
| DDF | 支持 |
| 滤波器 | FIR滤波 |
| 闸门 | 4个 |
| 二次开发语言 | C++/C#/MATLAB等 |
| 全矩阵采集 | 支持 |
| 编码器 | XY双轴 |

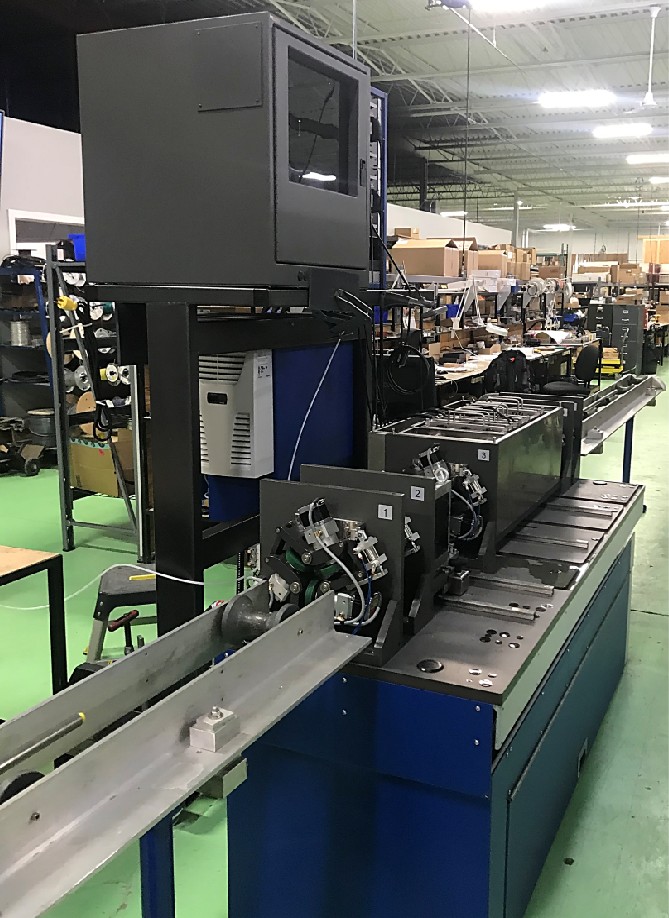

棒材检测系统（基于RACK PA MINI 32/128 X 12 ）
