单通道超声集成模块UT-BOX
分享
描述
技术参数

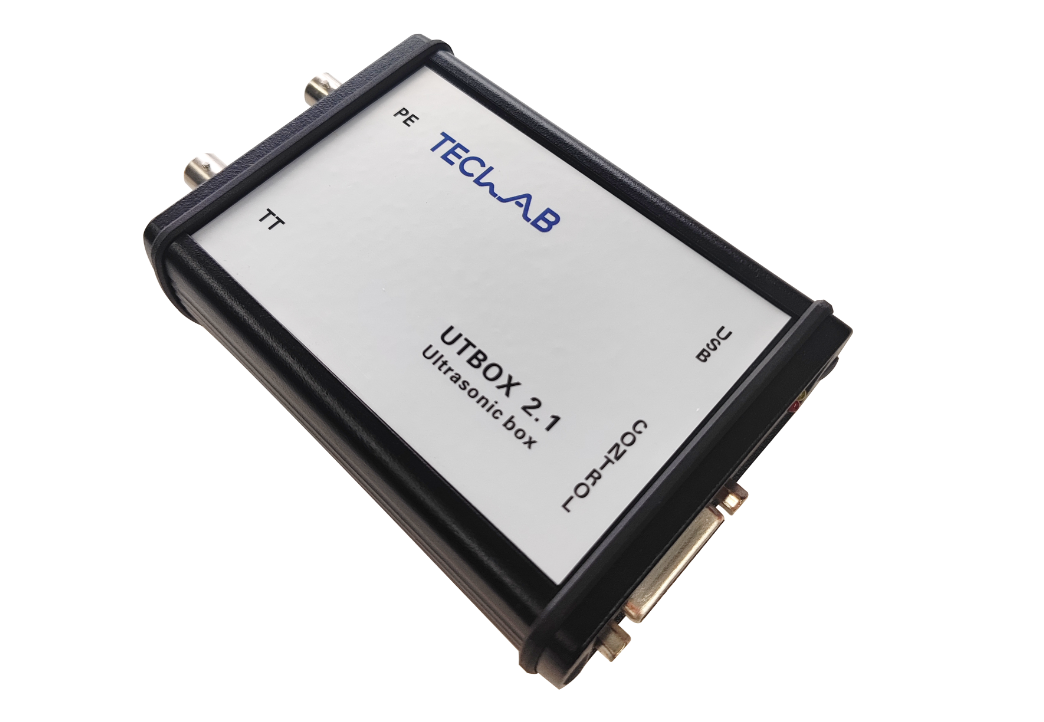

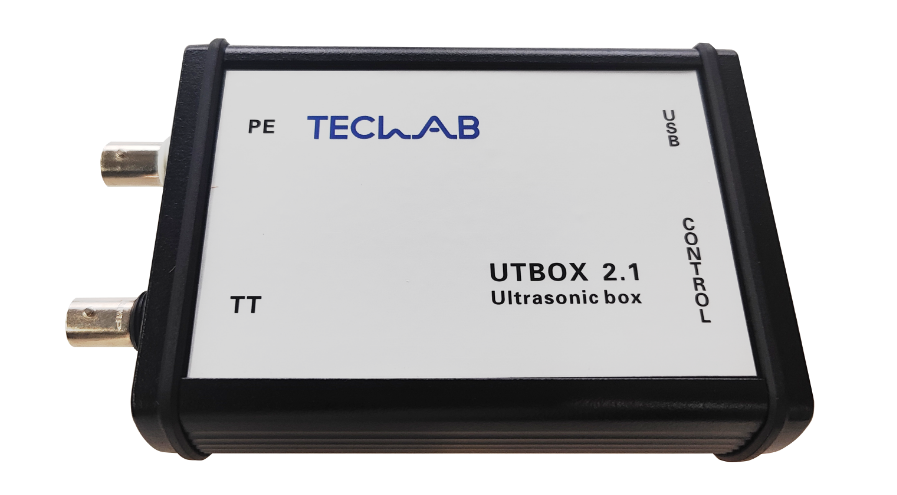

UT-BOX是一个完整的超声波检测设备,不仅适用于所有的超声波测量,同时还可以借助大量额外的数字输入/输出和内部处理器实现更复杂的设备控制。
UT-BOX可以与多路复用器或扫描仪等设备协同工作。
UT-BOX内含一个发射端和一个接收端。
技术参数：
|
脉冲电压 |
0V至360V（正脉冲） |
|
工作模式 |
PE或TT可切换 |
|
接收带宽 |
0.5 MHz-25 MHz（-3 dB） |
|
输入阻抗 |
50欧姆 |
|
采样 |
最大100 MHz采样频率，8位采样 |
|
输入放大器增益 |
-31 dB至65dB（步长0.5dB） |
|
可切换前置放大器 |
+ 24dB |
|
可切换衰减器 |
-20 dB |
|
输出阻抗 |
50 欧姆 |
|
PRF |
可设置 |
|
通讯接口 |
USB-DB15接口 |
|
可切换滤波器（-3 dB） |
0.5-6MHz，0.5-10MHz，0.5-15MHz，0.5-25MHz，1-6MHz， 1-10MHz，1-15MHz，1-25MHz，2-6MHz，2-10MHz，2-15MHz，2-25MHz， 4-6MHz，4-10MHz，4-15MHz，4-25MHz |
