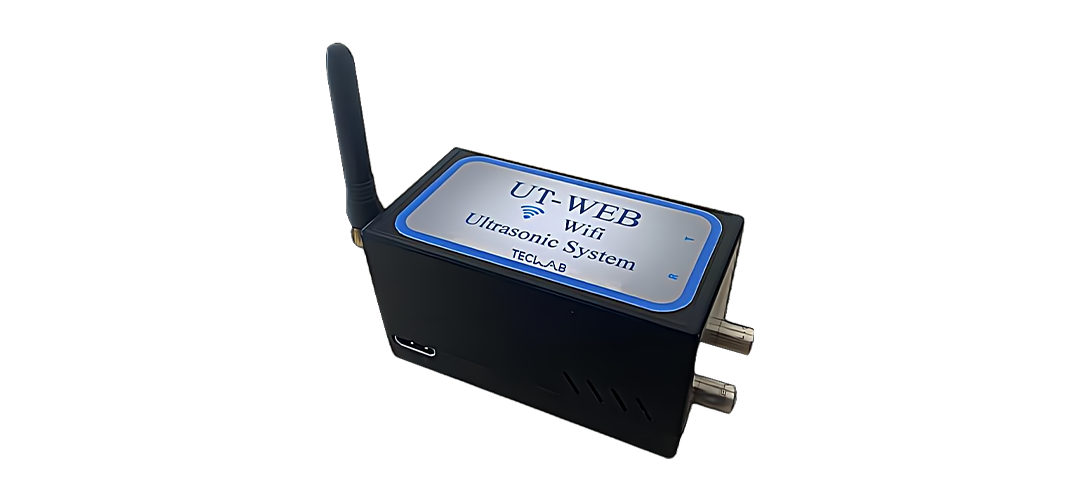

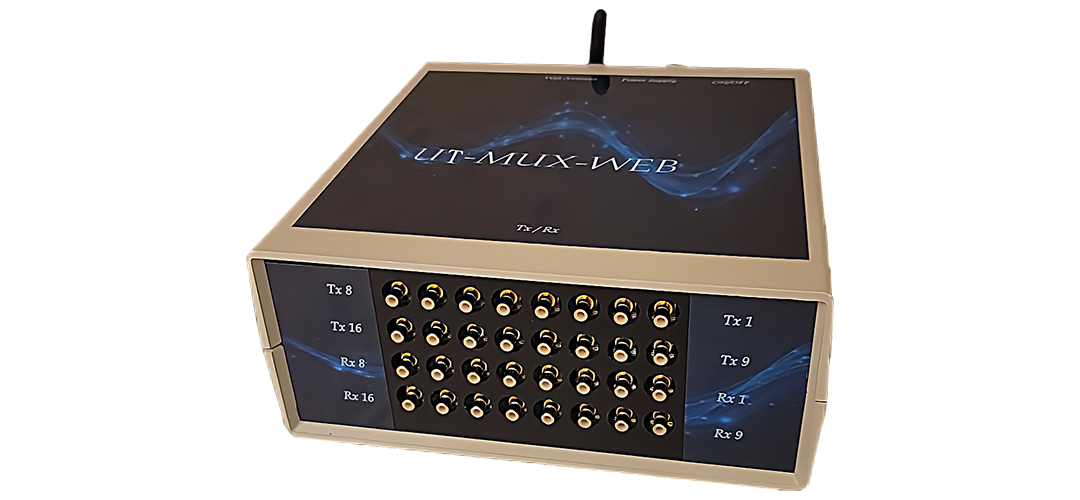

UT-WEB无线超声检测模块是一款具备长距离无线传输的开放式单通道超声集成模块。UT-MUX-WEB是一款具备长距离无线传输的多通通超声集成模块。
产品优势：
支持单探头回波法检测和双探头透射法检测。
支持户外100米长距离无线信号传输。
长续航锂电池供电。
优势特性
- 小巧轻便
- 长时间续航
- WIFI无线传输
- 100米距离
- 可二次开发
技术规格
|
|
UT-WEB |
UT-MUX-WEB |
|
通道数 |
单通道 |
16通道 切换式 |
|
工作模式 |
PE回波法和TT透射法 |
PE回波法和TT透射法 |
|
激励电压 |
10-230V |
10-230V |
|
-6 dB带宽 |
0.5-18MHz(可选30MHz) |
0.5-18MHz(可选30MHz) |
|
增益范围 |
0-80dB |
0-80dB |
|
TCG曲线 |
支持 |
支持 |
|
滤波器 |
FIR |
FIR |
|
硬件闸门 |
3个 |
每通道3个 |
|
闸门跟踪 |
支持 |
支持 |
|
供电 |
2600mAh锂电池 |
2600mAh锂电池 |
|
采样 |
80MHz@8Bits（可选160MHz） |
80MHz@8Bits（可选160MHz） |
|
数据传输 |
Wifi2.4GHz |
Wifi2.4GHz |
|
传输距离 |
100米户外 |
100米户外 |
|
操作系统 |
Windows,IOS,Linux |
Windows,IOS,Linux |
|
开发环境 |
Labview,python或基于浏览器 |
Labview,python或基于浏览器 |
常见的集成场景有
- 管道腐蚀无线监测系统
- 超声壁厚监测云系统
- 螺栓预紧力无线监测系统
- 分布式智能超声波无损探伤监测系统
- 轨道裂缝监测系统
- 无人机超声探伤检测系统
UT-WEB系统模块支持C++，Python等软件开发，可运行于Windows,IOS和Linux操作系统。
