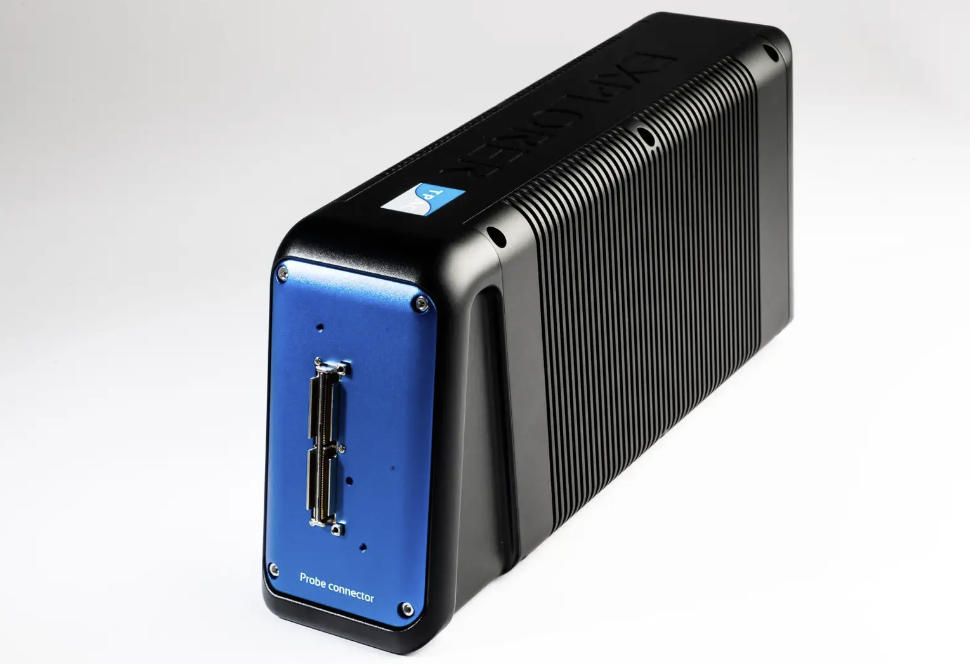

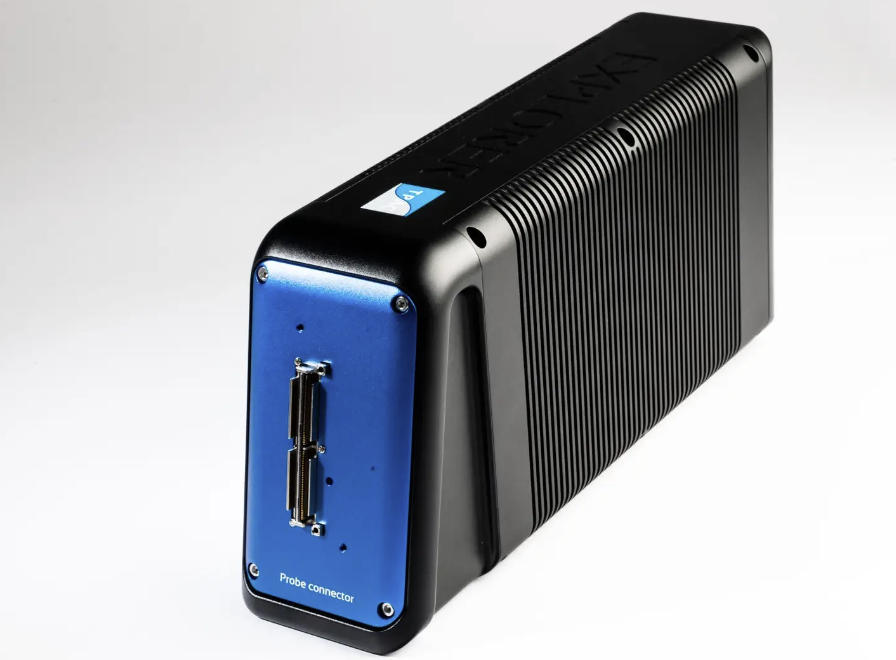

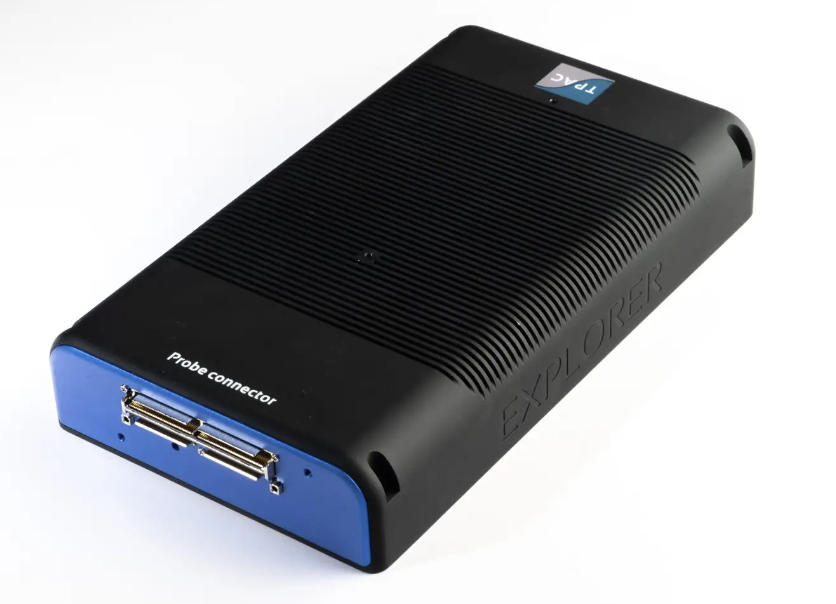

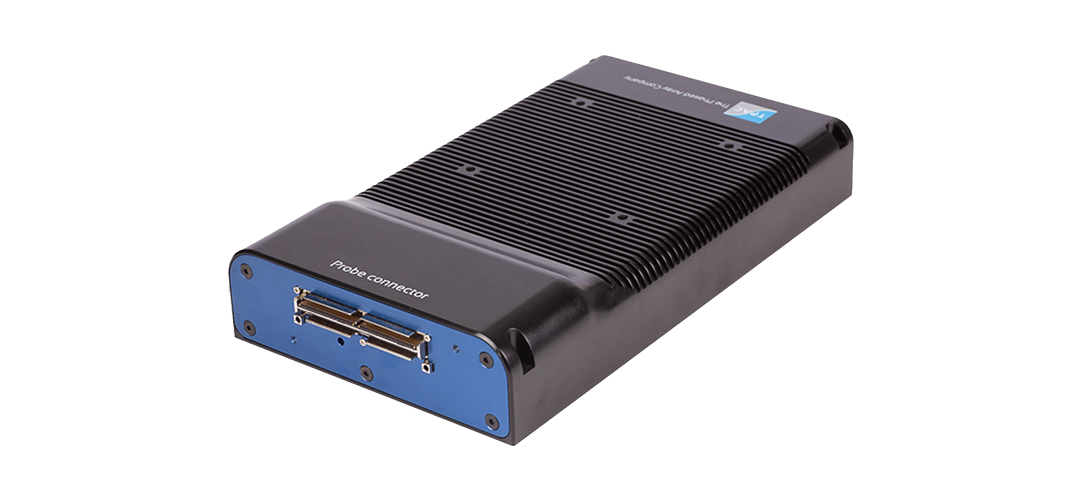

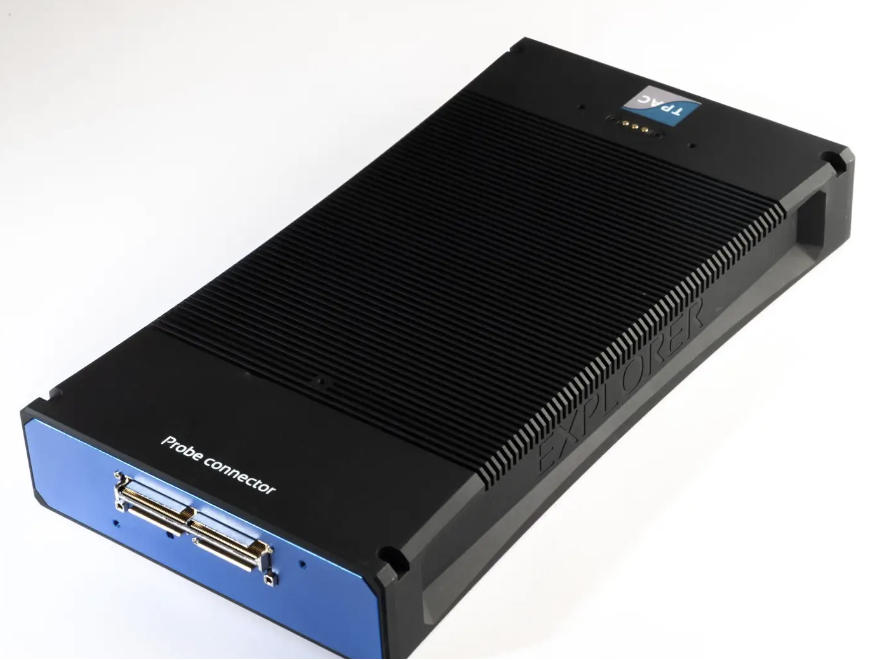

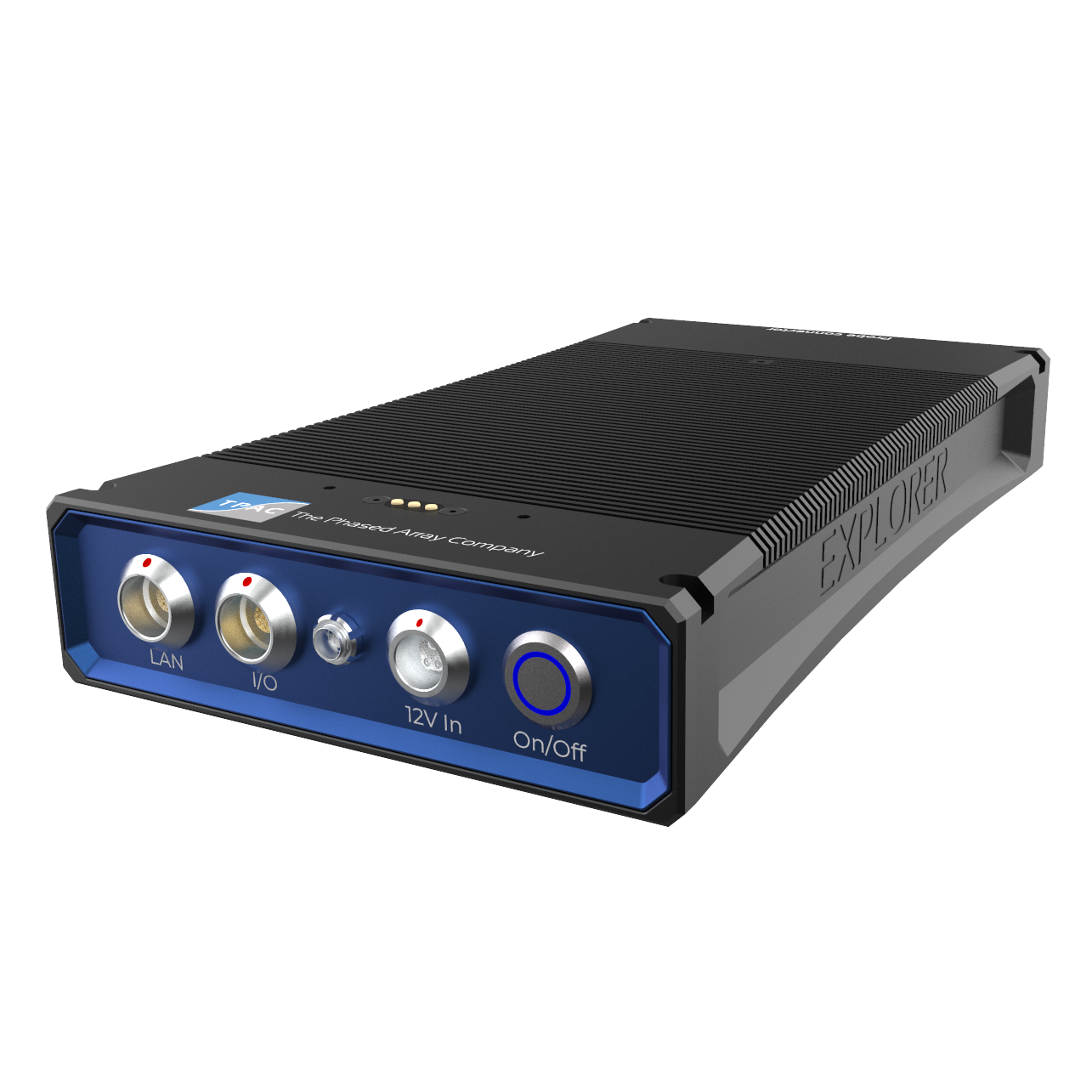

EXPLORER系列是一款功能强大的通用型超声相控阵集成模块，系统支持常规相控阵成像和各种全聚集成像。因其性能稳定可靠；设计紧凑小巧；受到广大科研工作者和系统集成商的喜爱。
特点
- 支持相控阵和全聚焦FMC/TFM
- 数据吞吐量高达100 MB/s - 2 GB/s
- 非常紧凑，结实，IP65
- 开源案例代码轻松二次开发
 |
 |

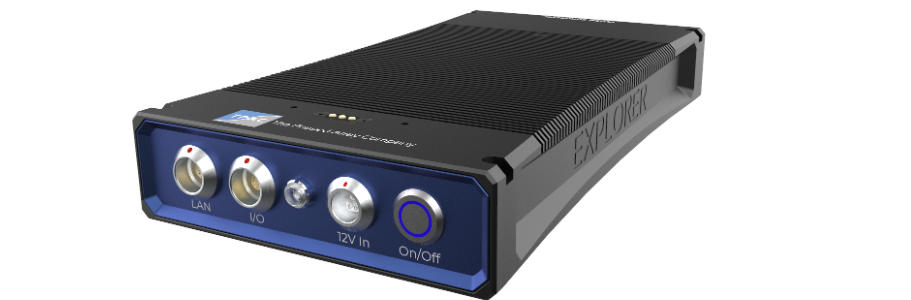

| 从16/16到 128/128或更高配置可选 | 航空接插件 防水防尘 |
 |
 |

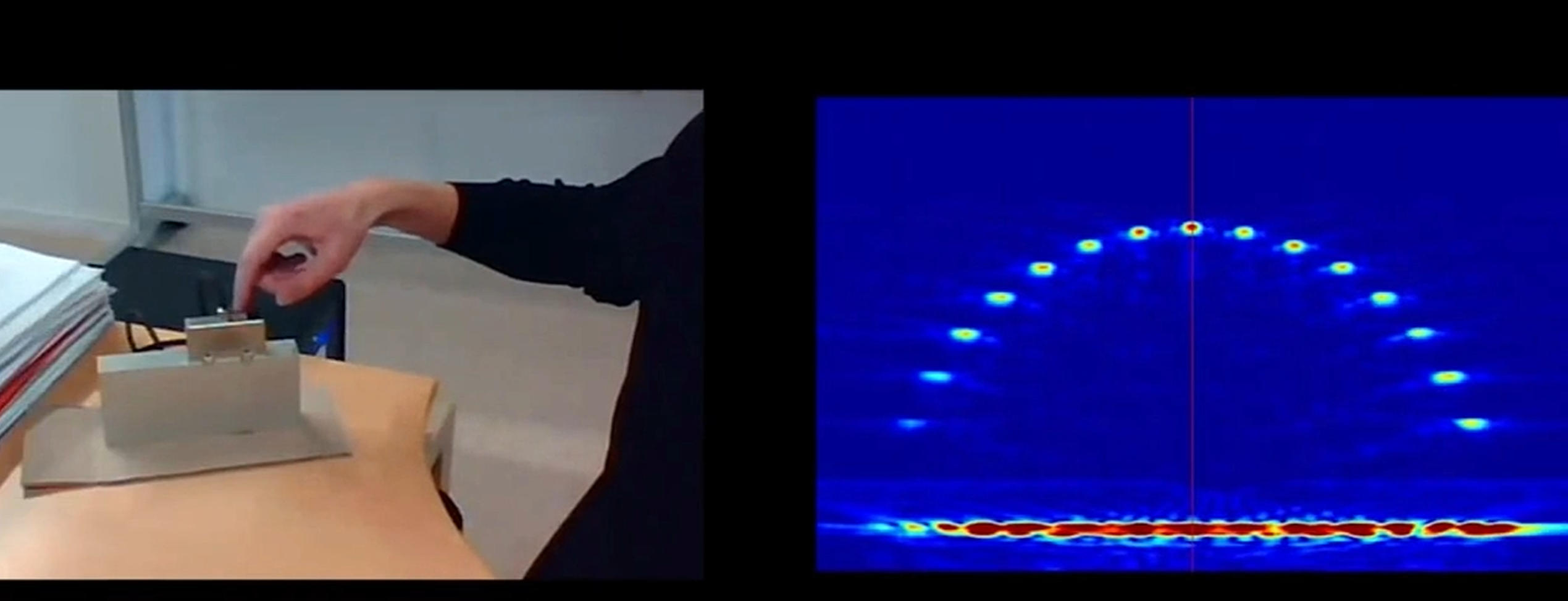

| 支持线扫；扇扫；全聚焦等各种成像算 | 支持C++、C#、MATLAB等各种开发软件编程二次开发 |

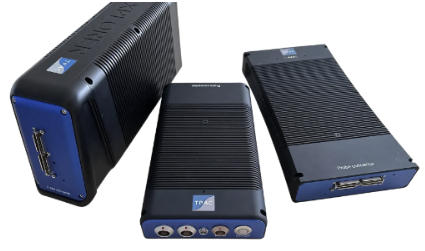

| EXPLORER | EXPLORER 128 | EXPLORER MAX | EXPLORER MAX 128 | |
 |
 |
 |
 |
|
| 通道配置 | 16/64 到 64/256可选 | 128/128 | 64/64 或 64/128 | 128/128 |
| 激励 |
100 V 负方波 （200 V可选） |
100 V 负方波 （200 V可选） |
100 V 负方波 （200 V可选） |
150 V 负方波 （200 V可选） |
| 数据吞吐 | 100 MB/s | 200 MB/s | 1 GB/s | 2 GB/s |
| 通讯 | LAN 千兆 | LAN 千兆 双口 | LAN 万兆 | LAN 万兆 双口 |
| 脉宽 | 30 - 1000 ns | 30 - 1000 ns | 30 - 1000 ns | 30 - 1000 ns |
| 发射延时 | 0 - 40 us | 0 - 40 us | 0 - 40 us | 0 - 40 us |
| 发射延时精度 | 4 ns | 4 ns | 4 ns | 4 ns |
| 最大PRF | 20 kHz | 20 kHz | 20 kHz | 20 kHz |
| 采样 | 100 MHz@14 bits | 100 MHz@14 bits | 100 MHz@14 bits | 100 MHz@14 bits |
| 增益范围 | 110 dB | 110 dB | 110 dB | 110 dB |
| 接收带宽 |
300 kHz - 20 MHz （可选50 kHz） |
300 kHz - 20 MHz （可选50 kHz） |
300 kHz - 20 MHz （可选50 kHz） |
300 kHz - 20 MHz （可选50 kHz） |
| 接收延时范围 | 0 - 40 us@100 MHz采样 | 0 - 40 us@100 MHz采样 | 0 - 40 us@100 MHz采样 | 0 - 40 us@100 MHz采样 |
| 接收延时精度 | 5 ns | 5 ns | 5 ns | 5 ns |
| DDF | 支持 | 支持 | 支持 | 支持 |
| 滤波器 | FIR滤波 | FIR滤波 | FIR滤波 | FIR滤波 |
| 闸门 | 4个 | 4个 | 4个 | 4个 |
| 二次开发语言 | C++/C#/MATLAB等 | C++/C#/MATLAB等 | C++/C#/MATLAB等 | C++/C#/MATLAB等 |
| 全矩阵采集 | 支持 | 支持 | 支持 | 支持 |
| 编码器 | XY双轴 | XY双轴 | XY双轴 | XY双轴 |

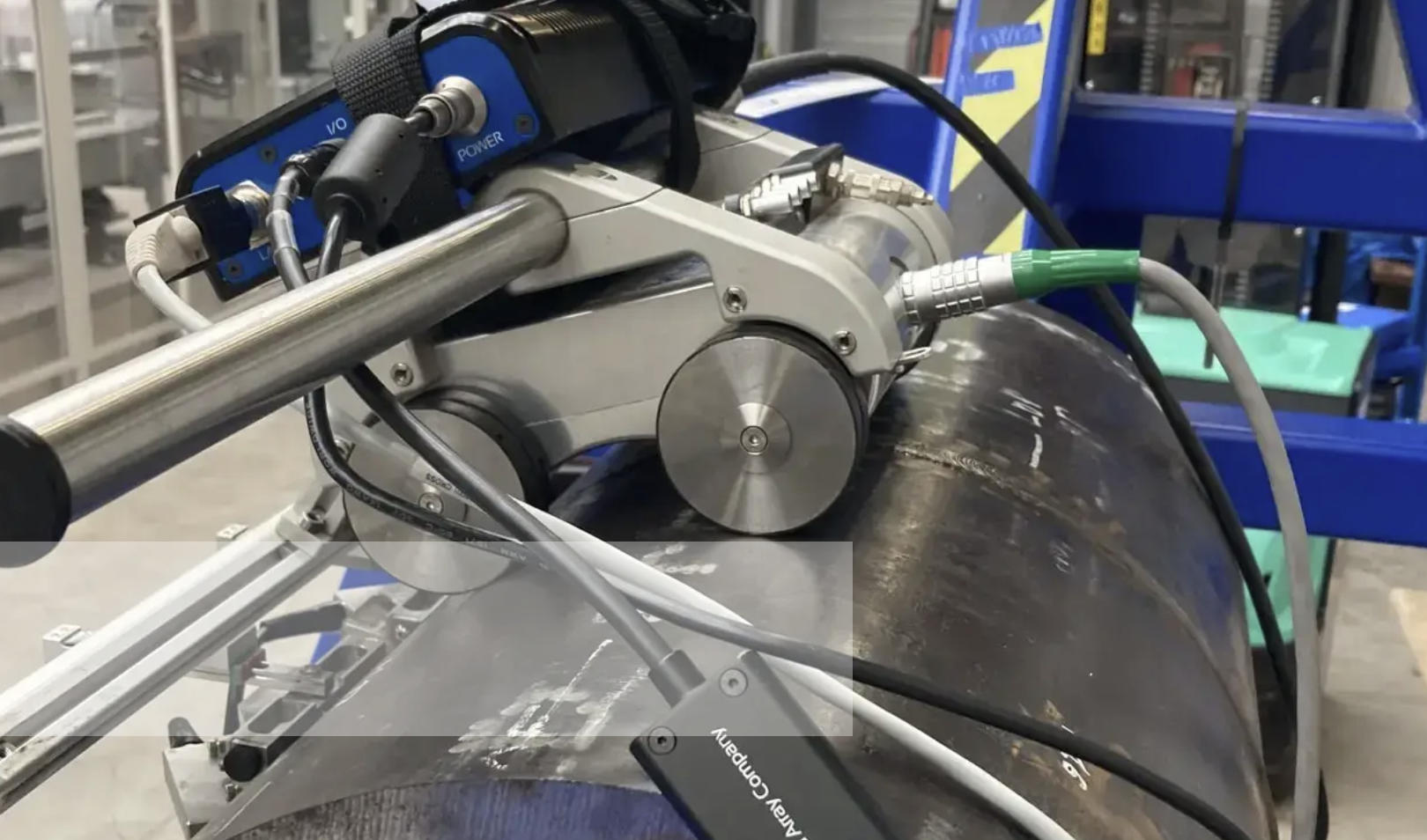

环焊缝超声自动探伤扫查系统集成（基于EXPLORER 或 EXPLORER MAX）

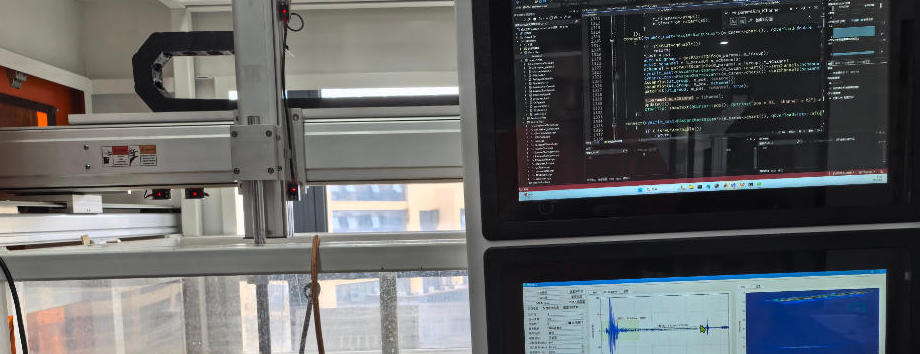

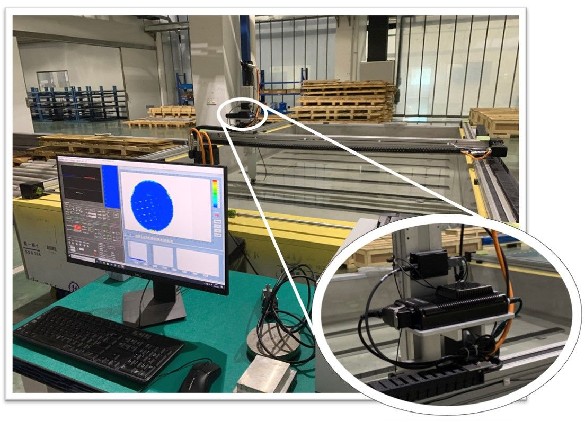

水浸相控阵超声C扫描系统集成（基于EXPLORER 或 EXPLORER MAX）

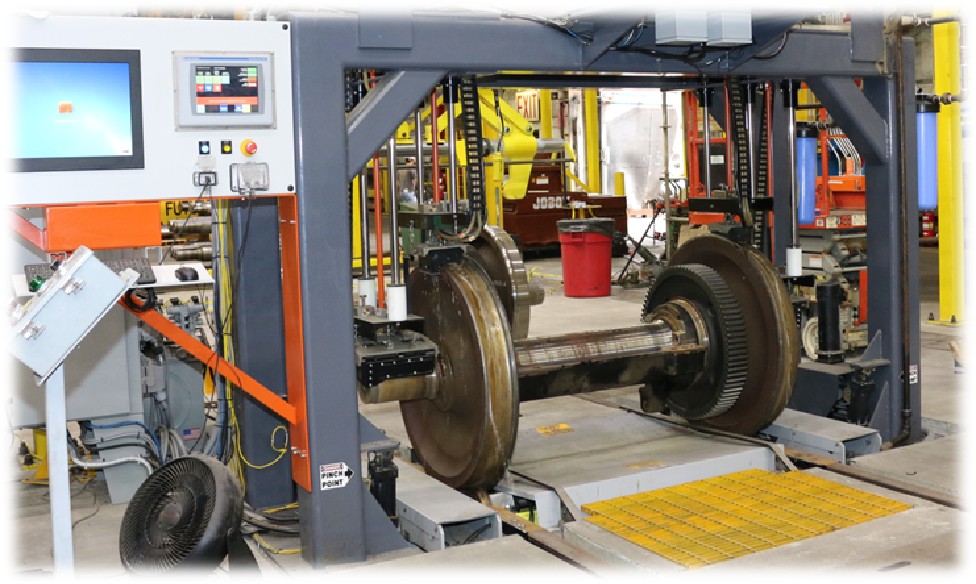

火车轮对实心轴相控阵超声检测系统集成（基于EXPLORER 或 EXPLORER MAX）
请联系销售工程师获取最新的产品资讯！
