开放式任意波形相控阵模块 OPEN-AWG
分享
描述
技术参数
应用场景
产品彩页
OPEN-AWG是一款真正意义上的任意波形阵列超声研发平台。为了满足高品质的任意波发射；专为每个激励通道设计研发了任意波形发生电路模块。使得其任意波形发生品质与常用的函数发生器无异；灵活的配置选型和定制化服务更是超声无损检测研究和医学超声研究的上乘之选。
 |

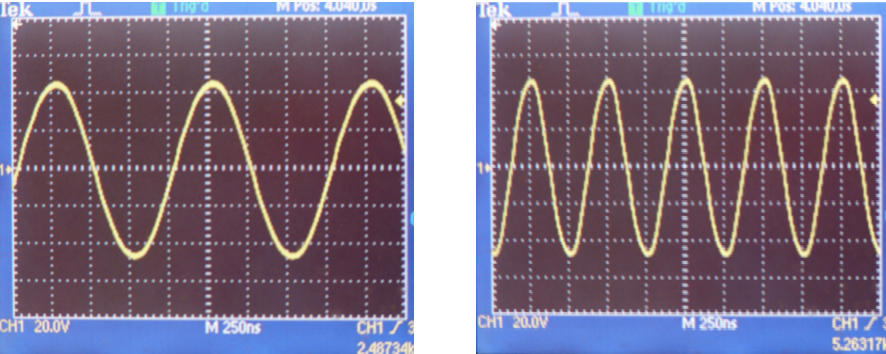

| 1 MHz 和 2 MHz 正弦波激励后示波器观察 |
 |

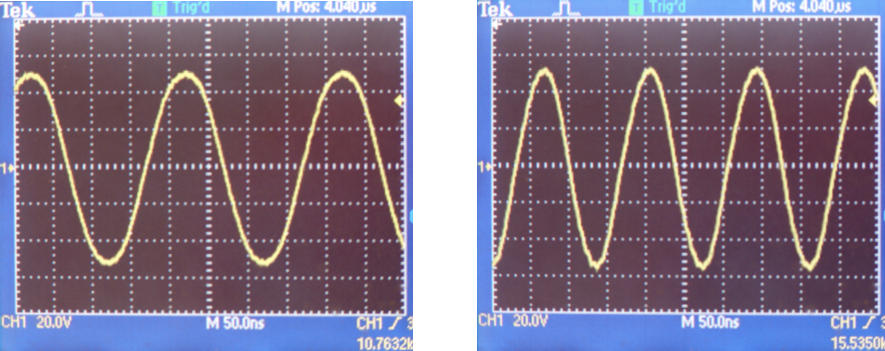

| 5 MHz和7 MHz正弦波激励通过示波器观察 |
 |

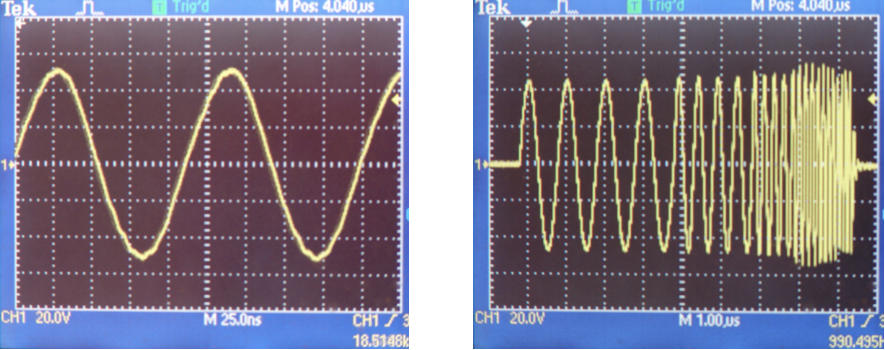

| 9 MHz和CHIRP信号激励通过示波器观察 |
技术参数
|
通道数 |
8/8;16/16;32/32;64/64;128/128并行模式下最多可实现256/256通道 |
|
任意波形激励带宽 |
50 kHz - 12 MHz(可定制) |
|
采样 |
80 MHz@12 bits（可选160 MHz） |
|
任意波形激励电压 |
±50 V（100 Vpp） |
|
高速缓存 |
256 MB |
| 接收增益 |
0 - 80 dB |
| 接收带宽 |
18 MHz |
| TCG |
80 dB@100 ns |
|
接收延迟 |
0-10 μs (延时步距6.25 ns) |
|
数据吞吐 |
480 MB/s @ USB |
|
可编程硬件 |
用于高速实时成像（B扫，C扫...）等定制化实时应用 |
|
二次开发 |
C++， Labview， Matlab... |
|
接口定制 |
多通道BNC接口；相控阵接口HYPERTRONICS;ITT |
更行 ing
请联系销售工程师获取最新产品资讯！
丁经理
shaw@teclab.cn
13910283881
