空气耦合超声波探头 AIR-PROBE
空气耦合超声探头是空气耦合超声成像检测系统的关键部件。TECLAB 公司生产的 AIR 系列空气耦合超声探头采用高灵敏度压电材料，频率范围可从 20 KHz 到 3 MHz, 可根据用户要求定制不同直径和不同焦距。特别适用于各种航空航天复合材料的脱粘成像检测和锂电池等无法水浸部件的内部质量成像检测。得益于探头非凡的信噪比使得成像系统整体的成像能力得到有效的提升和改善。

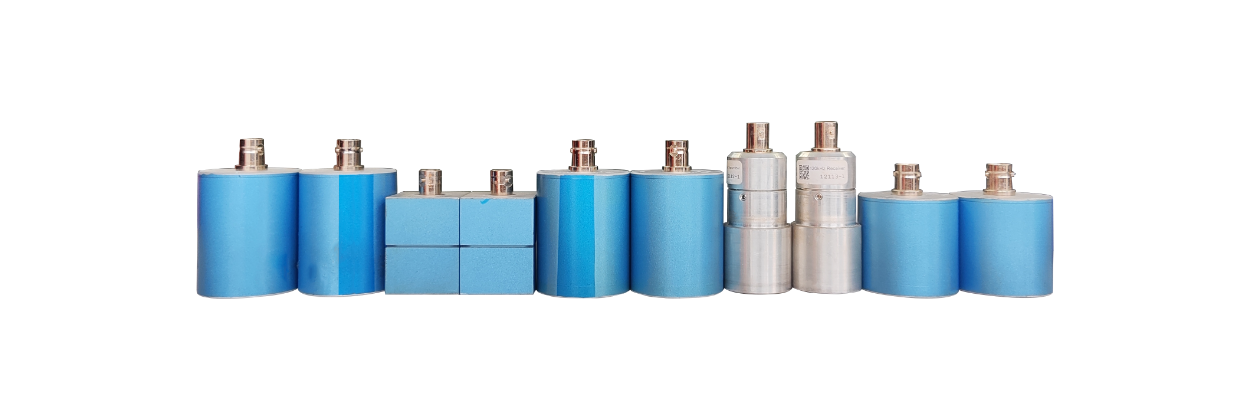

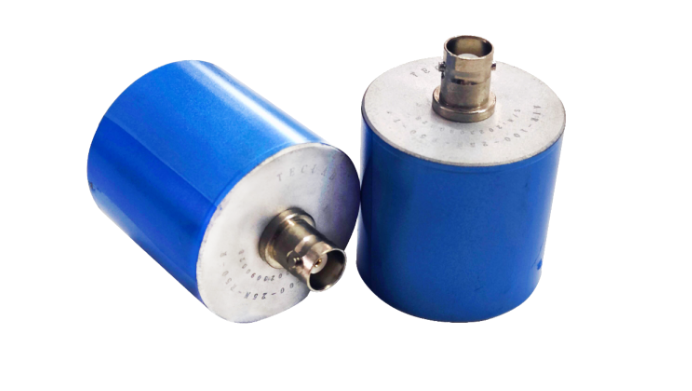

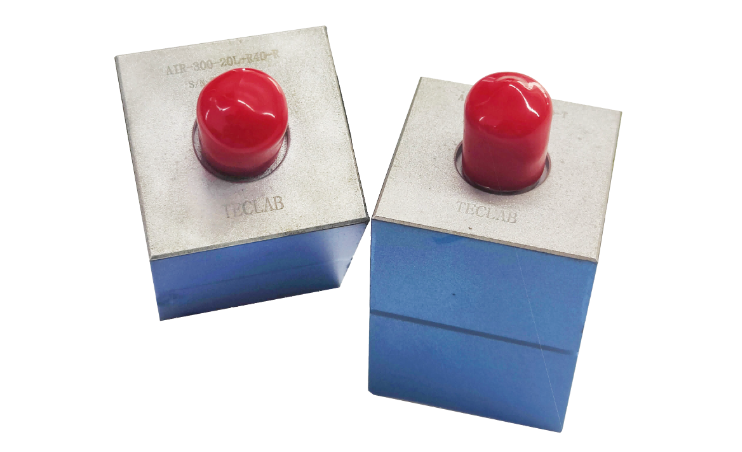

产品实物图
声场表征：

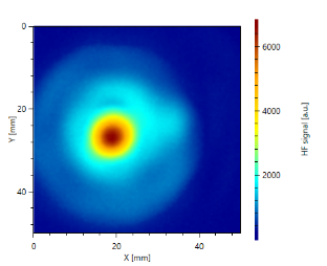

Sound field Characterization: AIR-125-25N-R50-T

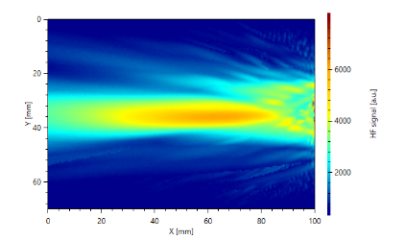

50 mm distance X-Y plane spot 0 – 100 mm distance Y-Z plane
TECLAB生产的空气耦合超声换能器出厂附带声场测试报告。
相关参数：
|
频率 KHz |
换能直径 mm |
直径 mm |
高度 mm |
焦距 mm |
建议最高工作电压 |
|
20 |
105 |
120 |
96 |
非聚焦 |
1000 V非连续波 |
|
30 |
70 |
85 |
88 |
非聚焦 |
1000 V非连续波 |
|
40 |
54 |
65 |
75 |
非聚焦 |
1000 V非连续波 |
|
50 |
45 |
58 |
67/75 |
非聚焦/100/200 |
1000 V非连续波 |
|
75 |
32 |
42 |
55 |
非聚焦 |
1000 V非连续波 |
|
100 |
25/32/45 |
42/58 |
55/67/75 |
非聚焦/50/80/100 |
800 V非连续波 |
|
125 |
32 |
42 |
40/55 |
非聚焦 |
800 V非连续波 |
|
150 |
25/32/45 |
42/58 |
40/55 |
非聚焦/50 |
800 V非连续波 |
|
200 |
20/28 |
38 |
40/55 |
非聚焦/50 |
600 V非连续波 |
|
250 |
20/28 |
38 |
40/55 |
非聚焦/50 |
600 V非连续波 |
|
300 |
20/28 |
38 |
40/55 |
非聚焦/50 |
600 V非连续波 |
|
400 |
20/28 |
38 |
40/55 |
非聚焦/50 |
600 V非连续波 |
|
500 |
20/28 |
38 |
40/55 |
非聚焦/50 |
600 V非连续波 |
|
600 |
13 |
20 |
40/55 |
非聚焦/25 |
600 V非连续波 |
|
800 |
13 |
20 |
40/55 |
非聚焦/25 |
600 V非连续波 |
|
1000 |
13 |
20 |
40/55 |
非聚焦/25 |
600 V非连续波 |
|
1500 |
13 |
20 |
40/55 |
非聚焦 |
400 V非连续波 |
|
2000 |
13 |
20 |
40/55 |
非聚焦 |
400 V非连续波 |
|
3000 |
13 |
20 |
40/55 |
非聚焦 |
400 V非连续波 |
应用场景
|

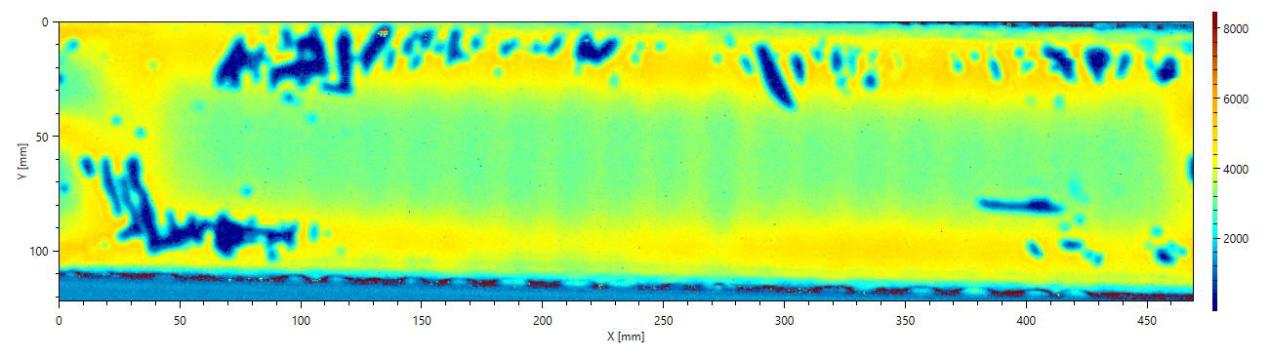

碳纤维冲击损伤及分层缺陷检测 |

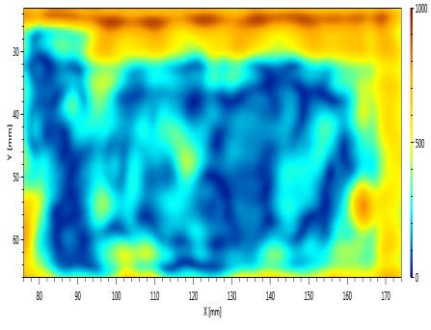

50 mm 厚橡胶硫化缺陷检测 |
25.4 mm 厚铝蜂窝板脱粘检测 |
刀片电池内部缺陷扫描成像
