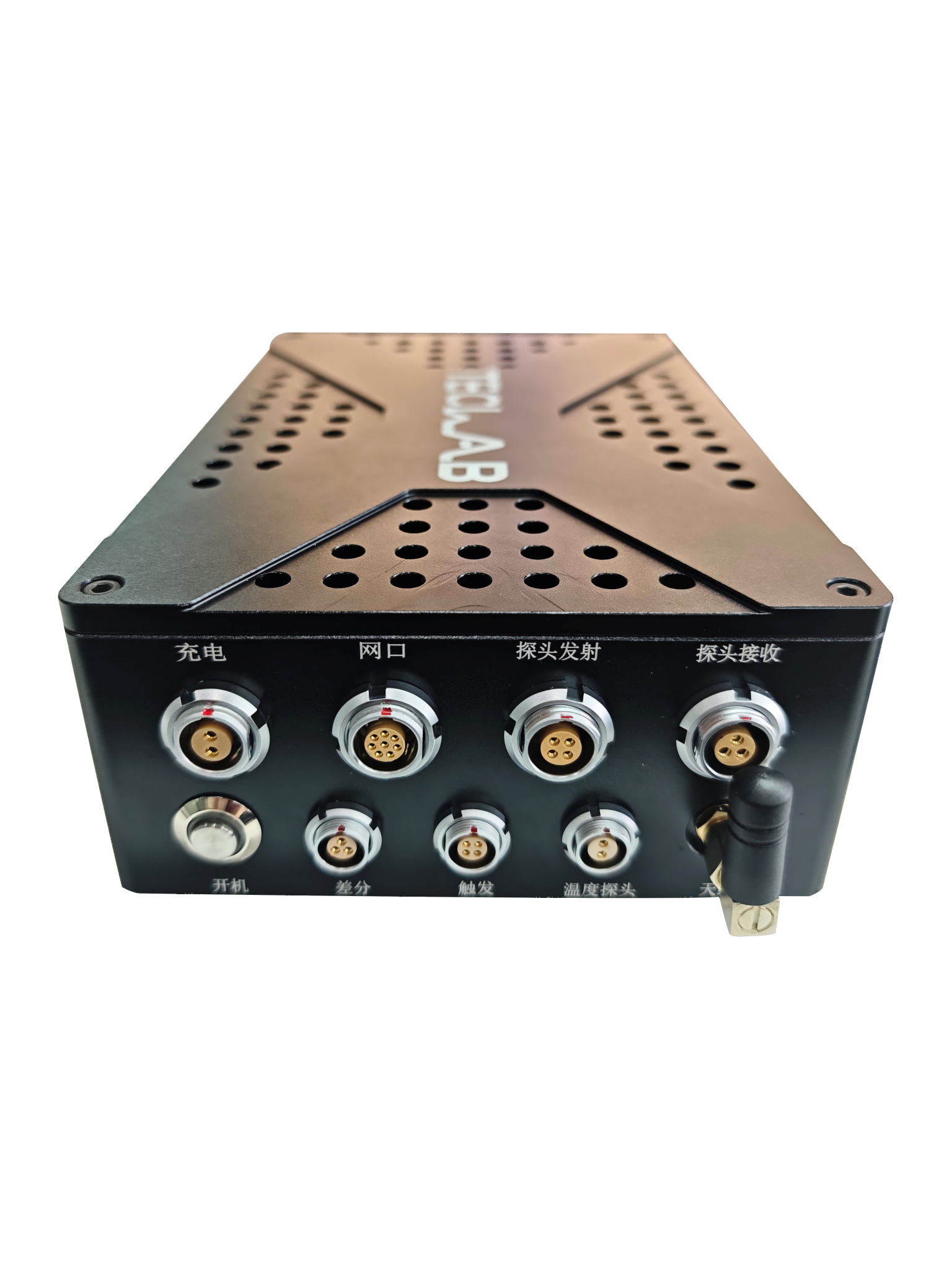

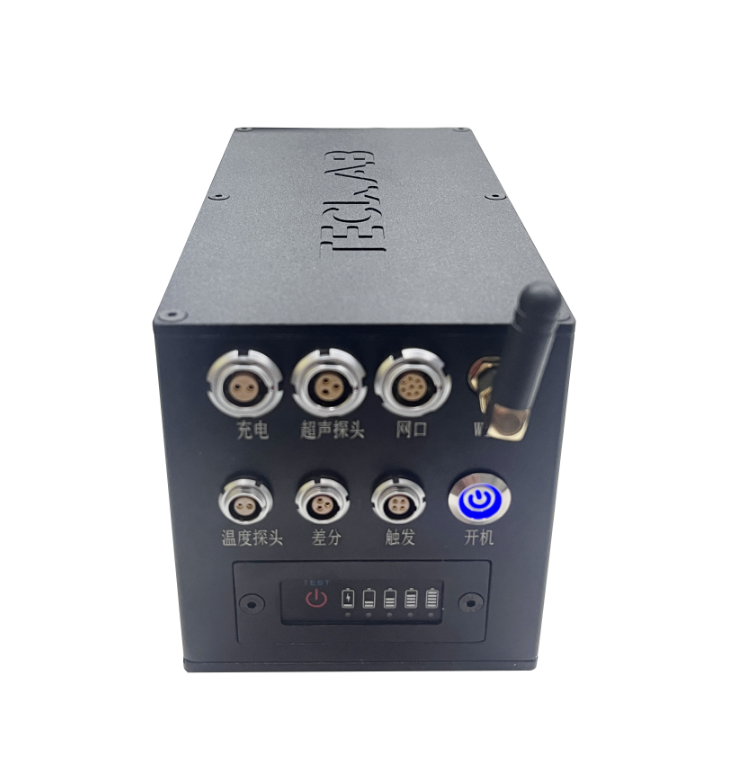

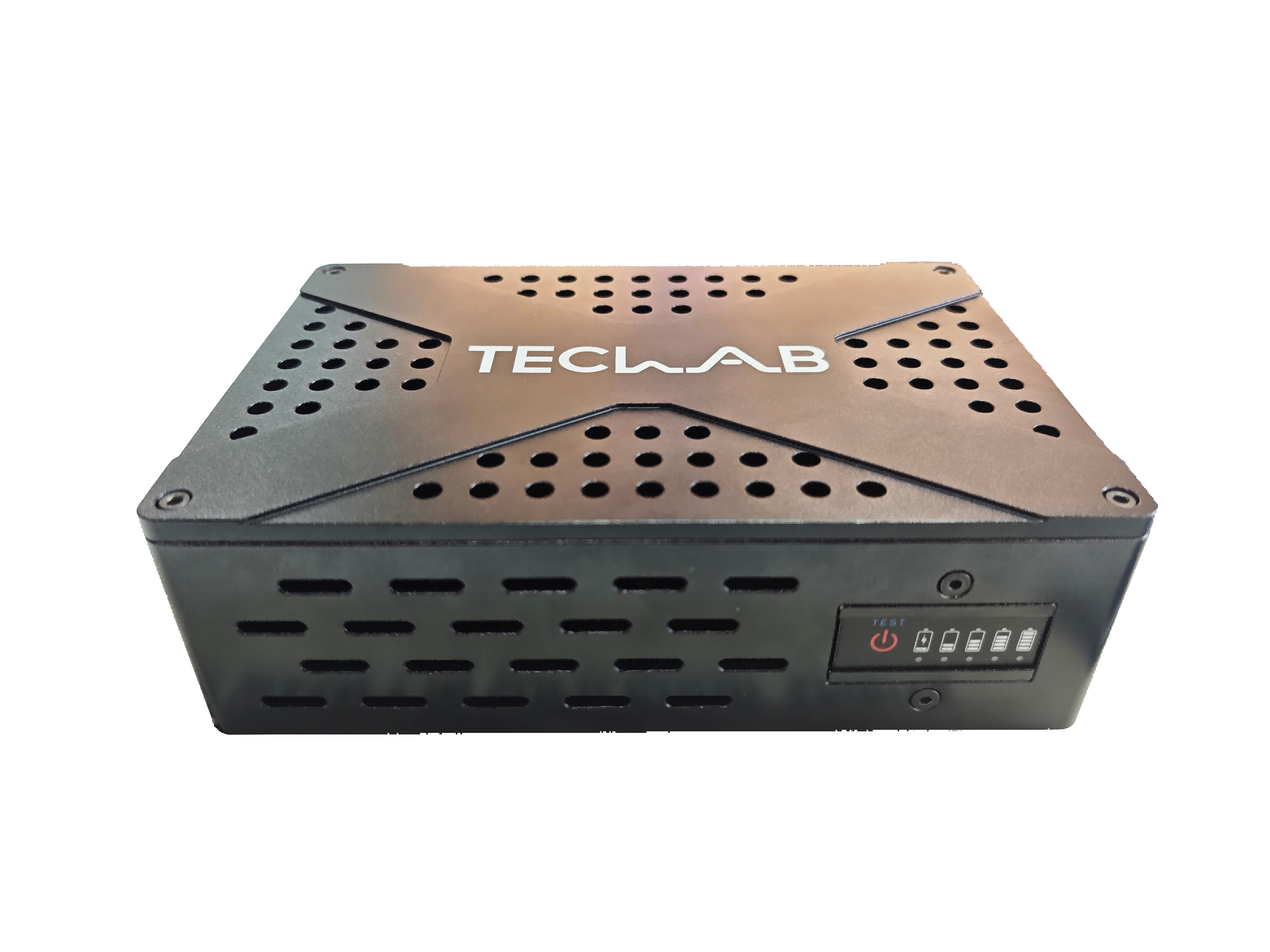

单通道电磁超声集成模块 EMABOX
单通道电磁超声测厚探伤模块（EMA-BOX）是一款支持二次开发的电磁超声检测仪器，支持用户连接自行设计的电磁超声探头，支持用户自行开发检测软件。可外接热电偶温度传感器作为测量时的温度补偿，提供超声模拟信号差分输出。100MHz采样和200MHz时钟频率便于插值算法提升采样率。可选配测厚探头和探伤电磁超声探头。
特性
非接触式测量：可以在不接触被测物体的情况下进行测量，适合于高温或低温环境。
高精度：能够提供精确的厚度测量和材料声速测量。
多材料适用：适用于多种导电和导磁材料的测量，包括碳钢、不锈钢、铜、铝、钛等。
自动校准：具备探头零点校准和两点校准功能，以自动修正系统误差。
数据管理：通过USB接口可以方便地传输测量结果和进行数据管理。
灵活的测量模式：提供全自动、半自动和手动等多种测量模式，以适应不同的检测需求。
EMA-BOX单通道电磁超声测厚探伤模块的主要技术参数如下:
|
传感器类型 |
电磁超声换能器 |
探头工作温度 |
-50℃ 到 400 ℃(5s) |
|
通道数 |
1@PE模式 |
倾斜角 |
最大20° |
|
接收带宽 |
1 MHz - 10 MHz(支持定制) |
声波模式 |
直入射横波 |
|
瞬态功率 |
8 KW |
输出接口 |
lemo |
|
峰值电压 |
1200 Vpp |
检波方式 |
正包络检波，RF |
|
脉冲数 |
1-10 个可调（更多可调） |
采样长度 |
150 us/通道（可定制） |
|
重复频率 |
200 Hz |
激磁 |
N54永磁铁 |
|
提离高度 |
最大5 mm@测厚；0.6 mm@探伤 |
滤波 |
FIR数字滤波器，256阶 |
|
增益范围 |
0 - 100 dB@1 dB步进 |
供电 |
大容量锂电池，6小时续航 |
|
采样 |
100 MHz@10 bits |
存储温度 |
- 20 ℃ 到 50 ℃ |
|
通讯 |
TCP/IP 1000M和WIFI |
操作温度 |
0 ℃ 到 50 ℃ |
|
匹配传感器 |
EMAT-I和EMAT-T(或客户自行设计探头) |
湿度 |
无凝露 |

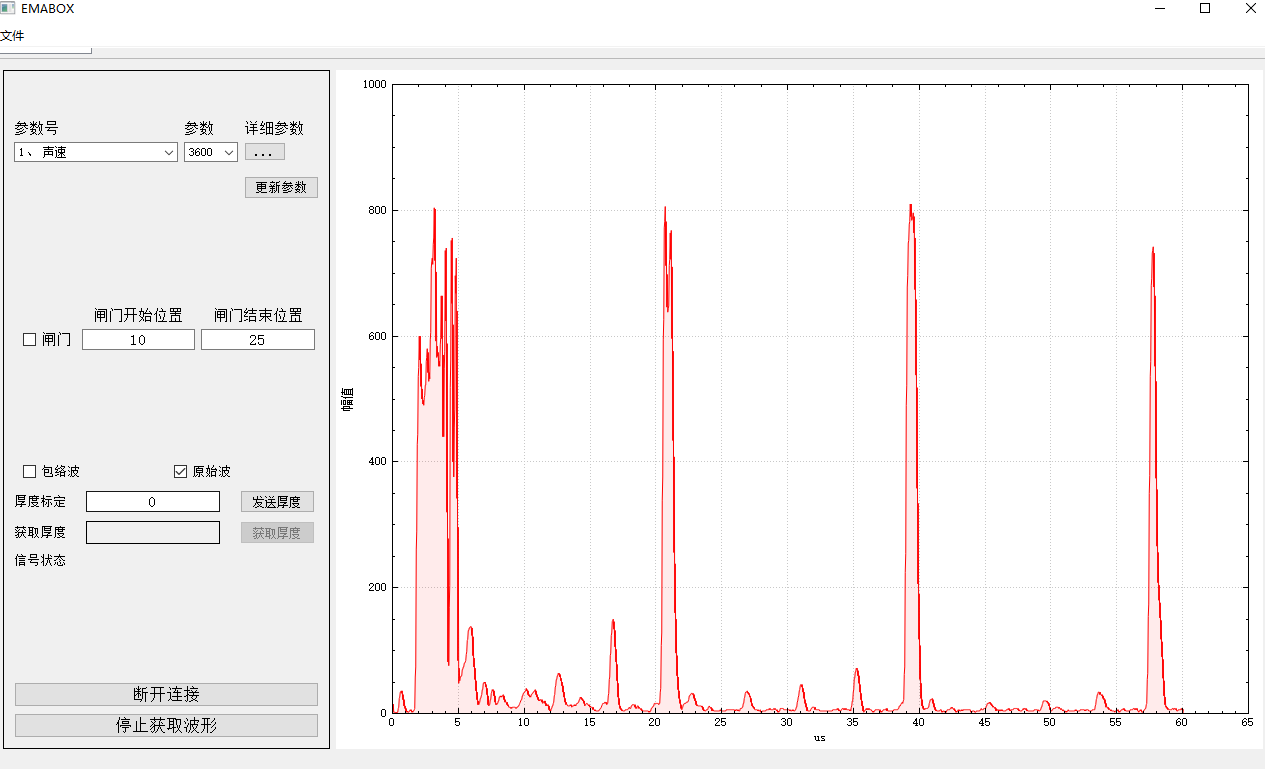

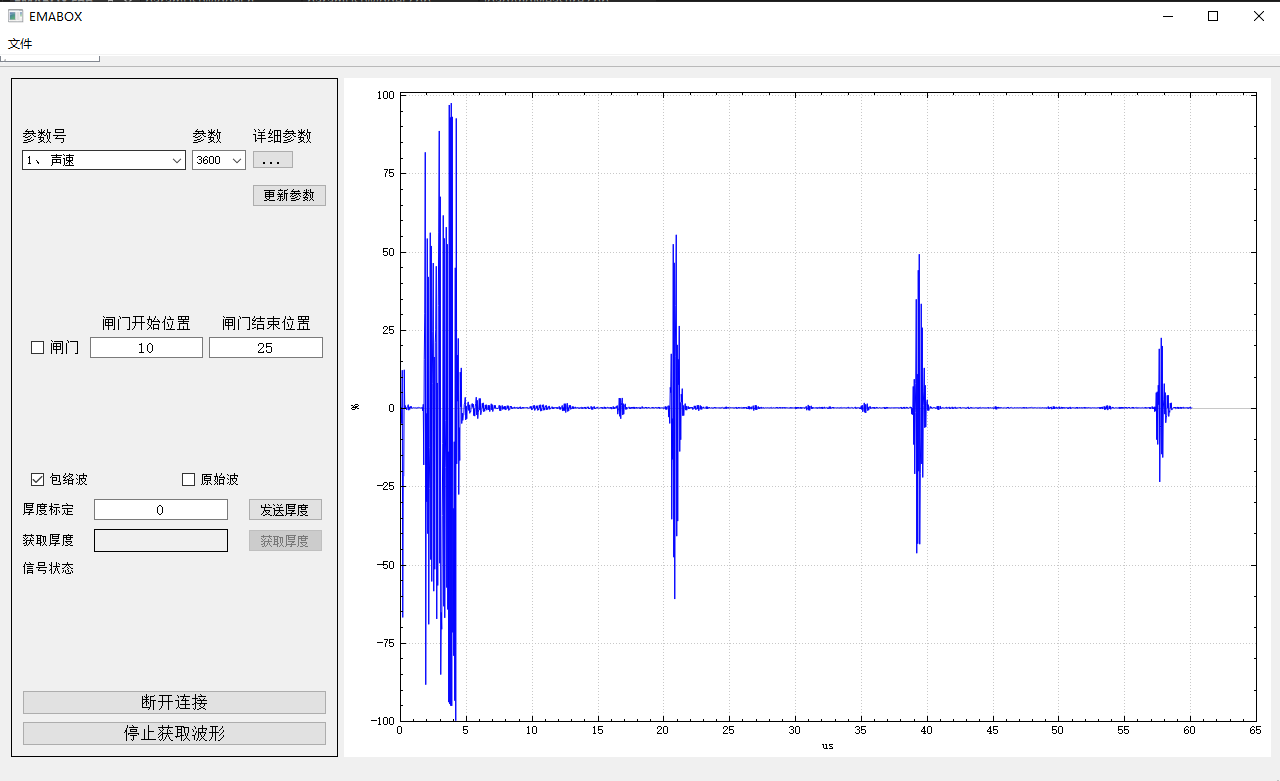

EMABOX软件界面
 |
 |
