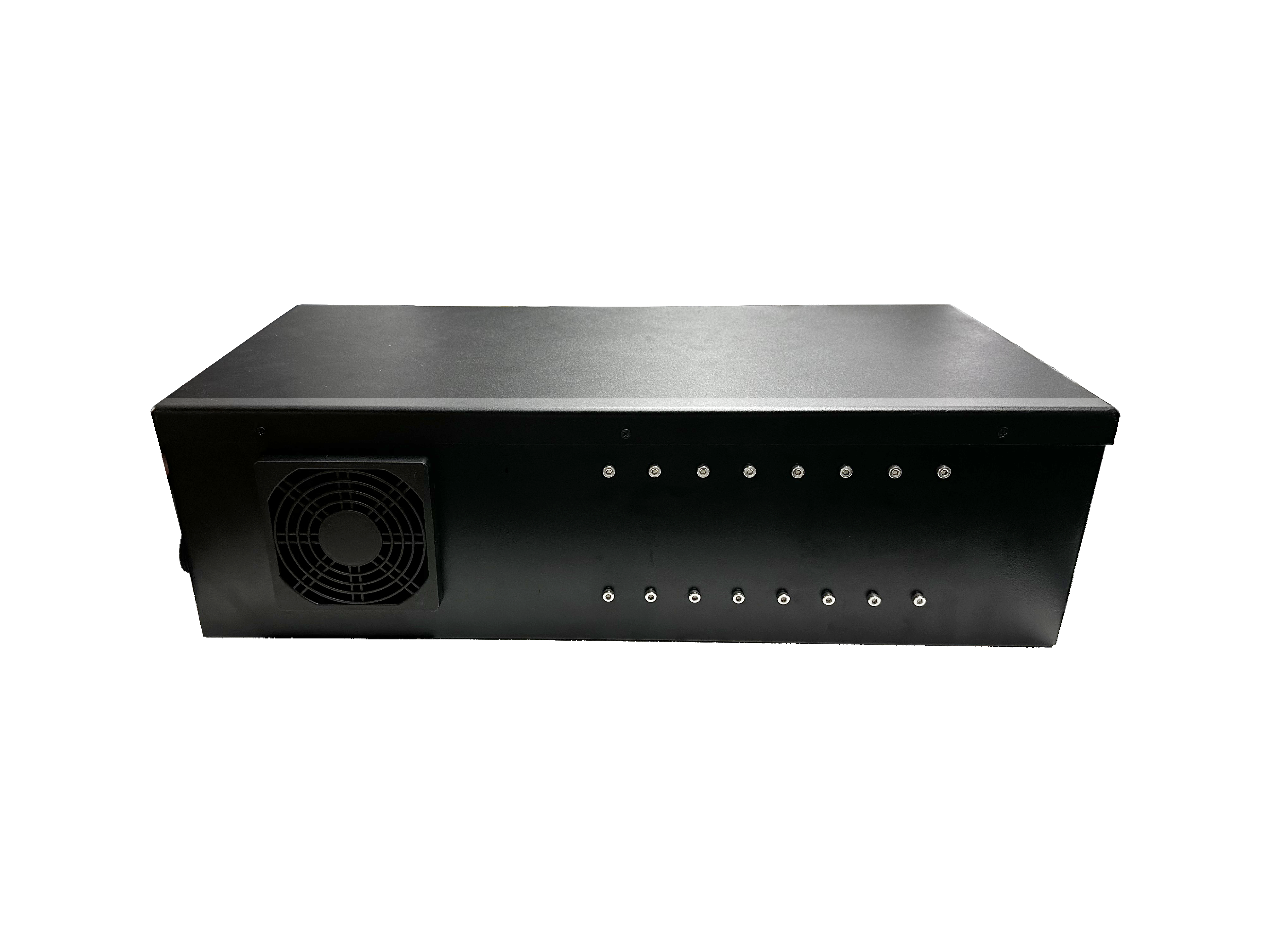

阵列电磁超声检测系统 EMAPA
|
EMAPA 阵列式电磁超声仪 |
EMAT电磁超声换能器 |
EMAPA-SDK 软件开发包 |
阵列电磁超声检测系统（EMAPA）采用免耦合的阵列式电磁超声技术，可实现对导电材料的测厚或内部探伤，根据需求可定制为 8 通道或者 16 通道；具备常规超声相控阵和全聚焦超声相控阵的集成开发能力，支持用户自行开发软件和算法，通过二次开发实现阵列式电磁超声的各种成像算法研究和线扫，扇扫，全聚焦成像等自定义扫描和成像模式，也支持用户自行设计定义电磁超声换能器。
优势特性
• 提供 SDK 和案例软件开发包，支持用户进行二次开发和系统集成
• 接受各种电磁超声换能器的定制
• 峰值电压最高 2600 V
• 瞬态功率最高 6 kW
• 脉冲数量最多可达 10 个
• 支持各个通道相位调节
• 多路并行接收带宽最高可达 6 MHz
• 采样频率可达 50 MHz
技术规格
|
通道数 |
16（回波模式）最大 斜入射最大 8个通道 可根据需求定制其他通道数 |
传感器型号 |
EMAT-T 测厚探头 EMAT-D 探伤探头 阵列式探头根据需求定制 |
|
频率带宽 |
1MHz -6MHz（可定制） |
仪表工作温度 |
-20 - 60ºC |
|
重复频率 |
3000Hz 最高 |
探头工作温度 |
常温：-20℃~+160℃ 高温：-20℃~+550℃气冷（5s） |
|
提离高度 |
测厚 4mm（最大） 探伤 0.6 mm |
倾斜角 |
最大 20 |
|
闸门 |
3 个（可调） |
声波模式 |
直入射横波(2-6MHz) 可定制斜入射SV 波(1-2MHz) |
|
相位 |
每个通道激励相位可调，步进5ns |
脉冲发生器 |
瞬态功率 6kW 峰-峰值 2600V |
|
增益范围 |
0-80dB 0.1dB/1dB 步进 |
检波方式 |
正包络检波/射频波/正半波/负半波 |
|
声速范围 |
1000~9999 m/s |
采集深度 |
150us/通道(可定制) |
|
A/D转换器 |
50MHz |
激磁方式 |
N52永磁体 |
|
滤波算法 |
自相关 |
信号处理 |
FIR 数字滤波器，64阶 |
|
电源 |
220VAC 50W |
脉冲个数 |
可调 1-10 |
|
数据接口 |
TCP/IP（1000/100M） 同时传输 8通道原始波形 150us 长度/帧，最大 300帧/秒 |
尺寸/重量 |
460mm(L)*276mm(W)*146mm(H) 根据配置和定制需求有所改动，恕不另行通知 |
|
存储容量 |
32G |
模式 |
自动/半自动/手动 |
常见应用场景
基于阵列式高能超声的科研项目
管道猪测厚腐蚀检测
高温管道壁厚腐蚀在线监测
带涂层工件的免耦合及内部探伤
粗糙工件的免耦合免打磨测厚及内部探伤
高温工件的免耦合测厚及内部探伤
残余应力及预紧力监测或检测
