高功率超声放大器 HPA
 |
 |

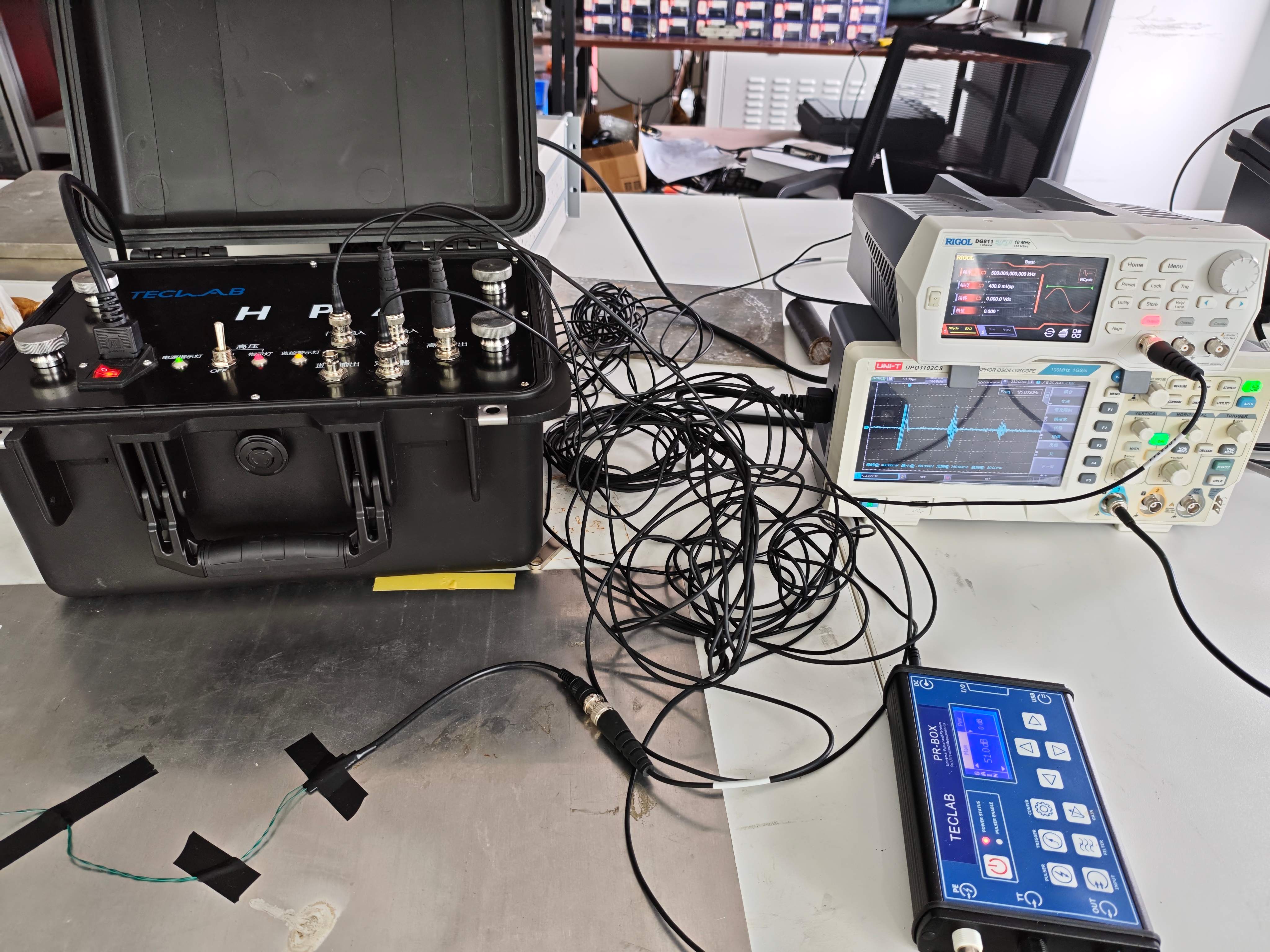

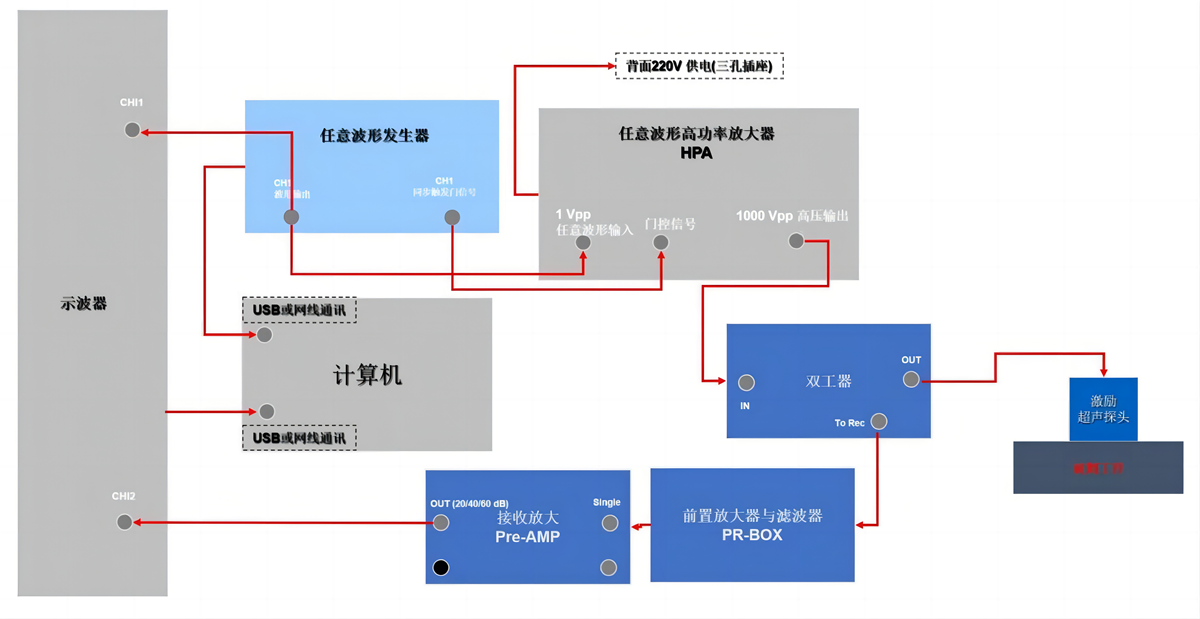

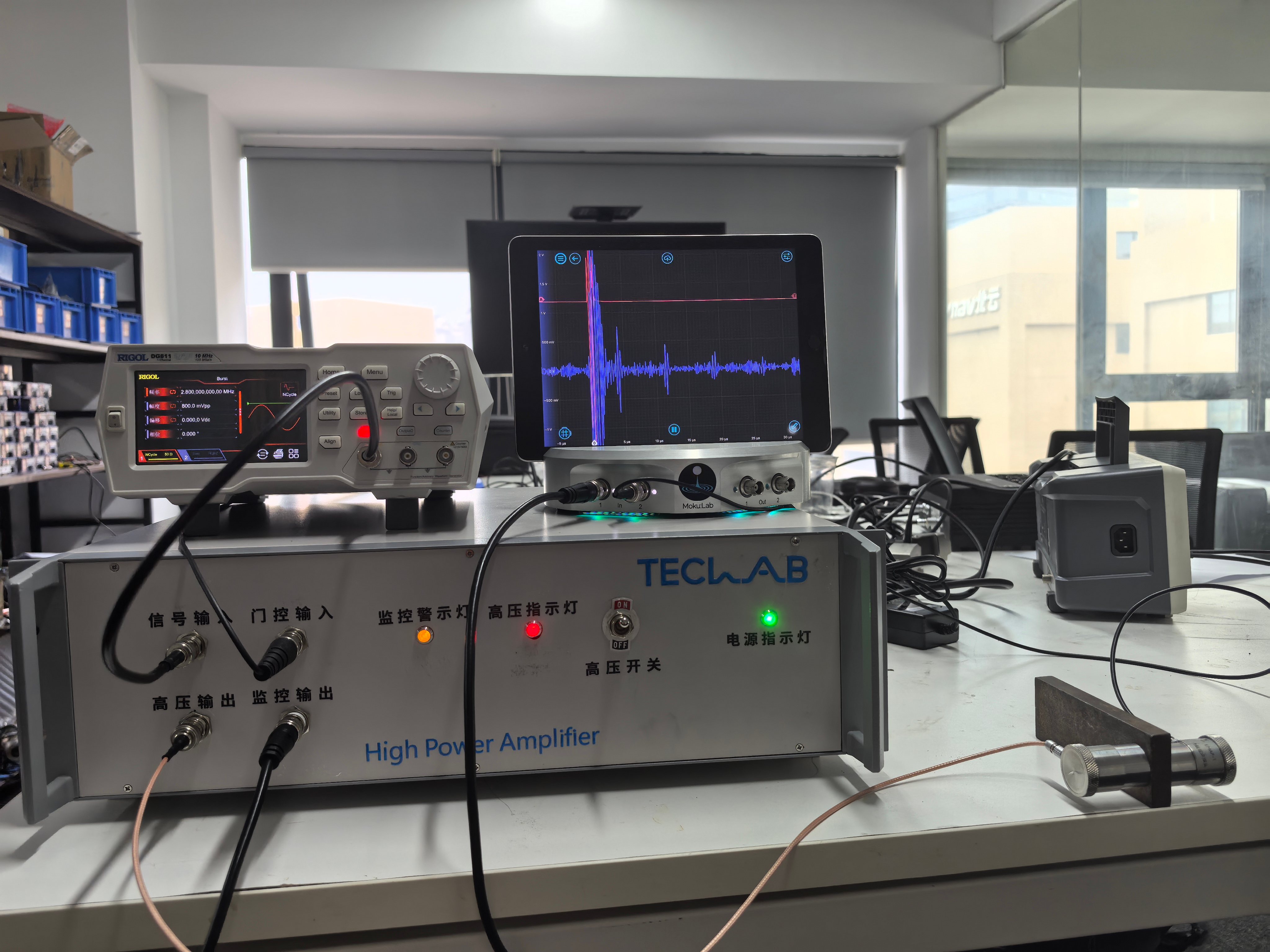

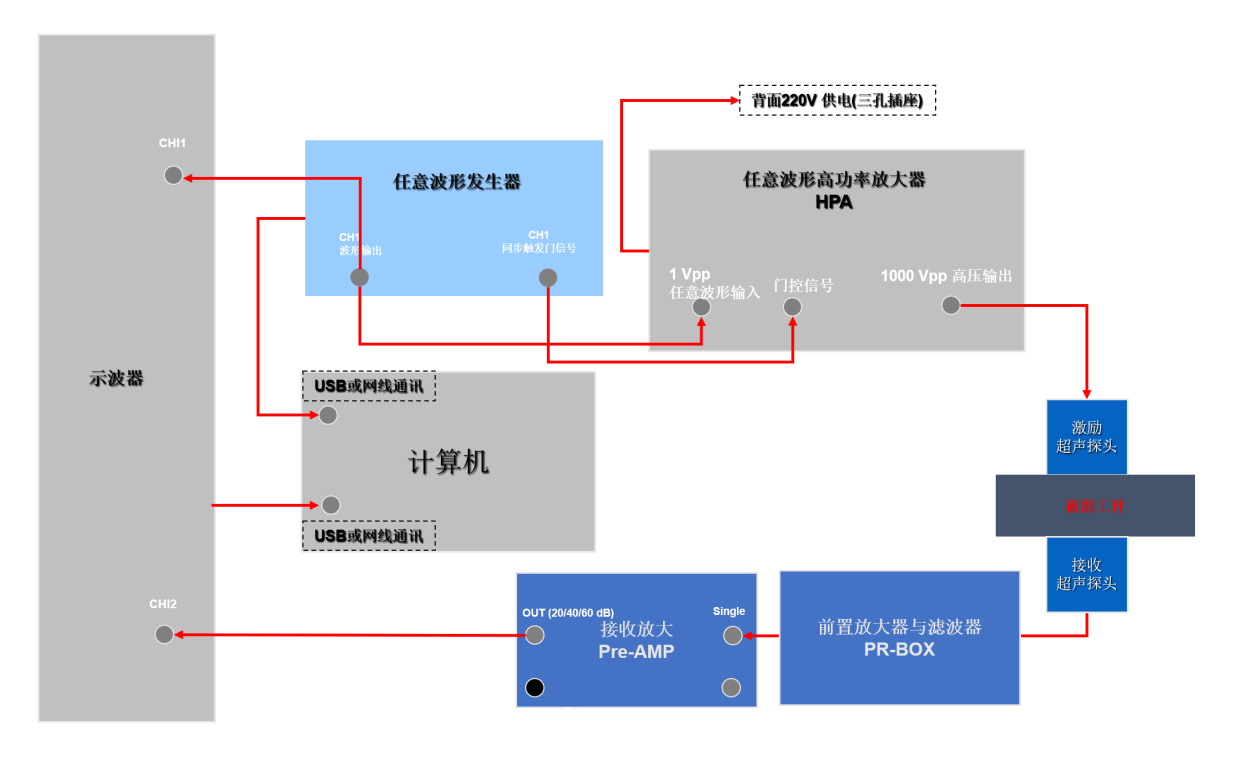

工作电路连接图
高功率超声放大器（HPA）是一款高功率的超声门控放大装置，能够将低功率的超声波信号转换为高功率输出，可用于超声非线性现象研究，电磁超声信号激励，压电超声导波研究，空气耦合超声研究，超声空化研究等，在医学、工业和科研领域广泛应用。
特性
- 输出功率高达7Kw
- 频率可从最低50KHz至最高5MHz，
- 50kHz-2MHz增益不低于50dB, 3MHz-5MHz增益不低于40dB
- 门控放大控制
- 可提供多种功率配置
 |
 |
 |
 |

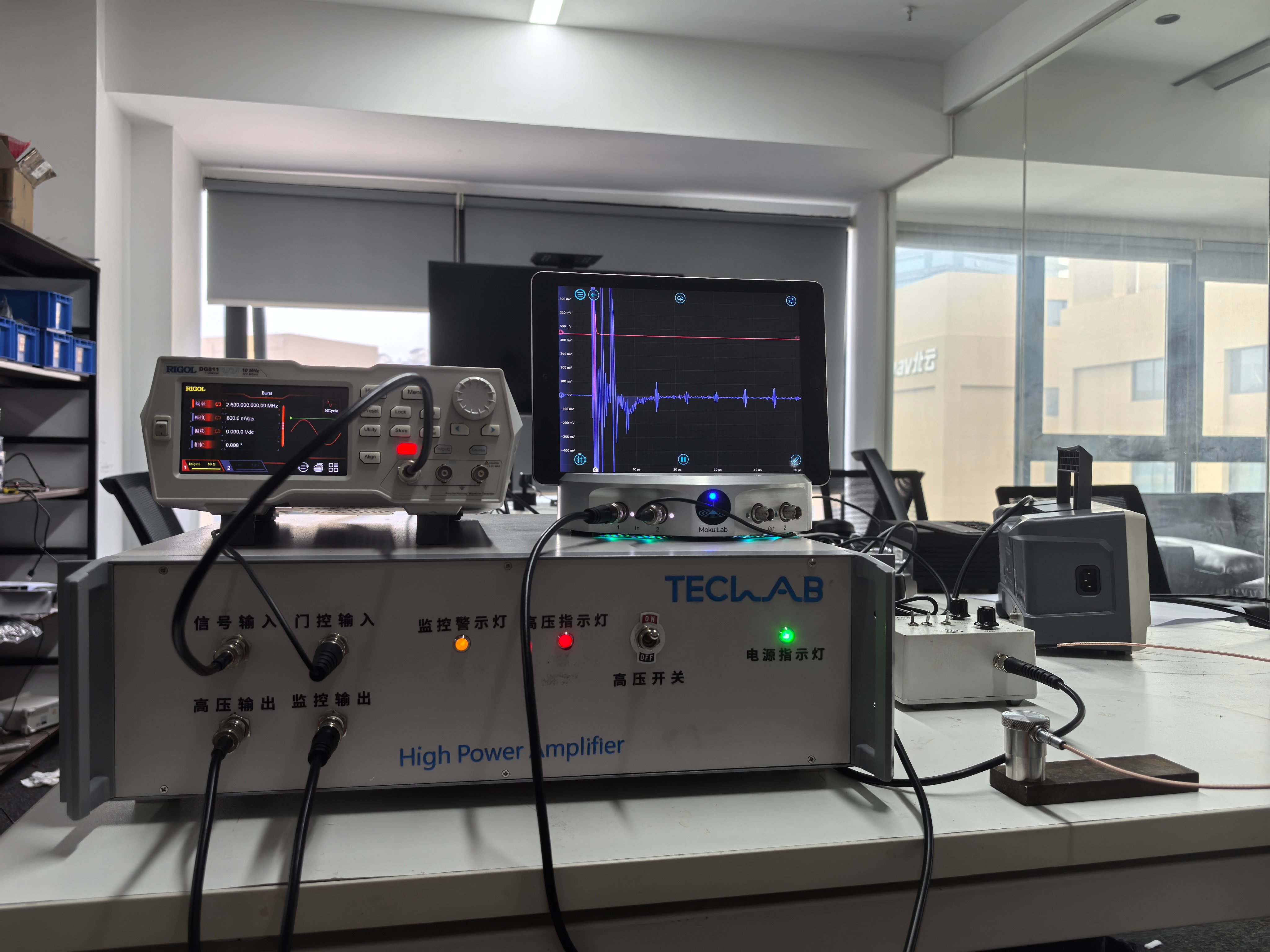

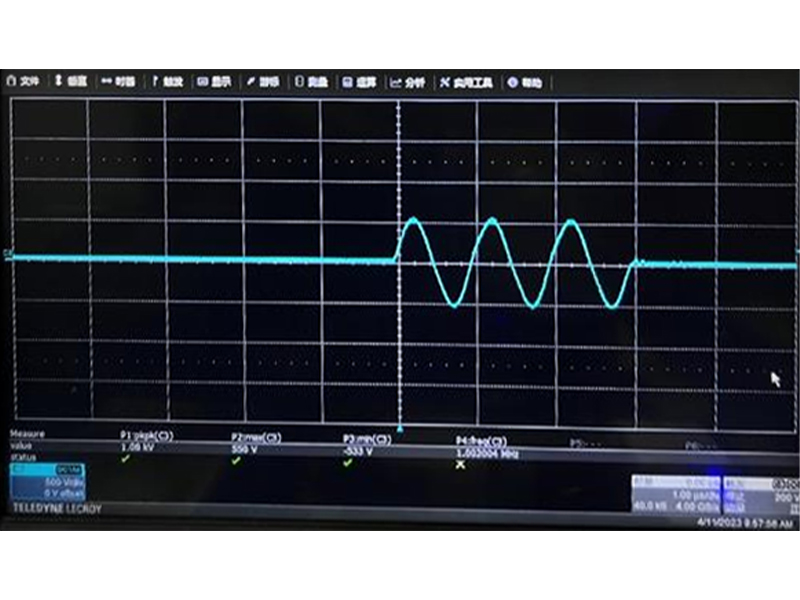

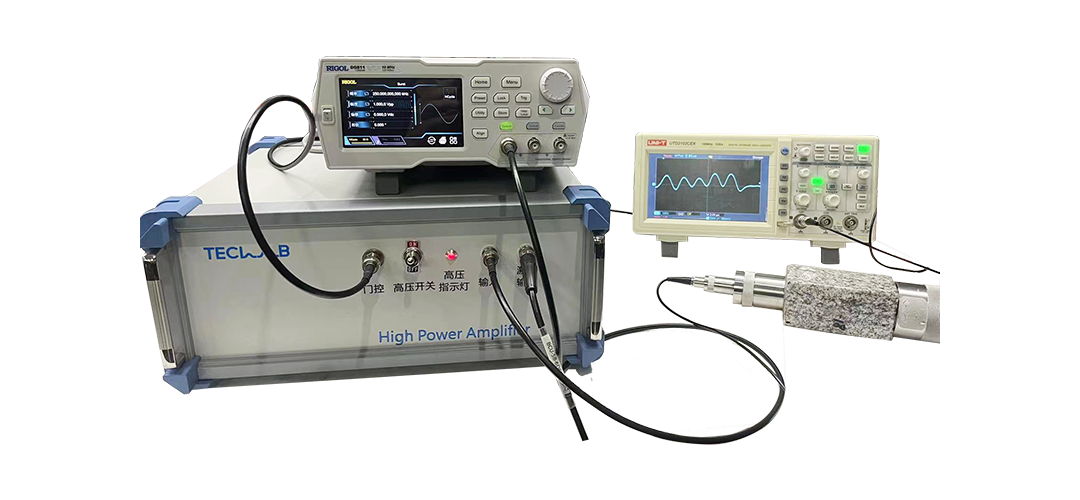

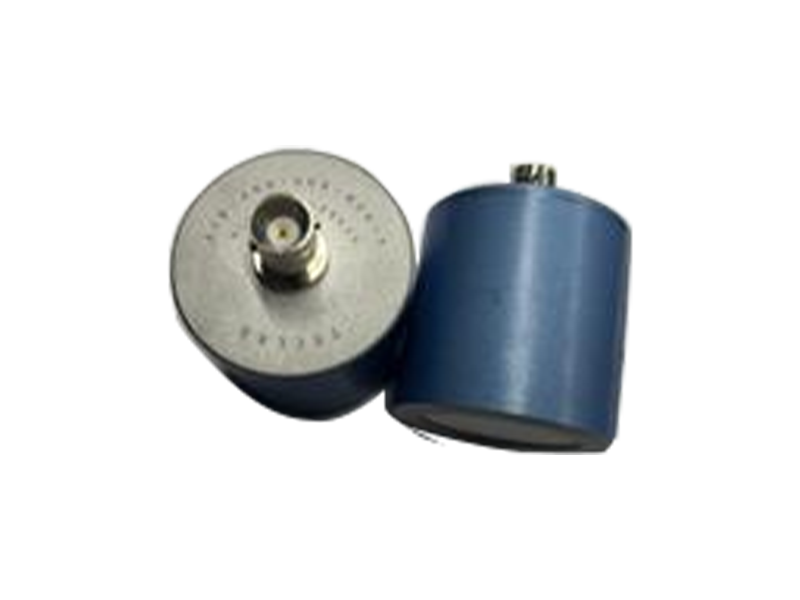

| 1 MHz 3 周期正弦信号放大后输出可达 1000 Vpp@47Ω负载 | EMAT电磁超声换能器 | AIR空气耦合超声换能器定制 | PZT接触式压电超声换能器定制 |
基本参数
|
频率（Hz） |
输入信号峰值(V) |
输出信号峰峰值（V） |
|
50K |
0.6 |
925 |
|
0.7 |
1070 |
|
|
0.8 0.9 1.0 1.1 1.2 |
1200 1350 1480 1610 保护 |
|
|
100K |
0.6 |
920 |
|
0.7 |
1070 |
|
|
0.8 0.9 1.0 1.1 1.2 |
1200 1350 1480 1610 保护 |
|
|
200K |
0.6 |
890 |
|
0.7 |
1030 |
|
|
0.8 0.9 1.0 1.1 1.2 |
1170 1300 1430 1550 保护 |
|
|
500K |
0.8 |
1000 |
|
0.9 |
1120 |
|
|
1.0 1.1 1.2 1.3 1.4 1.5 |
1236 1350 1460 1560 1660 保护 |
|
|
1M |
0.8 |
790 |
|
0.9 1.0 |
880 978 |
|
|
1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 |
1065 1158 1245 1335 1420 1496 1563 1620 保护 |
|
|
2M |
1.2 |
900 |
|
1.3 |
970 |
|
|
1.4 1.5 1.6 1.7 1.8 1.9 2.0 |
1030 1090 1130 1170 1200 1240 饱和 |
|
|
3M |
1.2 |
740 |
|
1.3 |
785 |
|
|
1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 |
825 860 895 930 965 990 1010 饱和 |
|
|
5M |
1.2 |
505 |
|
1.3 |
534 |
|
|
1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 |
565 590 610 635 650 670 680 690 700 饱和 |
|
|
8M |
1.5 |
340 |
|
1.6 |
352 |
|
|
1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 |
365 376 385 395 405 410 420 425 435 440 445 450 饱和 |
重复频率测试
|
频率(Hz) |
周期数 |
峰峰值(V) |
重复频率(Hz) |
|
50K |
3 |
1490 |
12 |
|
100K |
3 |
1480 |
30 |
|
200K |
5 |
1570 |
33 |
|
500K |
5 |
1570 |
80 |
|
1M |
5 |
1500 |
200 |
|
2M |
6 |
1235 |
400 |
|
3M |
7 |
1025 |
660 |
|
5M |
7 |
705 |
1500 |
|
8M |
8 |
450 |
5000 |
双工器弱信号衰减测试
|
频率(Hz) |
衰减(%) |
|
50K |
60 |
|
100K |
40 |
|
200K |
30 |
|
500K |
26 |
|
1M |
27 |
|
2M |
28 |
|
3M |
30 |
|
5M |
32 |
|
8M |
35 |
