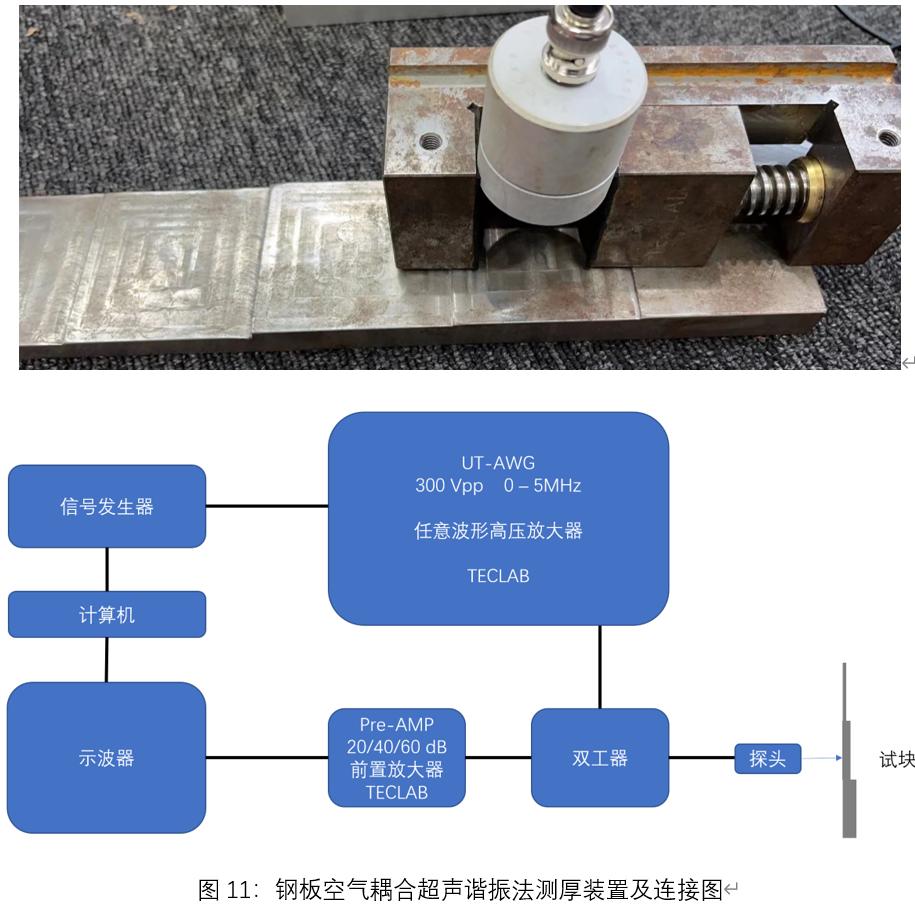

RDX双工器主要用于分离激励探头的高压信号和来自探头接收的弱电压信号。当用户自行搭建超声检测平台时，往往通过函数发生器产生所需的任意波形，然后通过功率或电压放大器产生高压激励信号驱动超声换能器工作。当仅使用一个超声波换能器进行检测时，该超声探头既用于激发超声波信号进入被测试样，同时该探头还需要将接收到的来自被测体的超声波信号，此时双工器就可以使得该平台可以实现单探头回波测量。
带宽： 标准版本RDX双工器的适用频率范围从100kHz至5MHz；可定制低频到50kHz或者高频到25MHz。
低输入输出阻抗： 50 欧姆
IN 端口：连接高压放大器或超声仪发射端口
OUT 端口：连接超声探头
To REC 端口：连接前置放大器，示波器/采集卡或超声仪接收端口

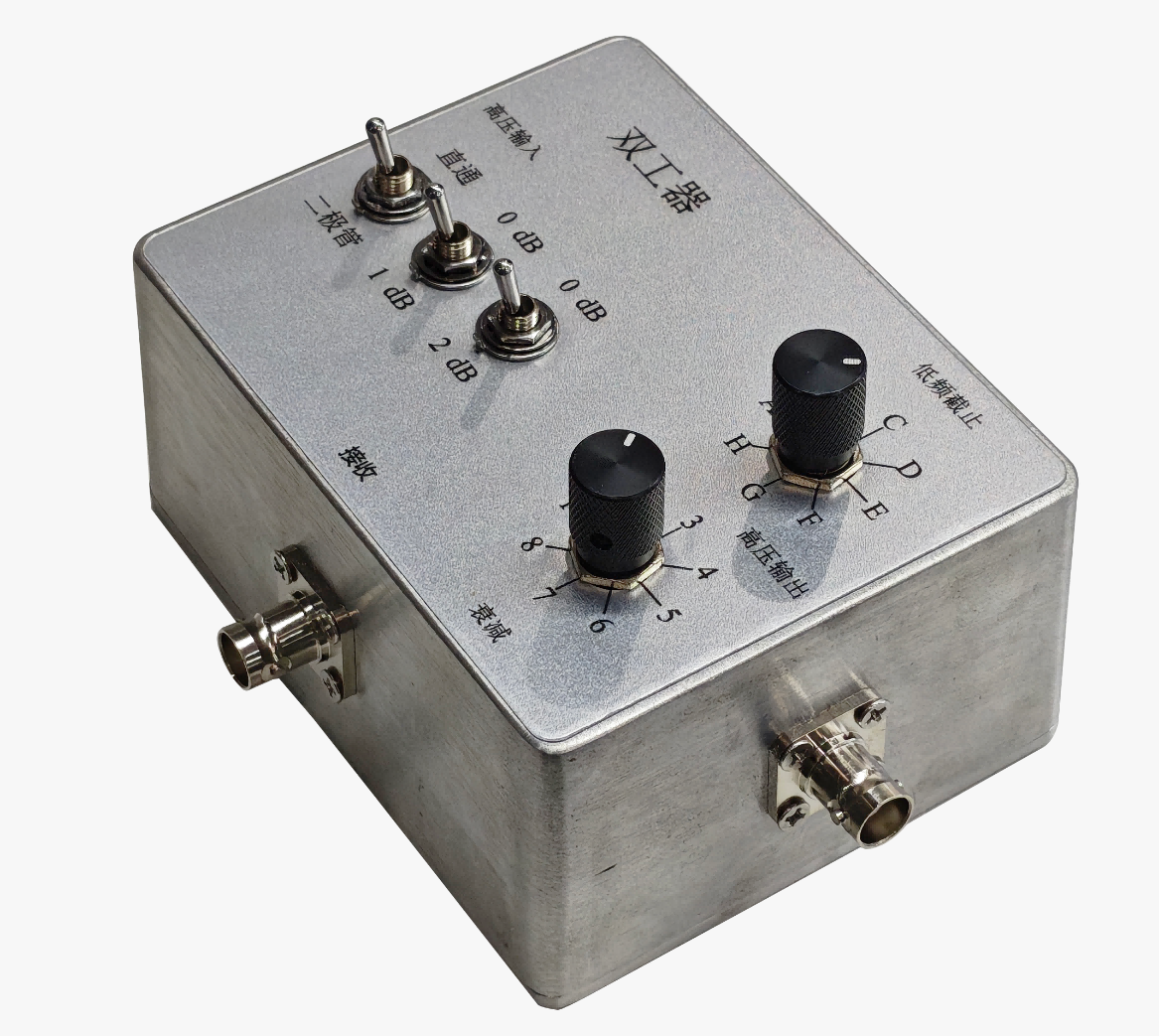

1. RDX输入端有一个可切换的二极管，可以阻挡门控放大器输出端可能存在的漏噪声，对于非门控功率放大器作用更加明显。
2. 当使用了二极管降噪功能打开时，可尝试打开高功率衰减器(1dB和2dB)来提升回波信号的幅度。

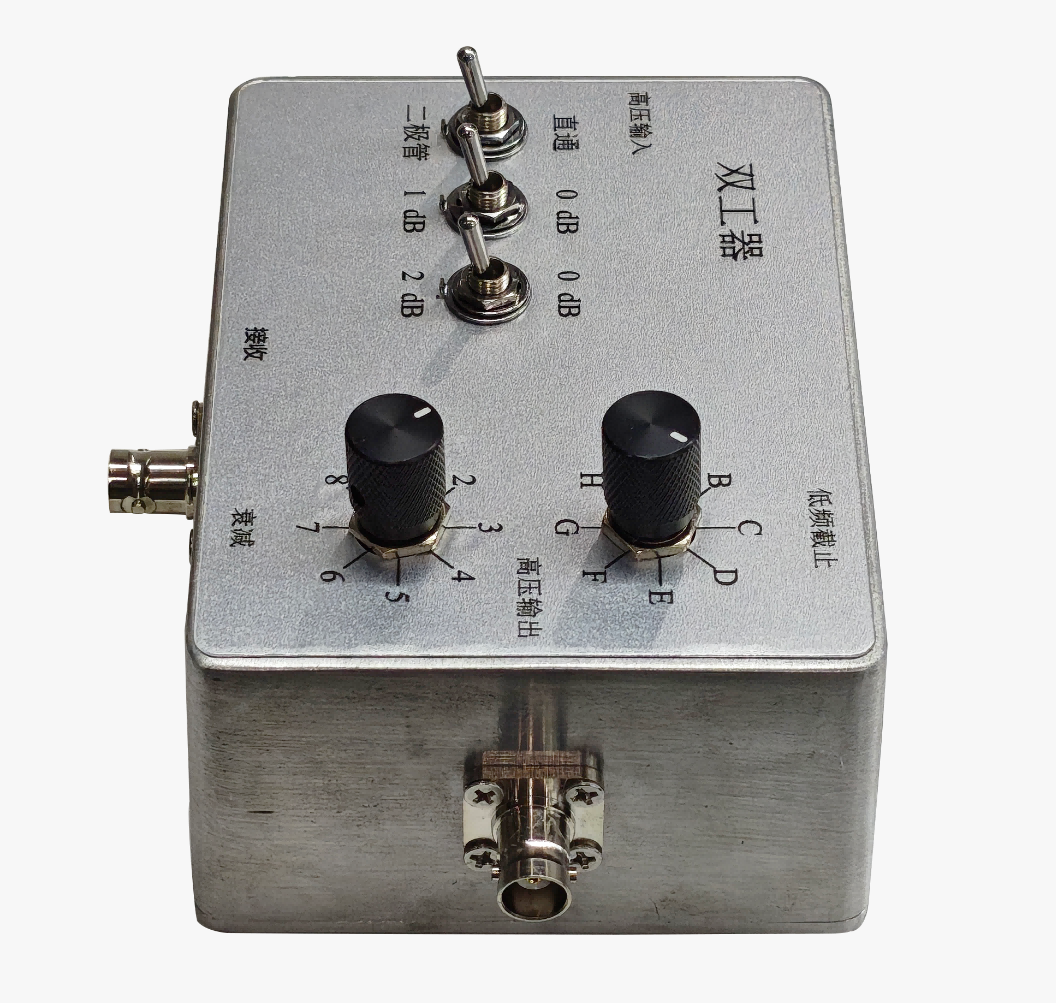

3. 顺时针旋转‘衰减’开关（从位置1至位置8） ，可使双工变压器次级绕组的阻尼电阻值从最大1300欧姆降至最小10欧姆， 从而增强信号阻尼效果减小回波信号的尾振。
| 位置 | 阻尼电阻 |
|
1 |
1300 欧姆 |
| 2 | 619 欧姆 |
| 3 | 310 欧姆 |
| 4 | 162 欧姆 |
| 5 | 80 欧姆 |
| 6 | 41 欧姆 |
| 7 | 22 欧姆 |
| 8 | 10 欧姆 |
|
位置 |
电感 |
高通 |
|
A |
打开 |
100KHz |
|
B |
27uH |
275KHz |
|
C |
10uH |
750KHz |
|
D |
4.7uH |
1.6 MHz |
|
E |
2.2uH |
3.4 MHz |
|
F |
1 uH |
7.5 MHz |
|
G |
0.47uH |
16 MHz |
|
H |
0.22uH |
34 MHz |
[1] Li R, Yang L, Lian Z, et al. Broadband acoustic resonance excitation method in gas pipelines via integrated frequency response compensation and spider wasp optimizer. NDT and E International, 2026, 160: 103671.
