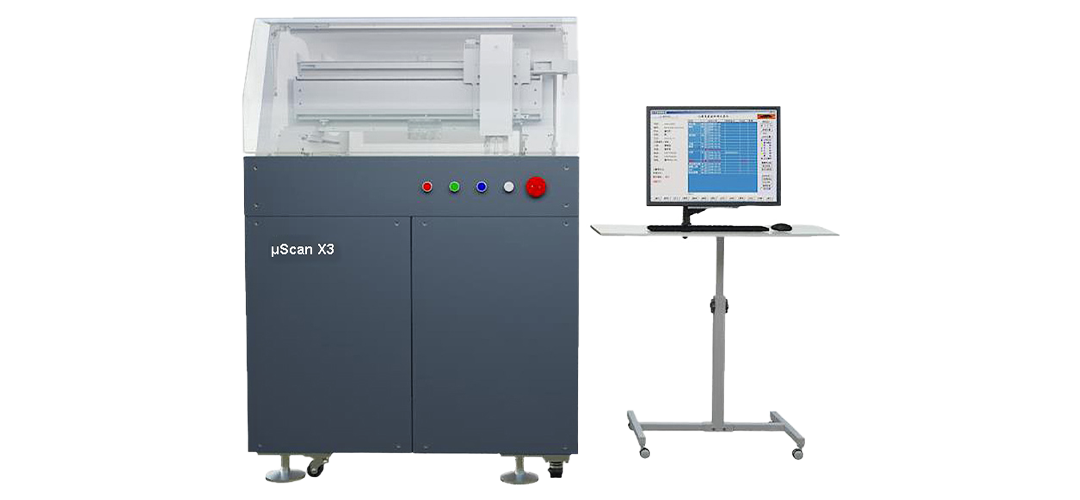

高频超声显微镜 uScan
μSCAN超声扫描显微镜是一款三轴自动化超声检测系统。主要用于检测平板件试样或工件。
超声主机带宽可从1 MHz 至 500 MHz,采样频率最高可达1 GHz。成像分辨率可从0.5 um至4000 um。
软件功能定制服务
探头配件选配
安装调试培训服务
试样检测服务
特殊参数定制服务
OEM定制服务
主要参数
|
激励电压 |
100V–435V |
最大扫描速度 |
300mm/s |
|
脉冲宽度 |
25–150ns |
定位精度 |
X/Y ≤ ±1 μm Z≤±10μm |
|
接收带宽 |
0.3-50MHz@-3dB |
重复定位精度 |
X/Y≤±0.01mm Z≤±0.02mm |
|
阻抗 |
28,31,36,42,50,63,85和128Ω |
采样频率 |
500MHz |
|
PRF |
100 HZ- 5KHz； |
超声探头 |
可兼容1~110MHz的超声探头 |
|
接收增益 |
60 dB |
成像 |
实时A扫，C扫 |
|
成像分辨率 |
1–4000um |
滤波器 |
8 个可设置高低通滤波档位 |
支持回波法检测和透射法检测。可根据被测工件尺寸选择不同的扫查范围：
|
型号 |
长 |
宽 |
高 |
|
X1 |
200mm |
100mm |
100mm |
|
X2 |
350mm |
200mm |
110mm |
|
X3 |
500mm |
330mm |
100mm |
|
X4 |
900mm |
600mm |
250mm |
|
X5 |
1500mm |
1200mm |
500mm |
|
X6 |
按需定制款 |
||
|
|

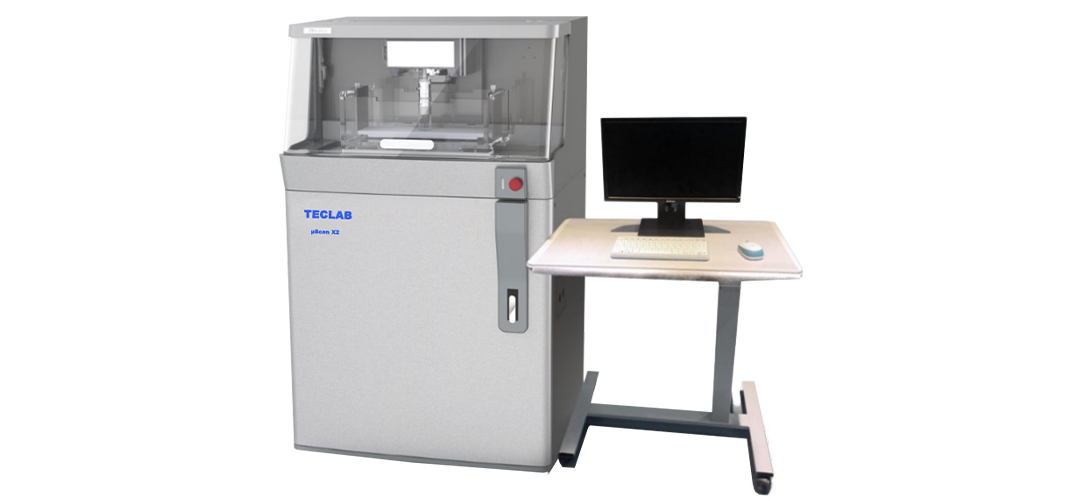

名称 |
X2型 |
X3型 |
X6型 |
|
1 |
扫描系统 |
X、Y轴：伺服电机驱动；Z轴：步进电机驱动； |
X、Y轴：伺服电机驱动；Z轴：步进电机驱动； |
X、Y轴：伺服电机驱动；Z轴：步进电机驱动； |
|
2 |
扫描范围 |
260mm x 100 mm x 50 mm |
1000mm x 1220 mm x450 mm |
1000mm x 1220 mm x450 mm |
|
3 |
超声发射、接收器 |
带宽1-65 MHz |
带宽1-65 MHz(可升级到300 MHz) |
带宽1-65 MHz(可升级到300 MHz) |
|
4 |
高速数据采集卡 |
采样频率 500MHz |
采样频率 500MHz(可升级到GHz) |
采样频率 500MHz(可升级到GHz) |
|
5 |
超声探头 |
标配15MHz0.75in探头一只； |
标配15MHz0.75in探头一只；(可选配100 MHz以上探头) |
标配15MHz0.75in探头一只；(可选配100 MHz以上探头) |
|
6 |
工控机 |
i5处理器、内存4GB、硬盘1T、Win7 32位操作系统 |
i5处理器、内存4GB、硬盘1T、Win7 32位操作系统 |
i5处理器、内存4GB、硬盘1T、Win7 32位操作系统。 |
|
7 |
显示器 |
21.5"液晶显示器一个 |
21.5"液晶显示器一个 |
21.5"液晶显示器一个 |
|
8 |
上下水系统 |
手动控制水槽系统的注排水过程（可选配） |
手动控制水槽系统的注排水过程（可选配） |
手动控制水槽系统的注排水过程（可选配） |
|
9 |
检测软件 |
水浸超声检测软件 |
水浸超声检测软件 |
水浸超声检测软件 |
应用场景

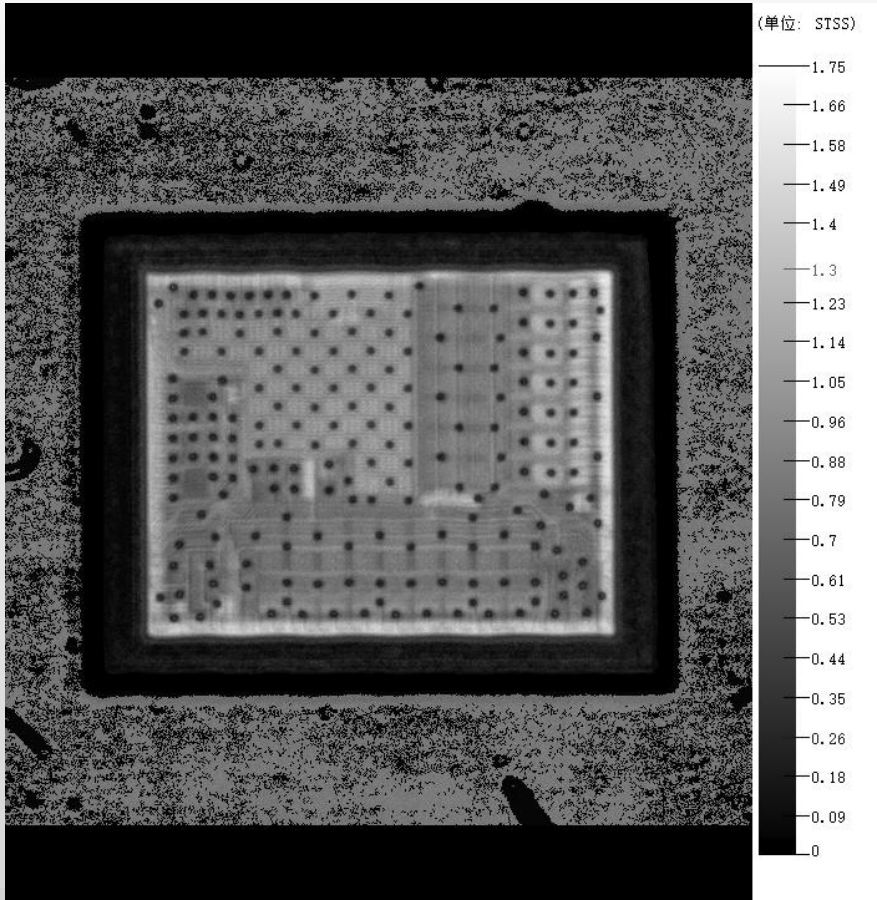

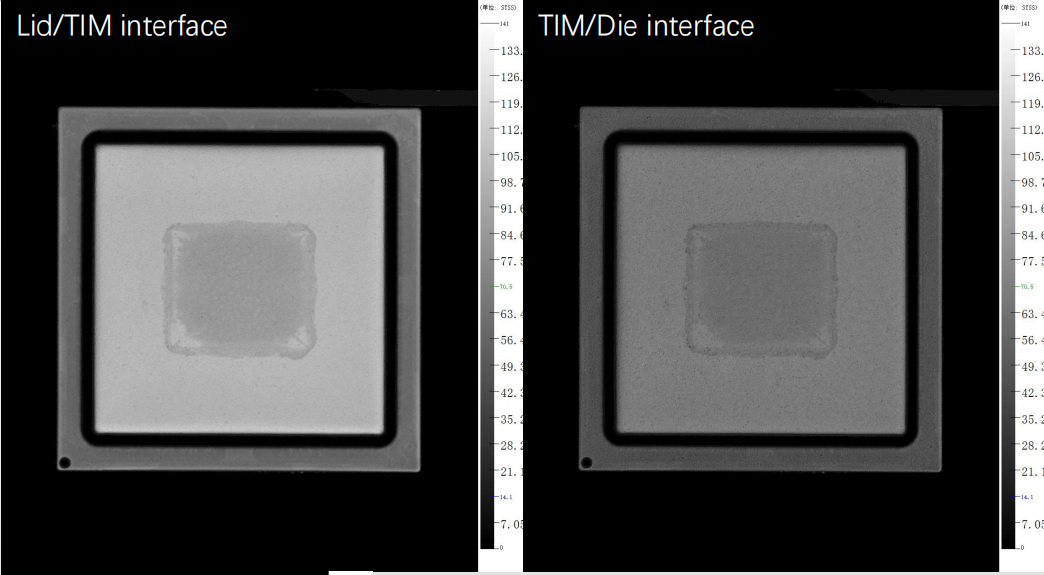

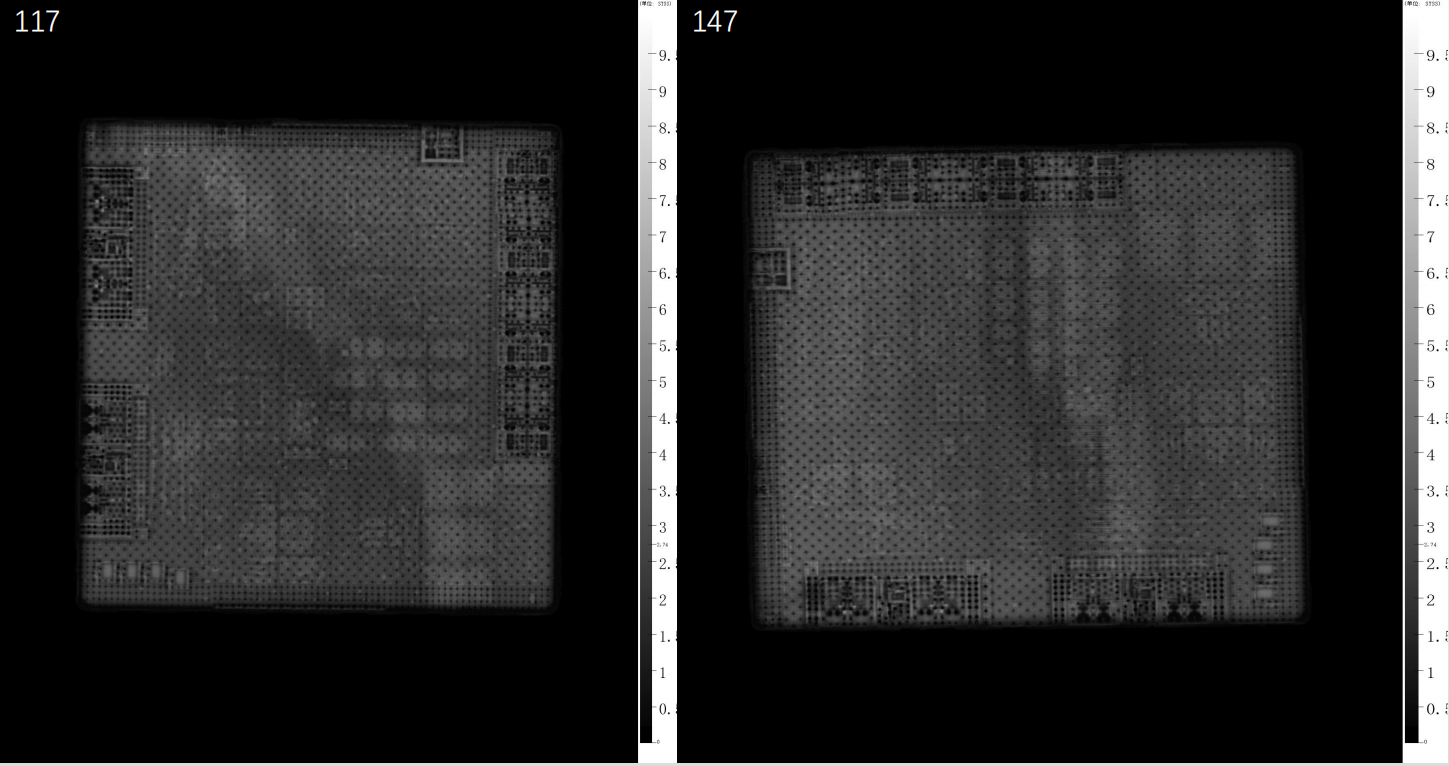

芯片缺陷检测
|
15 MHz 检测 |
150MHz检测 |
180MHz检测 |

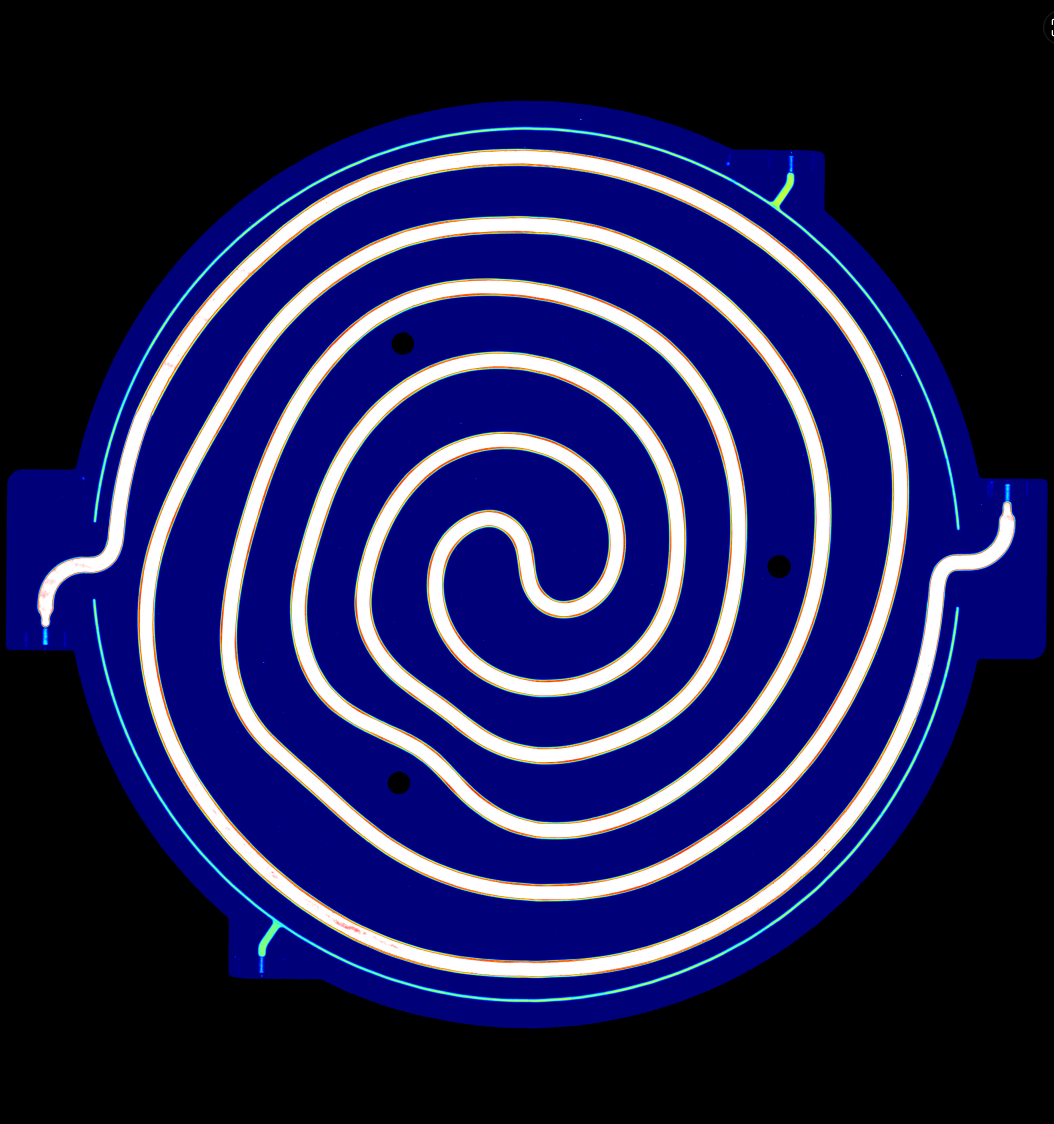

水冷板焊接缺陷检测
|
15MHz检测 |
25MHz检测 |
焊接质量检测
15MHz

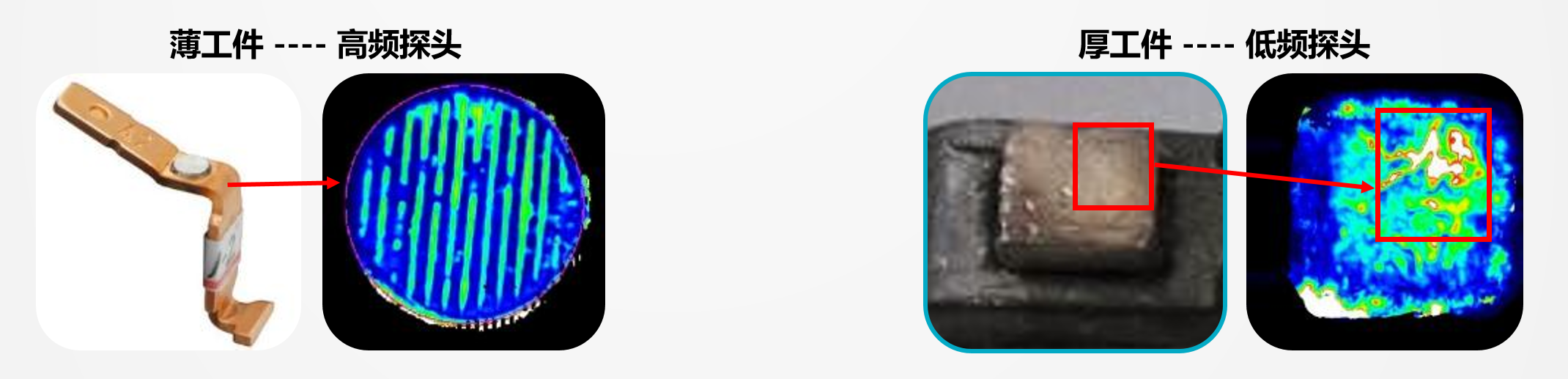

低压开关焊接件质量检测

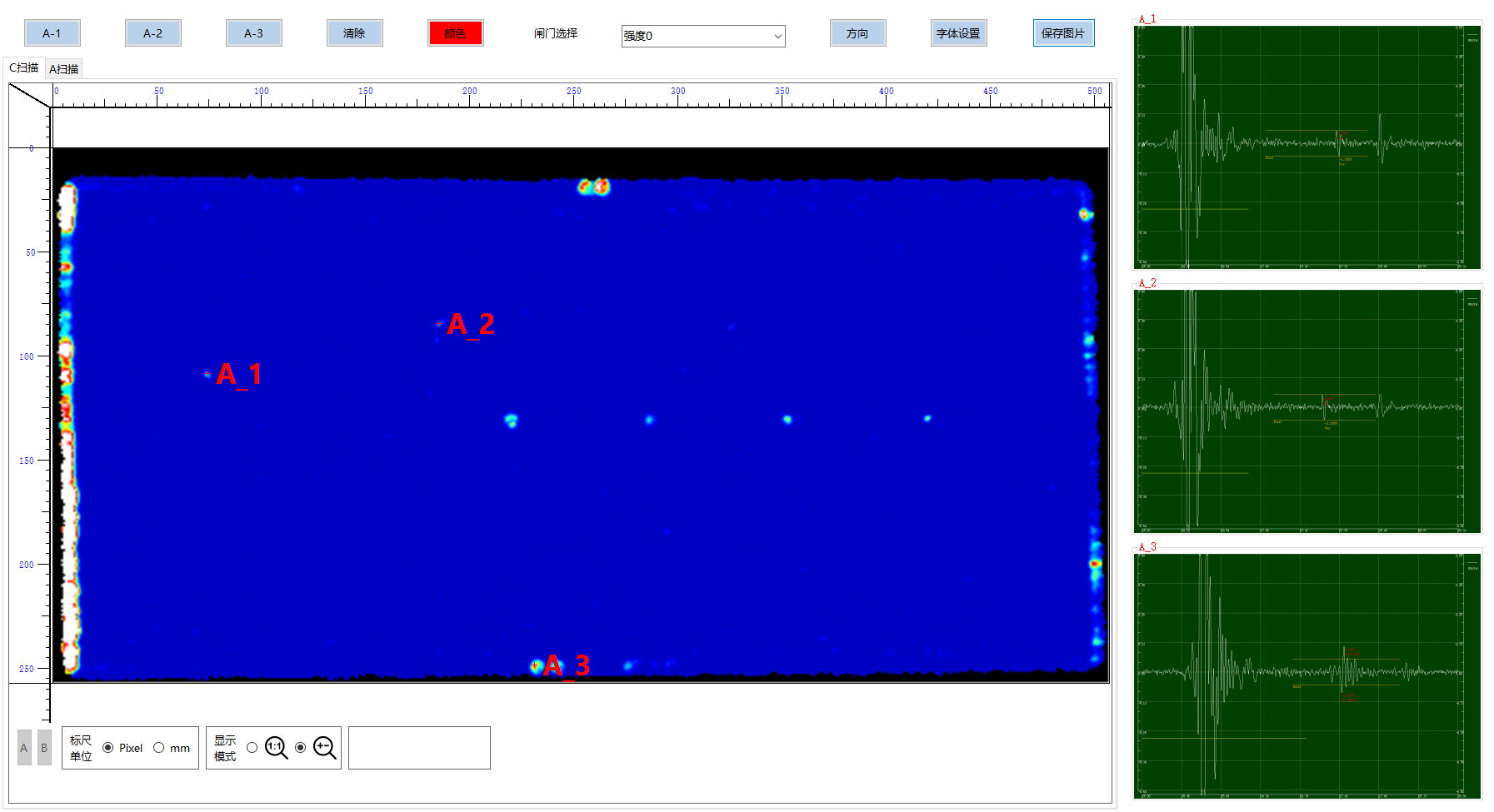

原材料缺陷及纯净度检测
15MHz
