低频任意波超声检测平台 UT-AWG
分享
描述
技术参数
UT-AWG 任意波形高压放大器是一款特别适用于超声检测研究平台搭建的仪器。设备具备300 Vpp的高电压输出功能，具有DC - 2 MHz 全带宽高压输出，5 MHz -6 dB高电压输出。可用于空气耦合超声研究，导波检测研究，低频超声（混凝土，岩石）等研究，以及常规超声检测研究。
更多应用案例请查看：任意波形高压放大器在超声无损检测研究中的典型应用案例

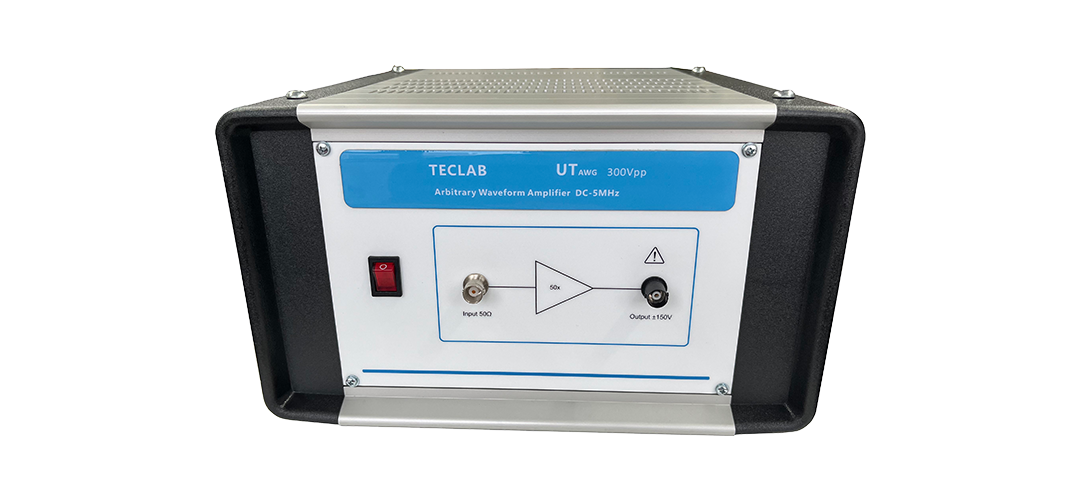

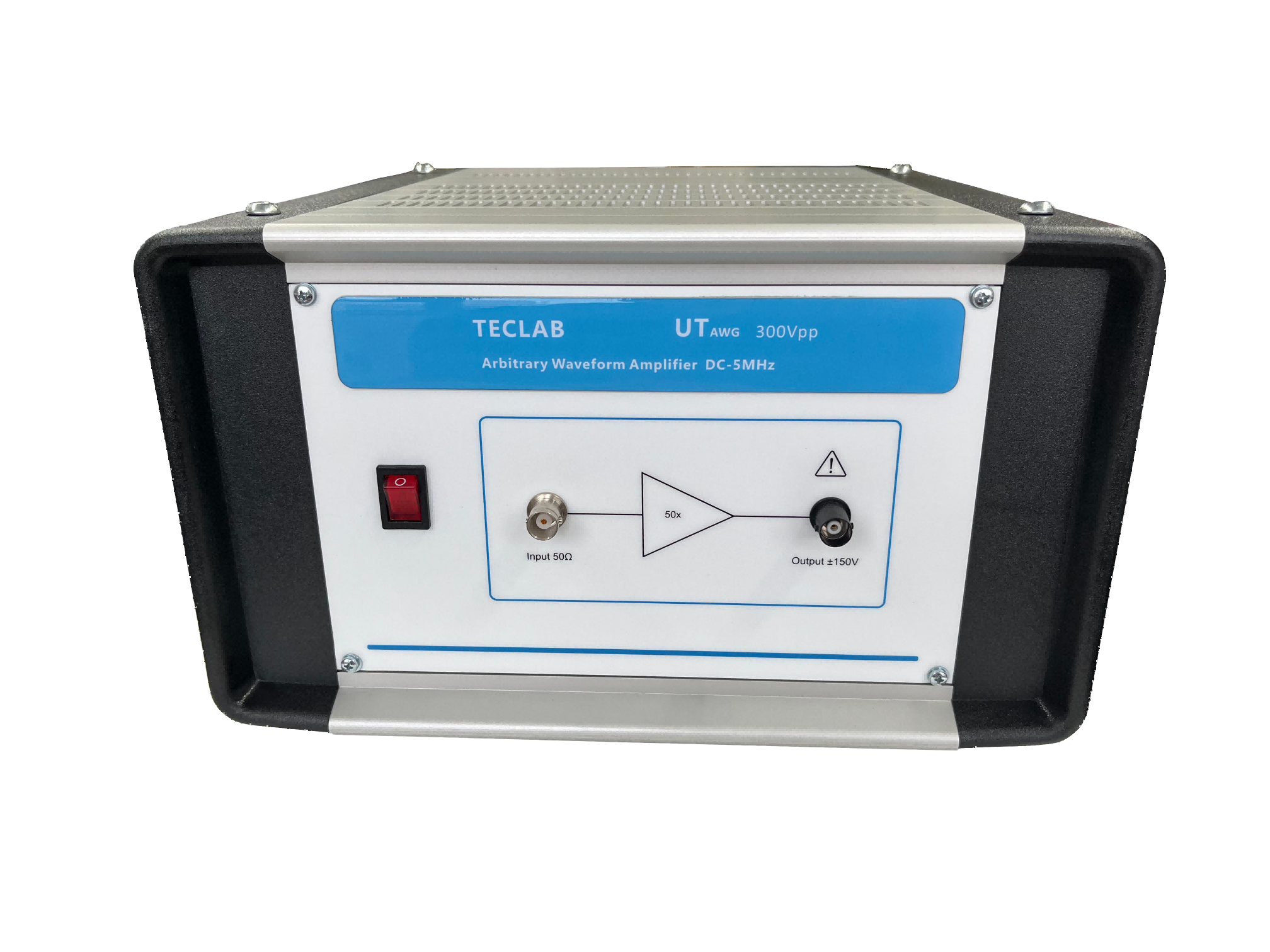

实物图
技术参数
|
放大倍数 |
固定50倍 |
|
带宽 |
DC-5 MHz |
|
输出电压 |
300 Vpp@DC-2 MHz，150Vpp@5 MHz |
|
电流 |
300mA |
|
噪声 |
12mVrms |
|
输入输出阻抗 |
50Ω |
|
稳定性 |
支持电容和电阻负载稳定放大 |
|
前置放大(可选) |
20/40/60 dB 可切换 |
|
功耗 |
230V 50Hz AC，120W |
|
操作温度 |
15-30℃ |
|
存放温度 |
0-60℃ |
|
相对湿度 |
30-70%无凝露 |
|
尺寸 |
280x280x160mm |
|
重量 |
6.8kg |
