高级超声材料表征系统UMS

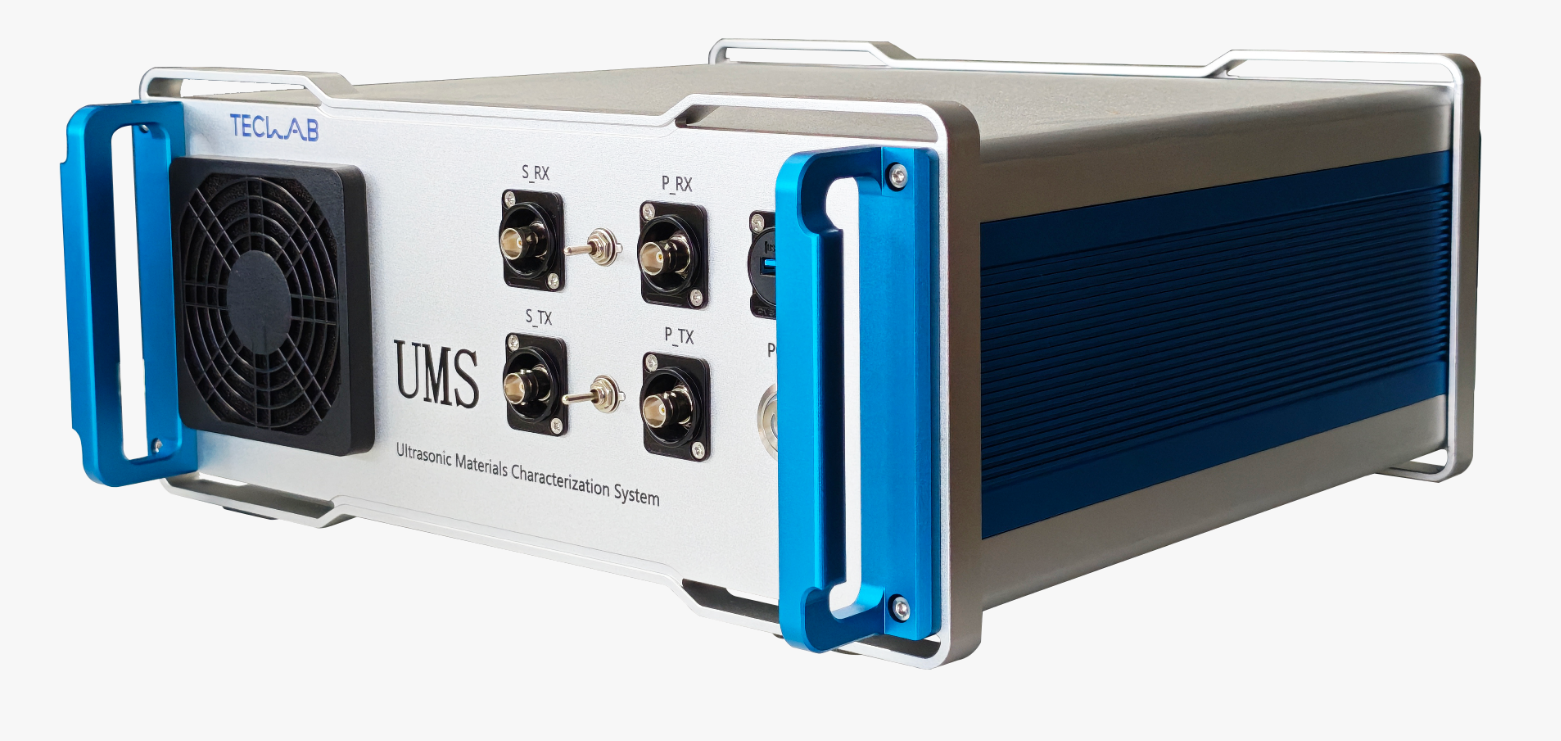

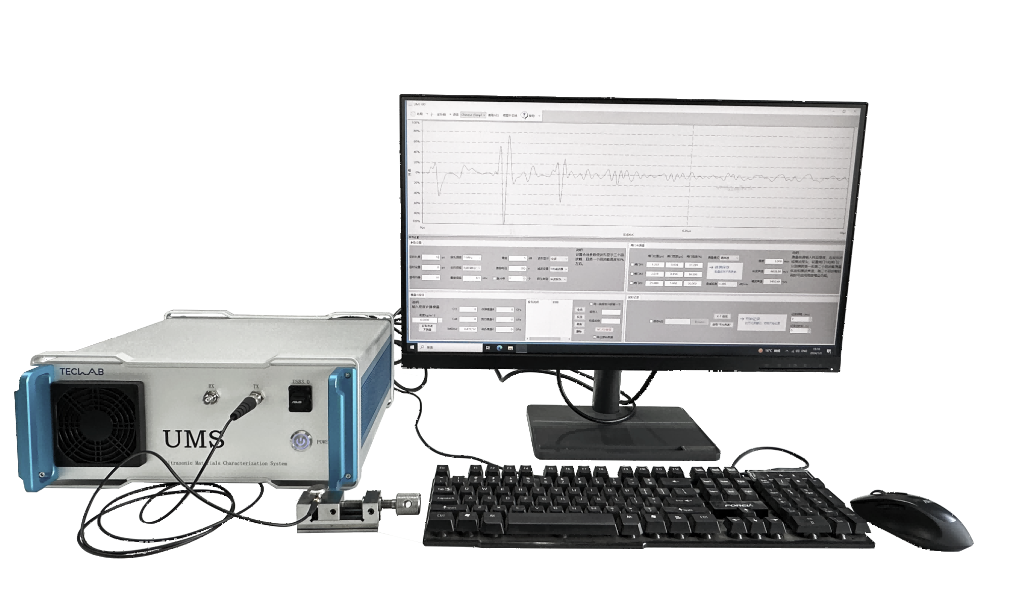

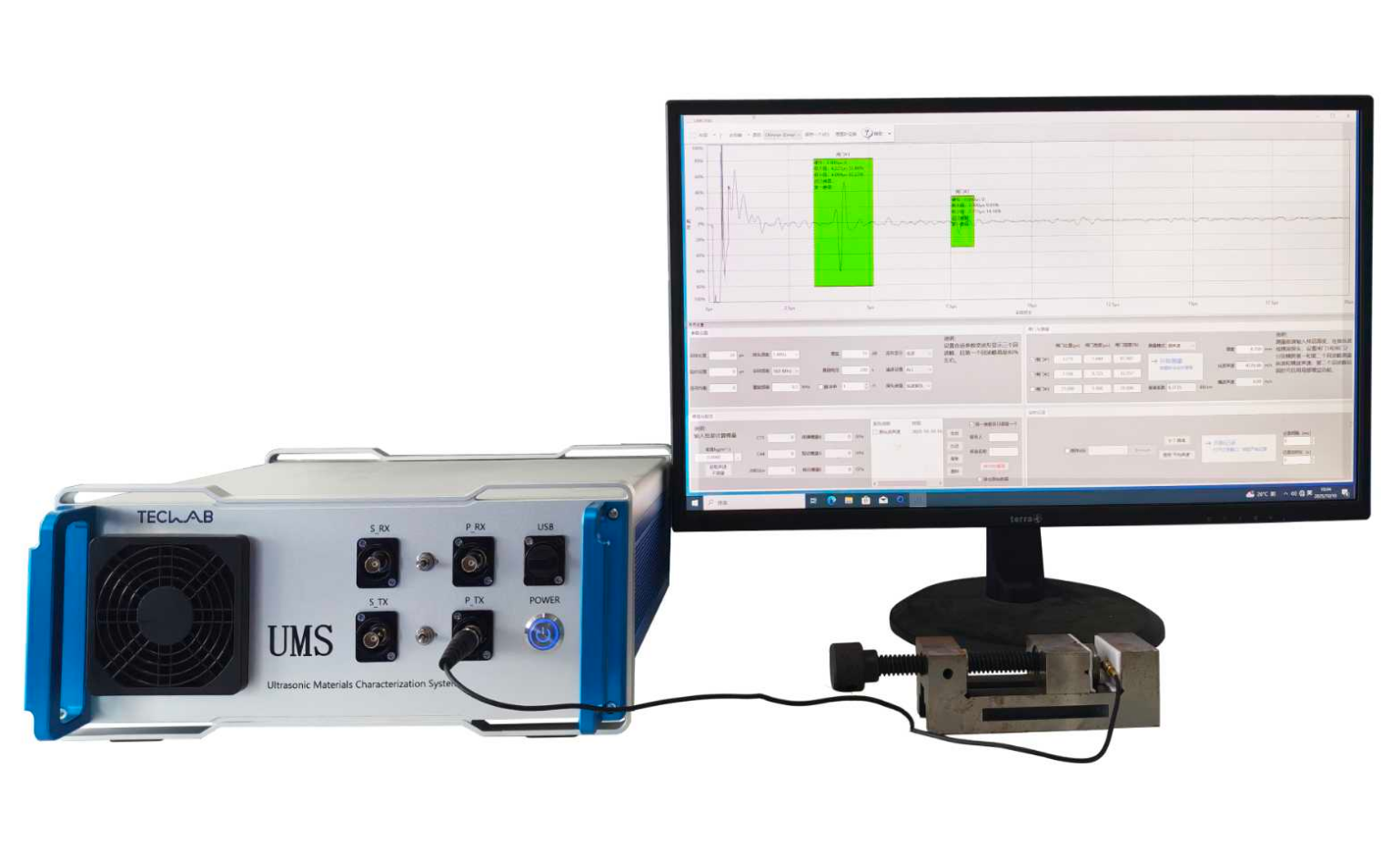

实验图
概述
高级超声材料表征系统可用于材料性能表征。可以测量材料纵波横波声速以及弹性模量，分析衰减系数等。系统主机通过专有的软件UMSoft对系统参数进行设置，对数据进行采集分析和处理。测量结果包括纵波声速，横波声速，杨氏模量，体积弹性模量，剪切模量，泊松比和和衰减系数。针对粗晶粒，粉末冶金或3D打印增材制造样品材料，UMS独有的弱信号局部放大功能，大部分各向同性材料均可轻松测量。UMS测试方法符合国家标准：GB/T 38897-2020。
主要技术参数
|
激励波形 |
负方波 |
|
脉冲电压 |
10V to 230 V |
|
频率范围 |
0.5-30 MHz |
|
接收增益 |
0 dB to 80 dB |
|
局部增益 |
最大80dB,二次回波单独放大功能* |
|
滤波设置 |
All, 10 MHz, 5 MHz, 2.25MHz, 1MHz以及自定义FIR滤波 |
|
波形 |
Full rectify, + half rectify, - half rectify, or RF |
|
声时分辨率 |
6.25 ns |
|
测量模式 |
回波法和透射法 |
|
采样精度 |
12 bits |
|
接口 |

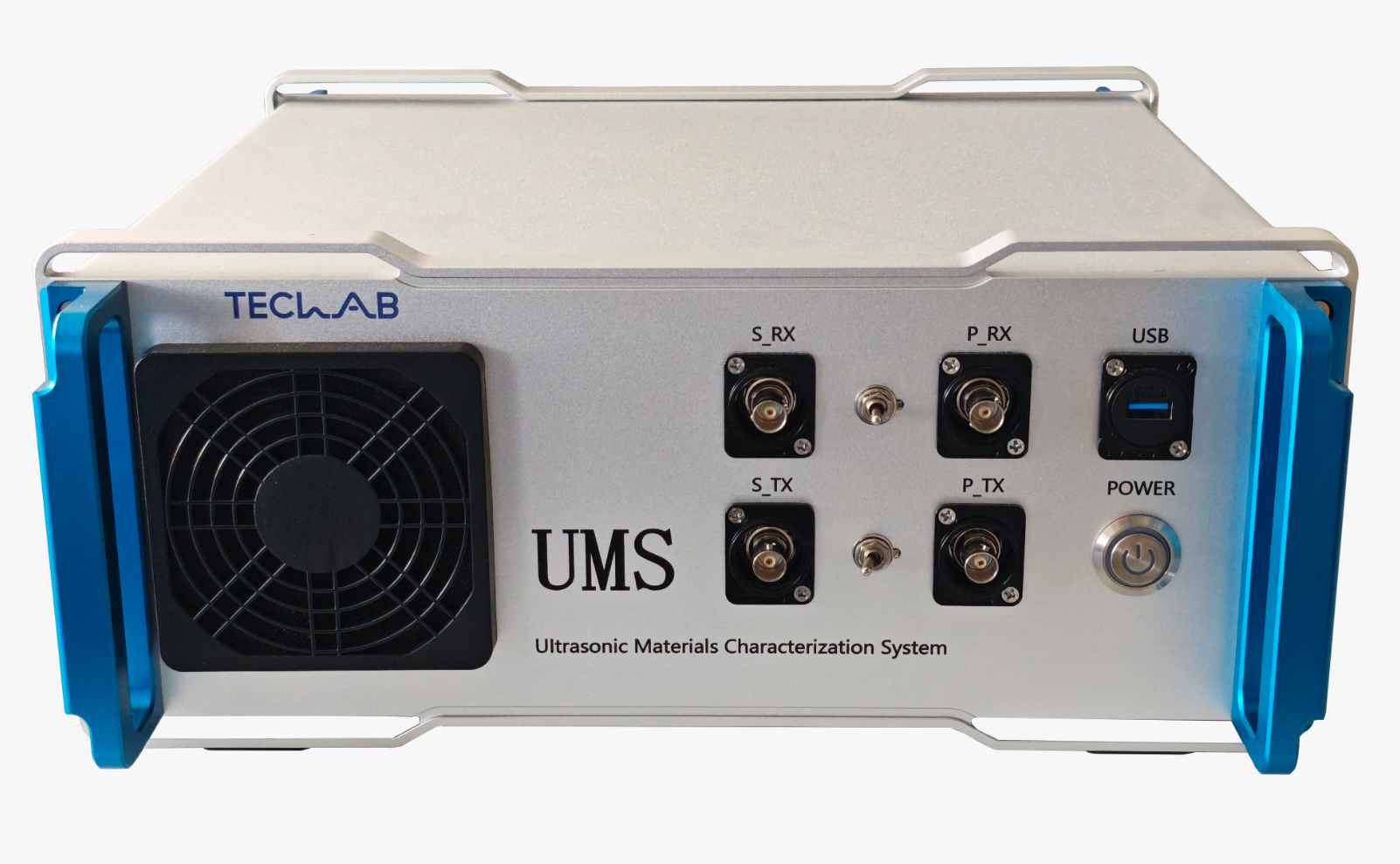

4个 BNC 接口;端口自动识别;带切换开关 |
|
纵波换能器 |
5MHz [根据材料类型定制] |
|
横波换能器 |
5MHz [根据材料类型定制] |
|
横波耦合剂 |
高粘性，4 盎司/管 |
|
信号线 |
BNC-Mircrodot 或 SMB-Mircrodot |
|
弹性常数测量结果 |
C11和C44 |
|
弹性模量测量结果 |
杨氏模量；泊松比；体积弹性模量和剪切模量 |
|
声速测量结果 |
纵波声速和横波声速 |
UMSoft软件
• 控制高级超声材料表征系统设置参数
• 分析计算纵波横波声速
• 分析计算杨氏模量，泊松比，剪切模量和体积弹性模量
• 分析计算衰减系数
• 绘制声速-时间实时变化曲线（可选）
• 二次回波单独放大功能
• 测量报告直接输出到word

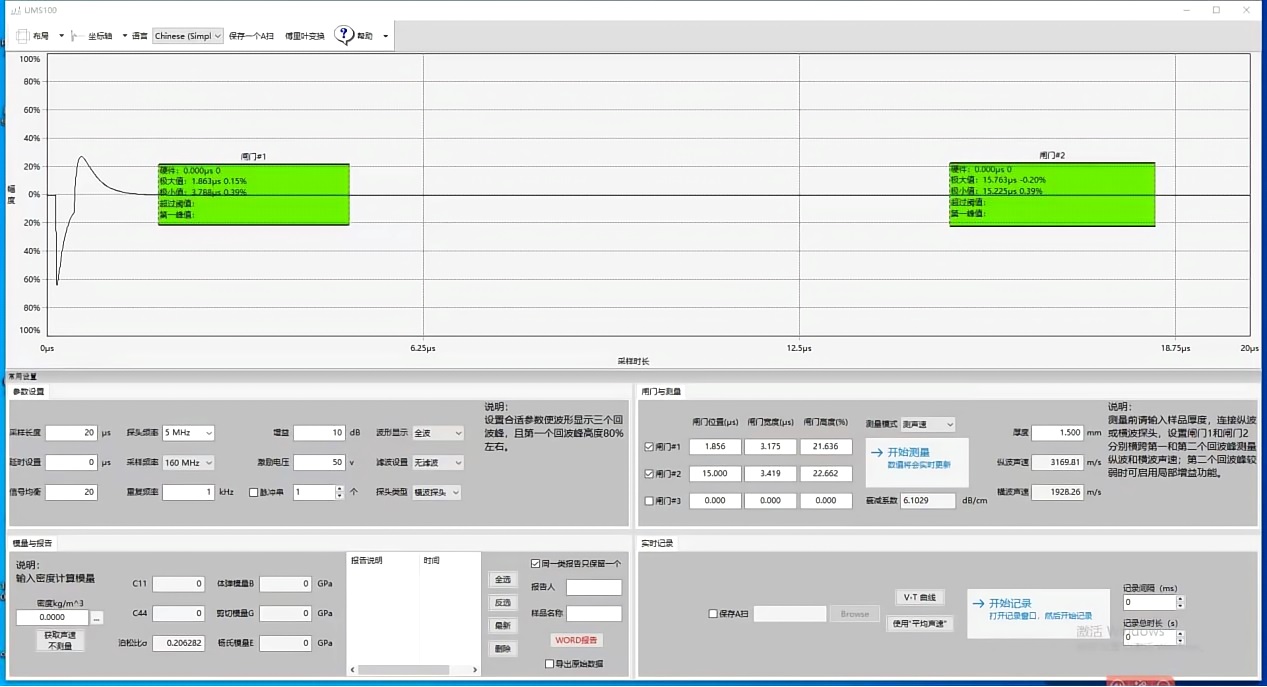

软件界面
请联系销售工程师获取最新产品资讯！
