概述

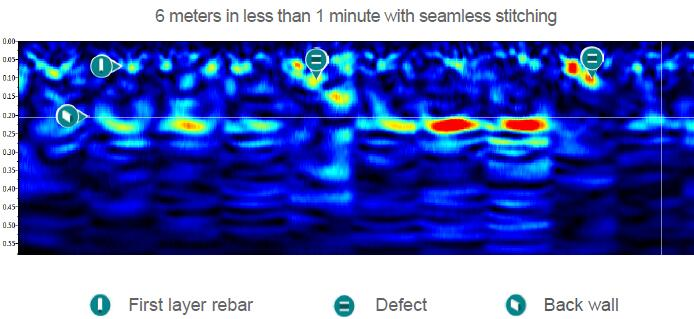

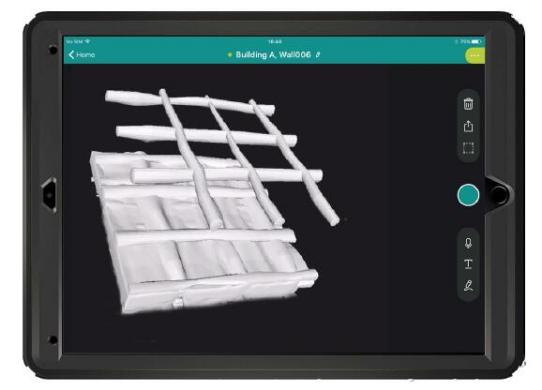

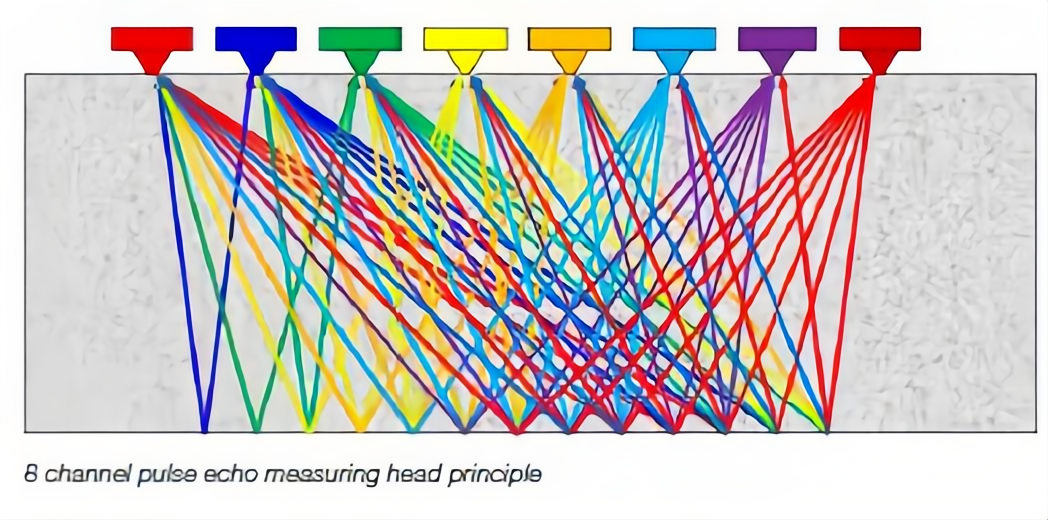

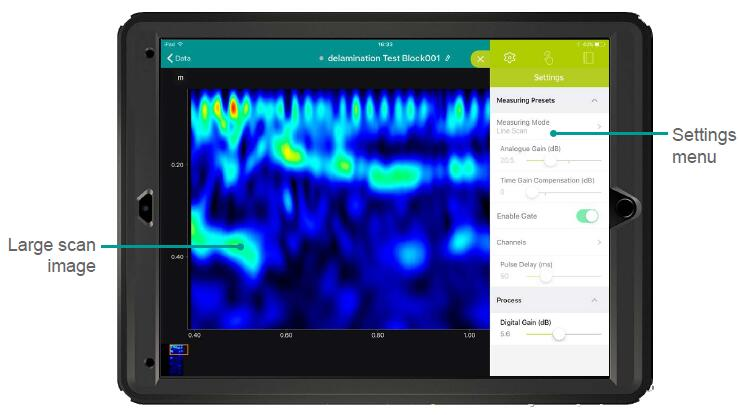

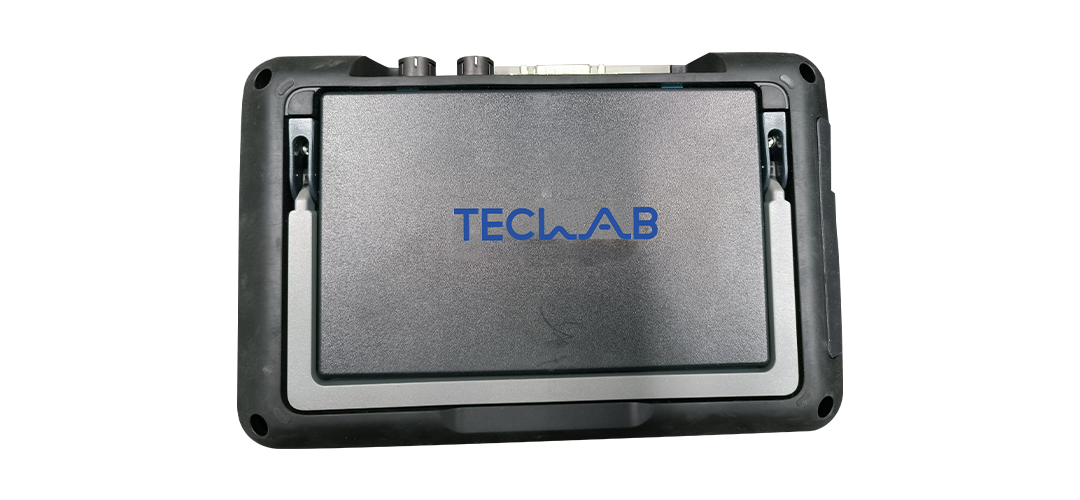

混凝土B超仪能够无损检测混凝土内部缺陷并成像，其采用低频阵列超声成像技术，主机支持24-48个干耦合超声横波换能器，通过SAFT成像算法实现混凝土内部B超声成像。数据通过WIFI传输给IPAD进行显示和分析。
技术参数
|
测量范围 |
>1 米，取决于混凝土质量 |
|
带宽 |
15至100 KHz |
|
测量精度 |
1 us |
|
脉冲电压 |
+/- 150V |
|
接收增益 |
0-80 dB |
|
换能器中心频率 |
50 KHz 横波 |
|
激励波形 |
方波 |
|
脉冲延时 |
8 ms 至 200 ms |
|
通道数 |
8 或16 |
|
传感器重量 |
约3 Kg |
|
尺寸 |
240 x 273 x 153 mm |
|
显示装置 |
IPAD |
|
湿度 |
< 95% 无凝露 |
|
IP等级 |
IP54 |
|
操作温度 |
-10 ℃ 到50 ℃ |
应用场景
 |
 |
全套测量模式
用于均匀性测试的区域扫描

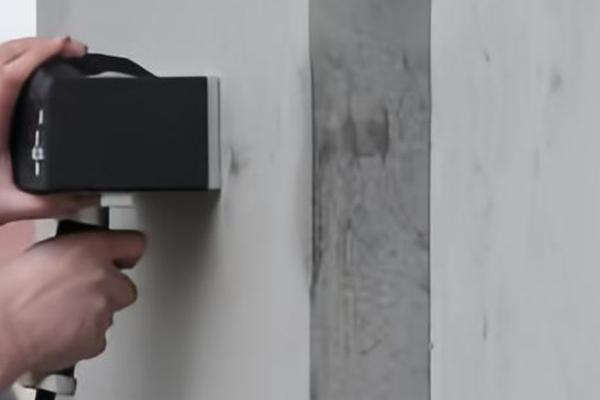

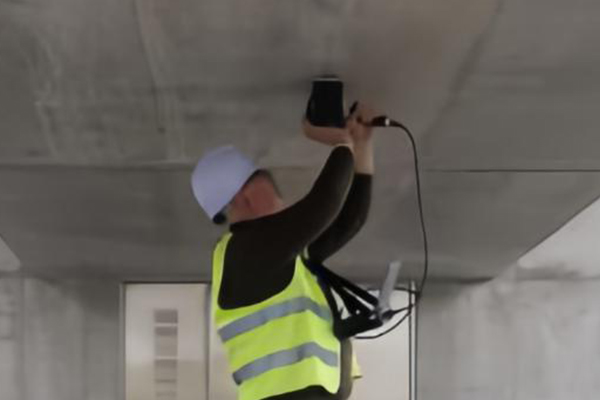

手持便携
准确快速
