概述

混凝土岩石弹性模量测量系统UMS-LF-50主要由UT-AWG高压宽带放大器放大来自任意波形发生器产生的波形信号来实现高压激励，最高可以放大到300 Vpp,带宽可从DC 到 5 MHz。选配双工器可以实现单探头回波法测量，选配Pre-AMP可以额外提供20/40/60dB的前置放大。根据客户需求我们还可以定制各种低频超声换能器满足客户的需求。

  采用超声无损测量方法对高衰减材料进行无损式弹性模量表征。相对于试验机破坏性抗压实验和敲击共振法具有更高的精度且不破坏实验对象。

测量结果包括

纵波横波声速

杨氏模量，泊松比，剪切模量和体积弹性模量

声衰减系数

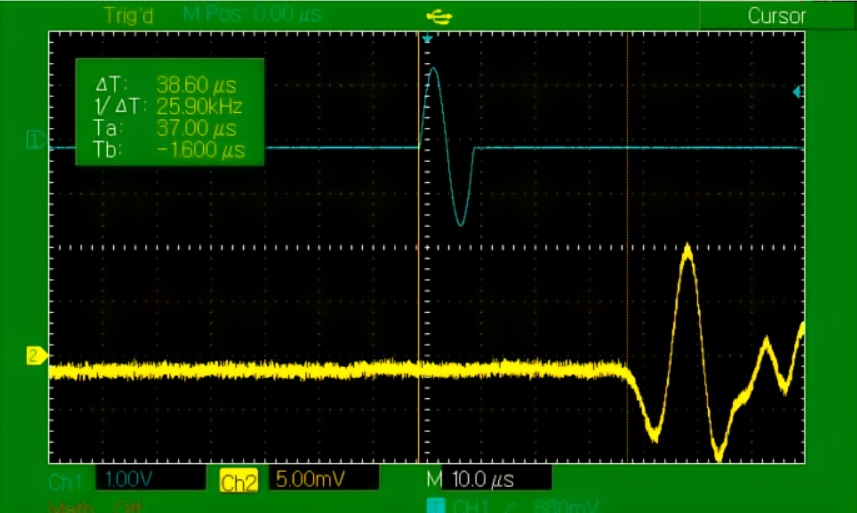

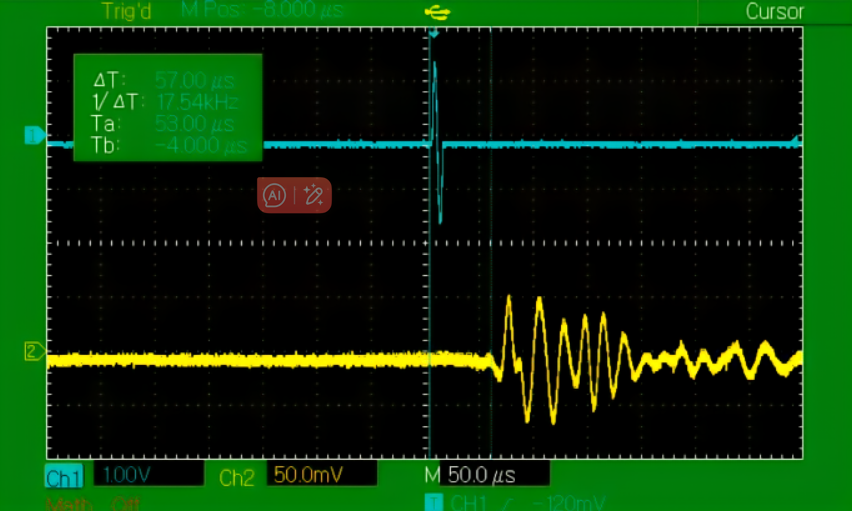

测量结果示例图

用户产生激励波形的函数发生器和波形显示的示波器由用户提供。

技术参数

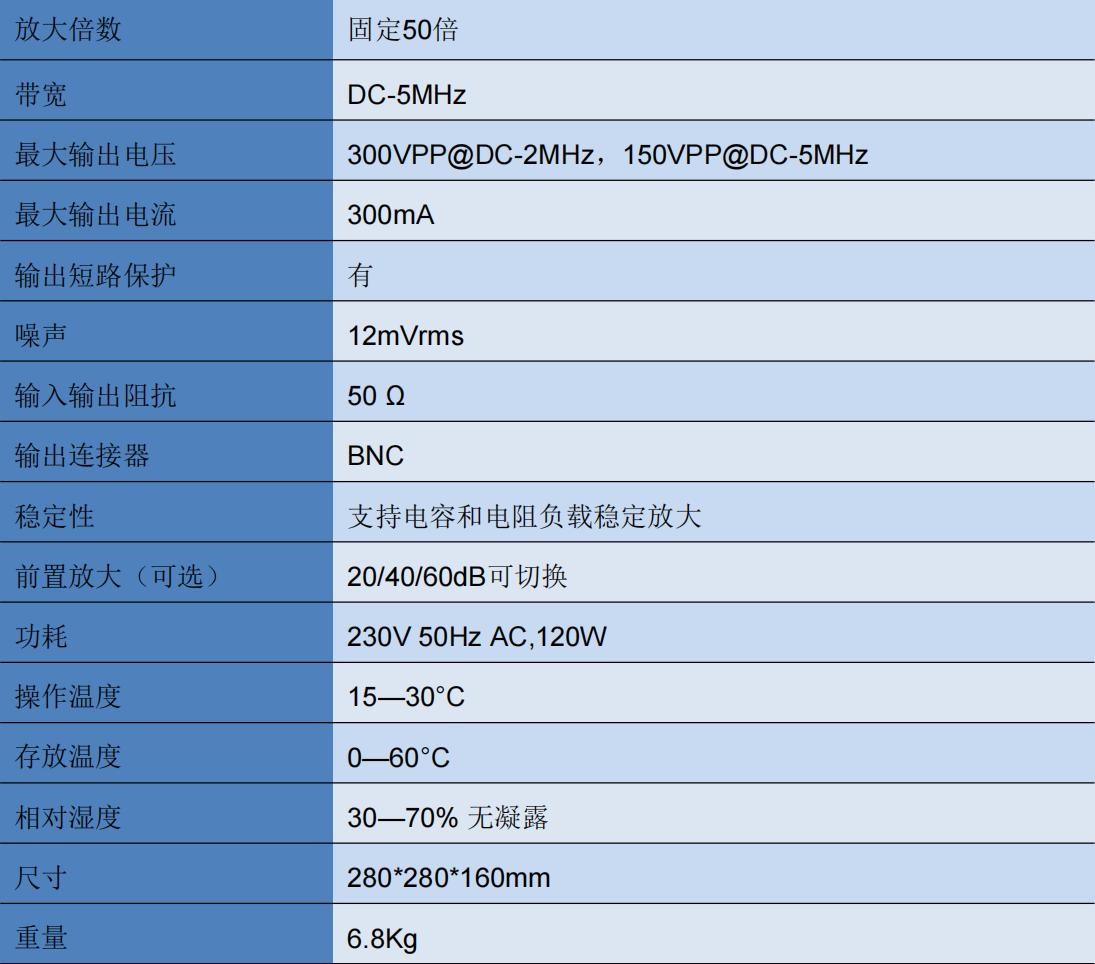

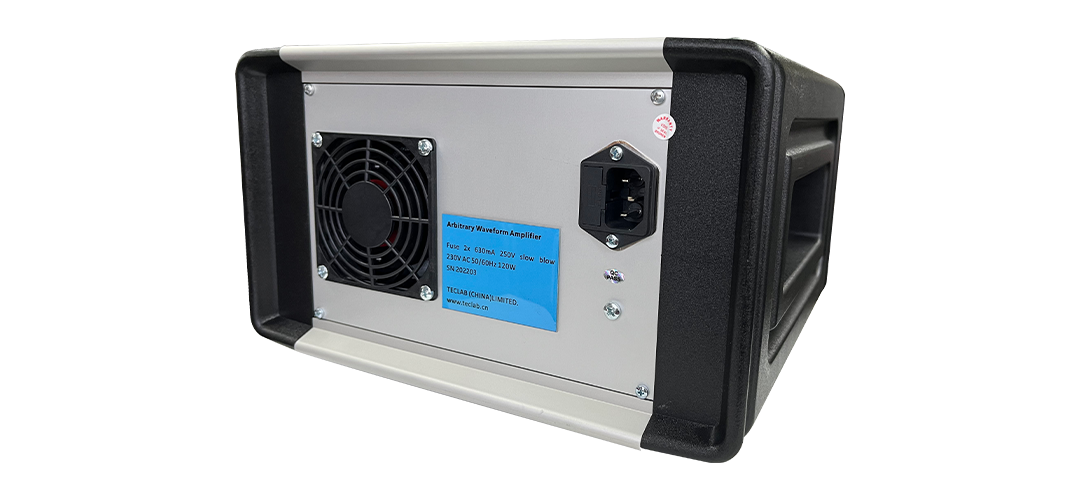

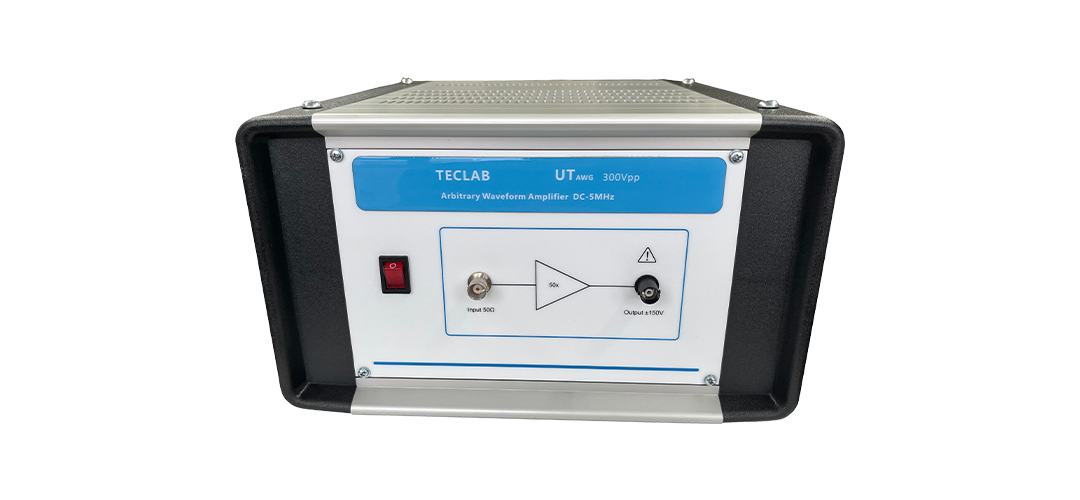

UT-AWG技术参数：

RDX-6 双工器技术参数:

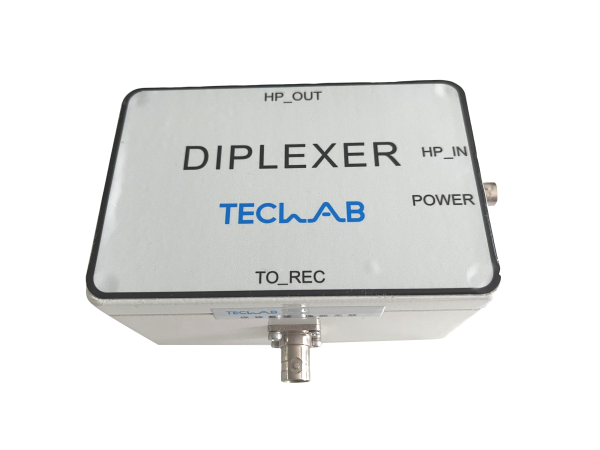

Figure 2 –RDX-6 图

为了分离激励高压信号和来自探头的弱电压信号，需要采用双工器来隔离高压放大器和前置放大器。

带宽：50KHz-5MHz

低输入输出阻抗：50欧姆

IN端口：连接高压放大器或超声仪发射端口

OUT端口:连接超声探头

To REC端口:连接前置放大器，示波器/采集卡或超声仪接收端口

Pre-AMP前置放大器参数：

Figure 3 –PRE-AMP 图

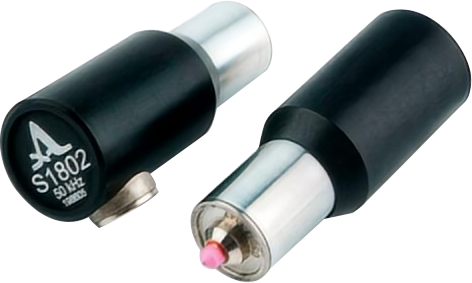

低频干耦合超声探头参数：

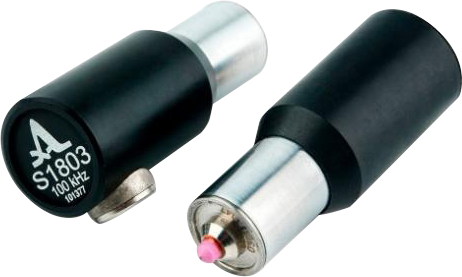

Figure 4 –低频干耦合探头图

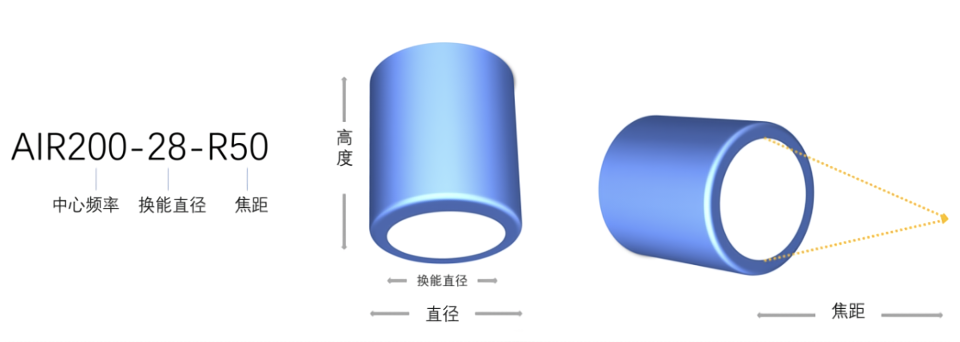

空气耦合超声探头参数：

Figure 5 –空气耦合超声探头 图

接触耦合式超声探头参数

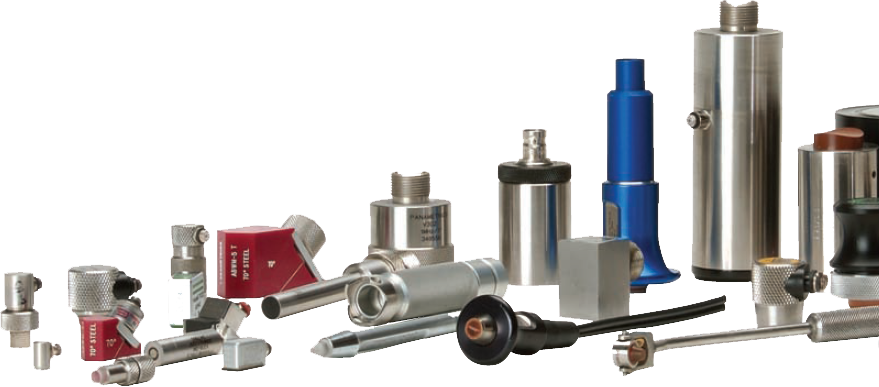

Figure 6 –接触耦合式超声探头 图

压电超声换能器: 5 MHz 非聚焦（其他参数可定制）

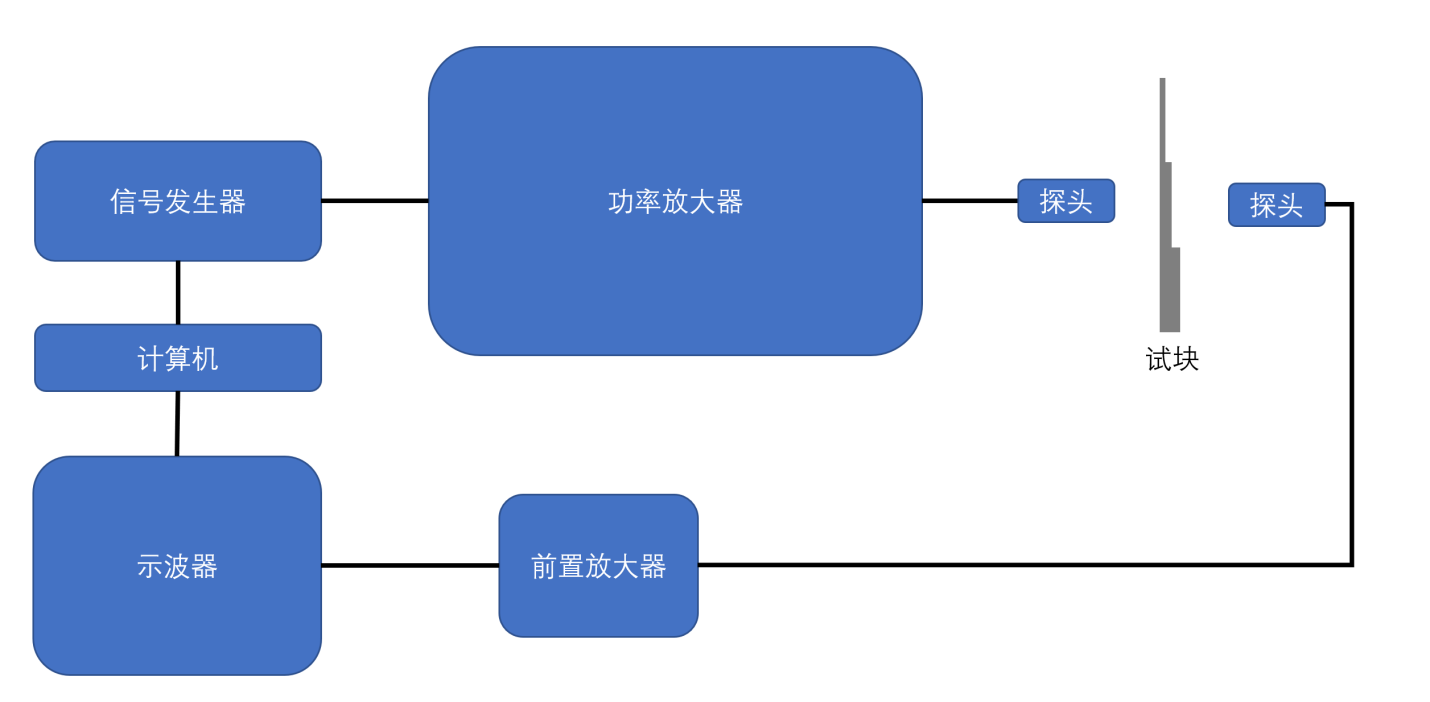

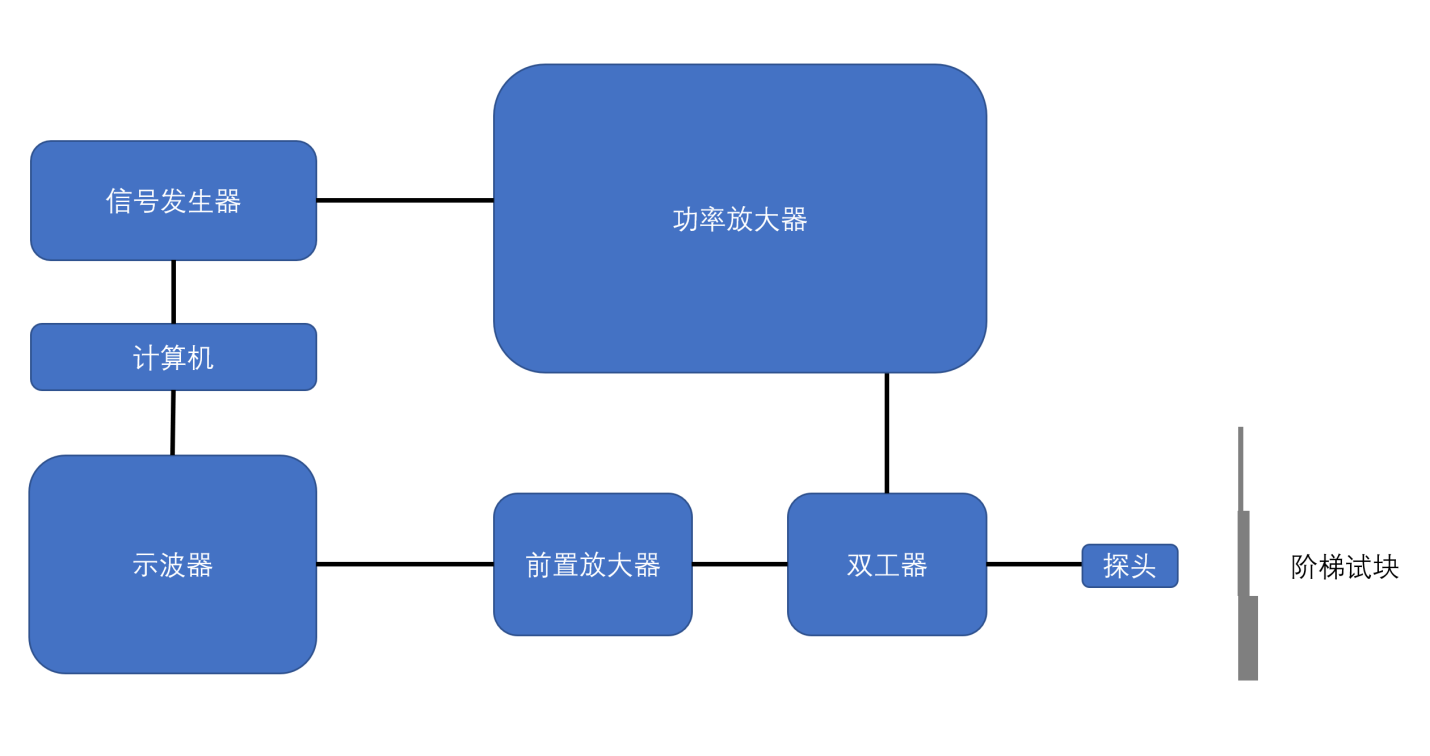

研究平台搭建说明

注：

探头参数需根据需求定制

示波器和函数发生器请自行提供
